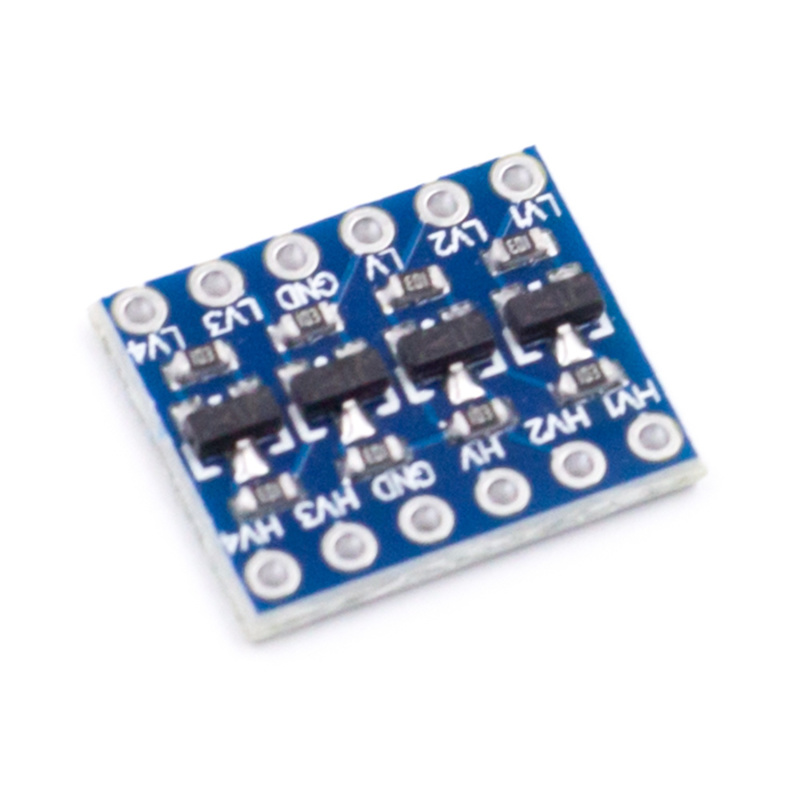

4-Kanal-Logik-Spannungspegelwandler (OT3107)

Dieses Modul kann eine Spannungsumwandlung für 4 Kanäle in beide Richtungen zwischen 1,8 V, 2,8 V, 3,3 V und 5 V digitalen Signalen durchführen, wie z. B. serielle Daten, I2C und ISP (<2 MHz). Für jeden Kanal wird ein N-Kanal-MOSFET in folgender Anordnung verwendet:

Wer statt eines Mikrocontrollers eine eigene Schaltung anschließt, sollte bedenken, dass zur Darstellung der Eingangsimpulse zwischen den Eingängen eine Verbindung zur Masse erforderlich ist eine logische 0 und erhalte den Ausgang LOW. Wenn nichts mit den Pins verbunden ist, befindet sich über die 10K-Pullup-Widerstände alles im HIGH-Status.

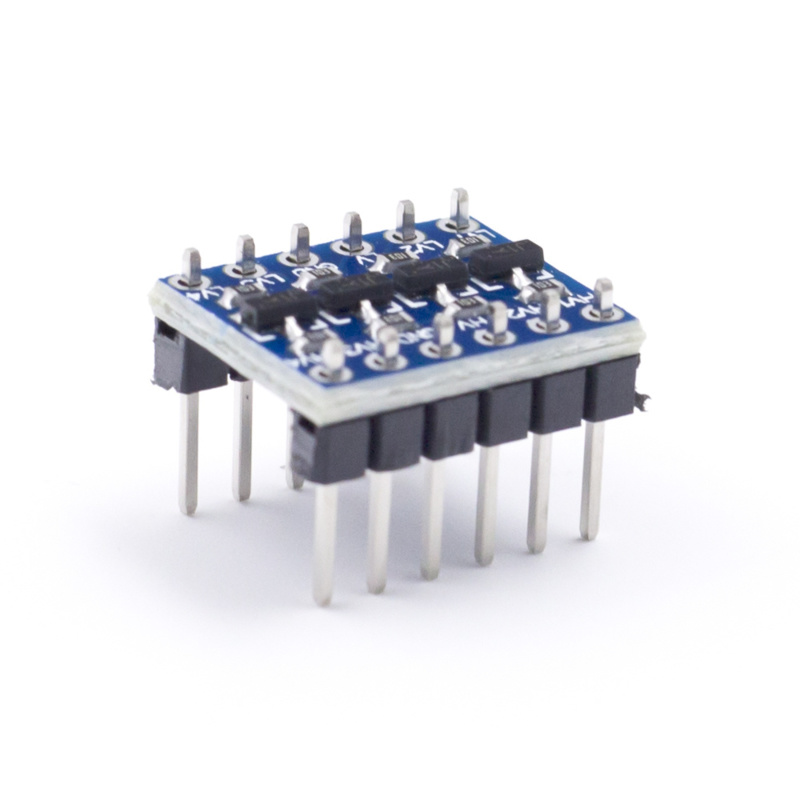

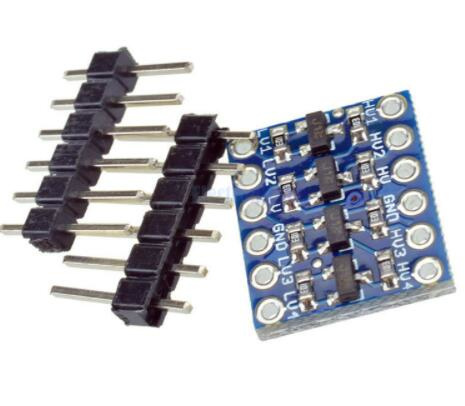

Kommt mit separaten Headern

Abmessungen
Länge: 1,5 cm
Breite: 1,2 cm
Höhe: 0,2 cm
