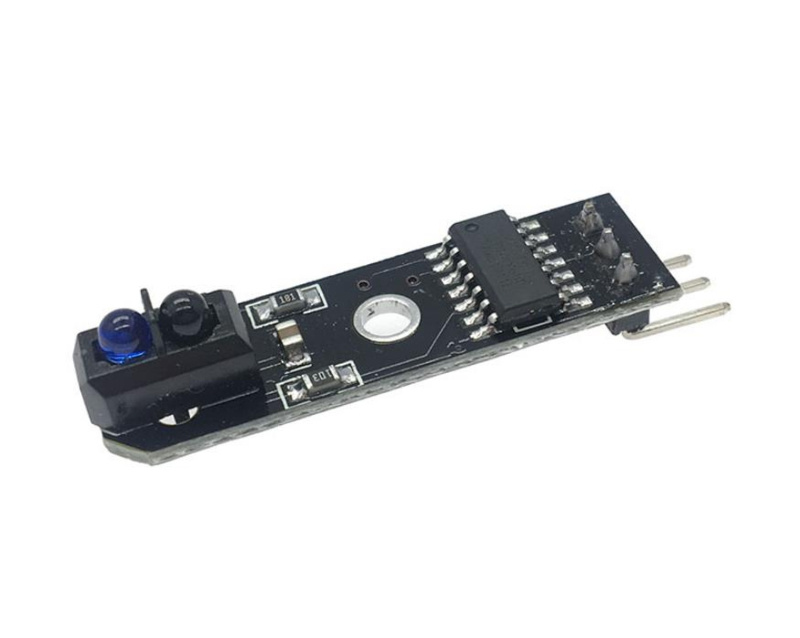

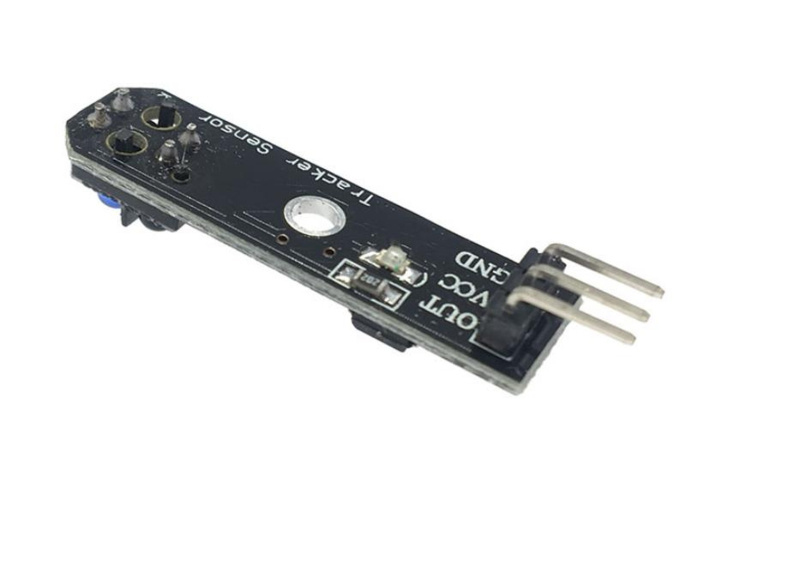

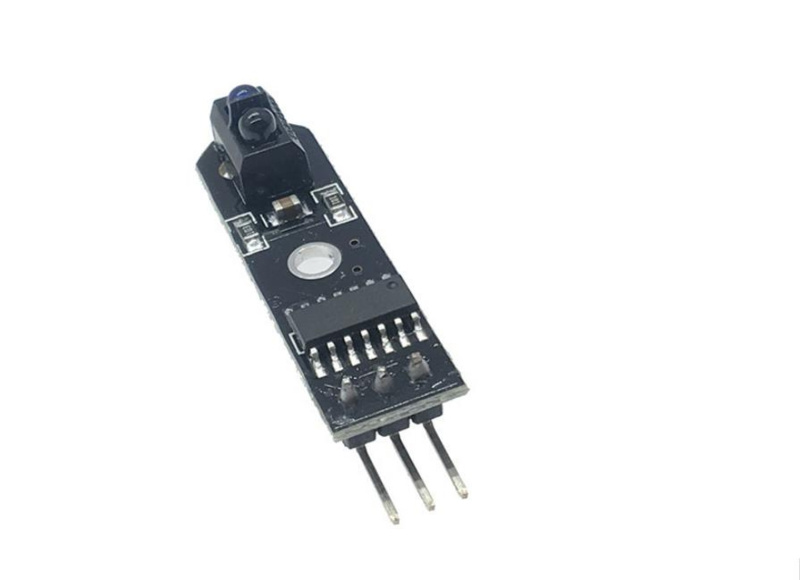

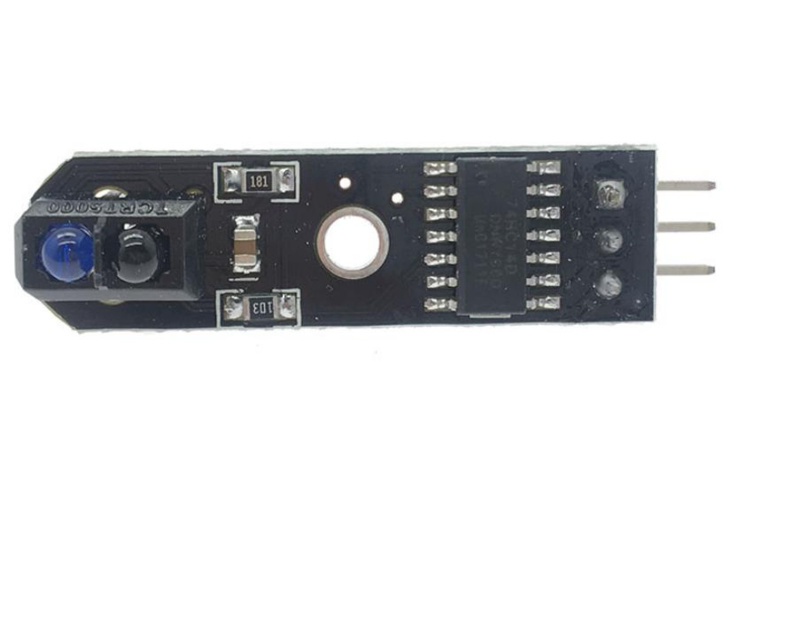

TCRT5000 1-Kanal-IR-Infrarot-Sensormodul zur Linienverfolgung (OT3691)

Dieses Line-Tracking-Modul ist ein Infrarot-Abstandssensor, der normalerweise für Robotik wie einen Linienverfolgungsroboter verwendet wird. Geeignet unter anderem für Arduino, ESP8266 und ESP32

Ein Beispielprojekt kann finden Sie hier

Der TCRT5000 IR-Track-Sensor besteht im Wesentlichen aus einer IR-LED und einem IR-Detektor.

Die IR-Emissionsröhre des TCRT5000-Sensors sendet konstantes Infrarotlicht aus. Da es schwarzes Licht absorbiert, ist das reflektierte Licht geringer, wenn die IR-emittierende Röhre auf eine schwarze Oberfläche scheint, und somit werden weniger IR-Strahlen von der empfangenden Röhre empfangen.

Dies zeigt an, dass der Widerstand groß ist; Dann gibt der Komparator einen hohen Ausgang ab und die Anzeige-LED erlischt.

Wenn es auf eine weiße Oberfläche scheint, wird das reflektierte Licht stärker. Der Widerstand der Empfangsröhre ist dann geringer, sodass die Komparatorausgänge niedrig sind und die Anzeige-LED aufleuchtet.

Produktverwendung:

• Leistungsmesser-Impulsdatenabtastung;< /li>
• Faxgerät, Papiermaschine, Papiererkennung;
• Barriereerkennung;
• Schwarz-Weiß-Linienerkennung;

Produktbeschreibung:

• TCRT5000 Infrarot-Reflexionssensor;
• Erkennung des Reflexionsabstands: 1 mm ~ 25 mm anwendbar;
• die Arbeitsspannung: 5 V
• die Ausgabeform: digitale Signale (0 und 1)
• mit festem Bolzenloch, einfach zu installieren;
• kleine Leiterplattenabmessungen: 3,5 cm x 1 cm;
• etwas Gewicht: 4,5g

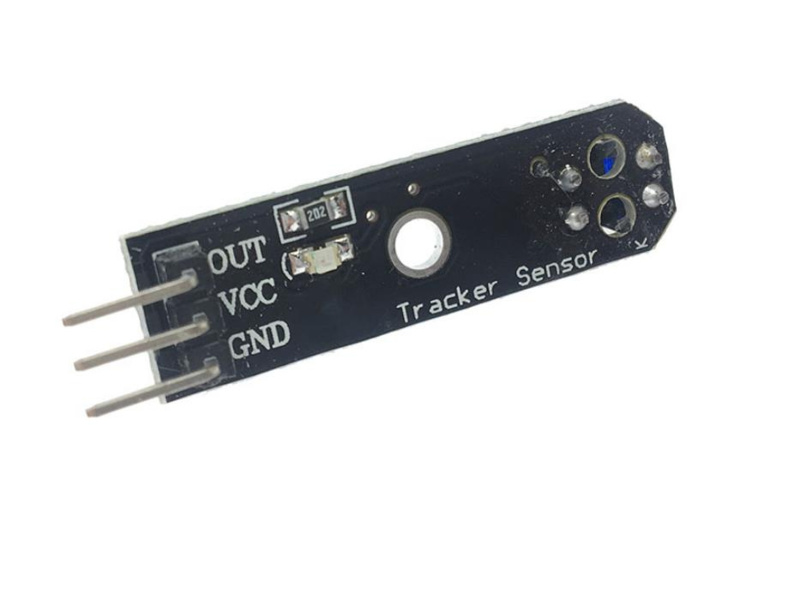

Verkabelung:

1. VCC: Stromversorgung positiv (5V)
2. GND: die negative Stromversorgung
3. OUT: High/Low-Schaltsignal (digitale Signale 0 und 1)
