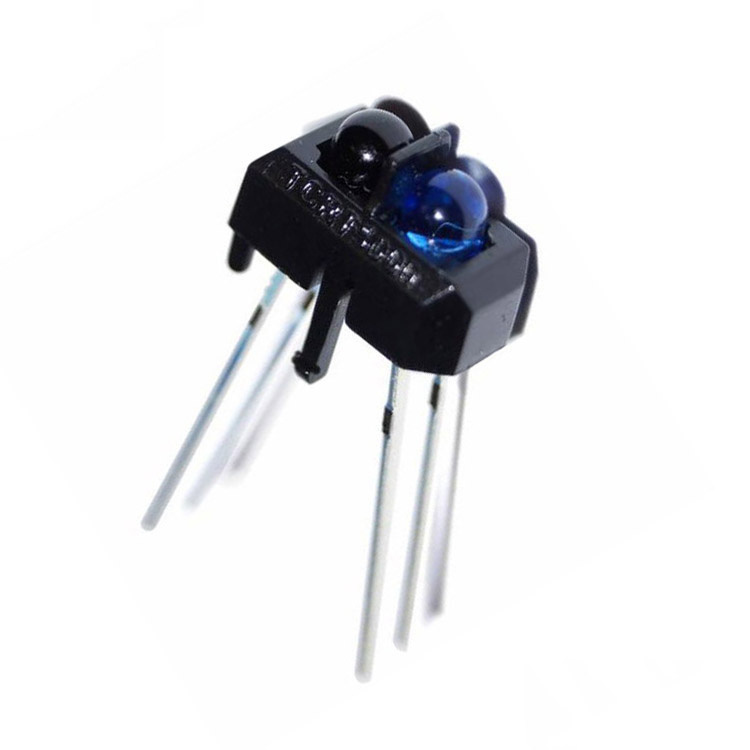

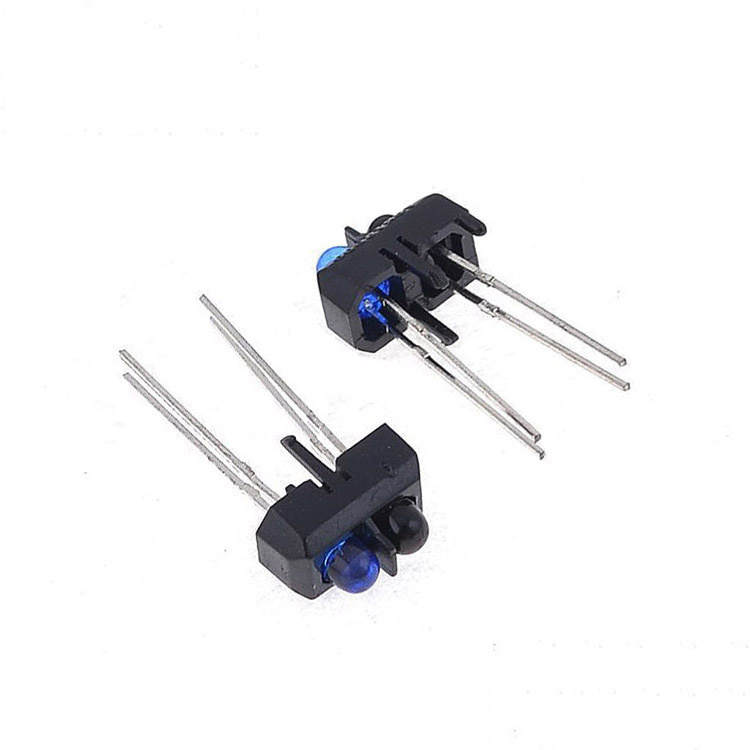

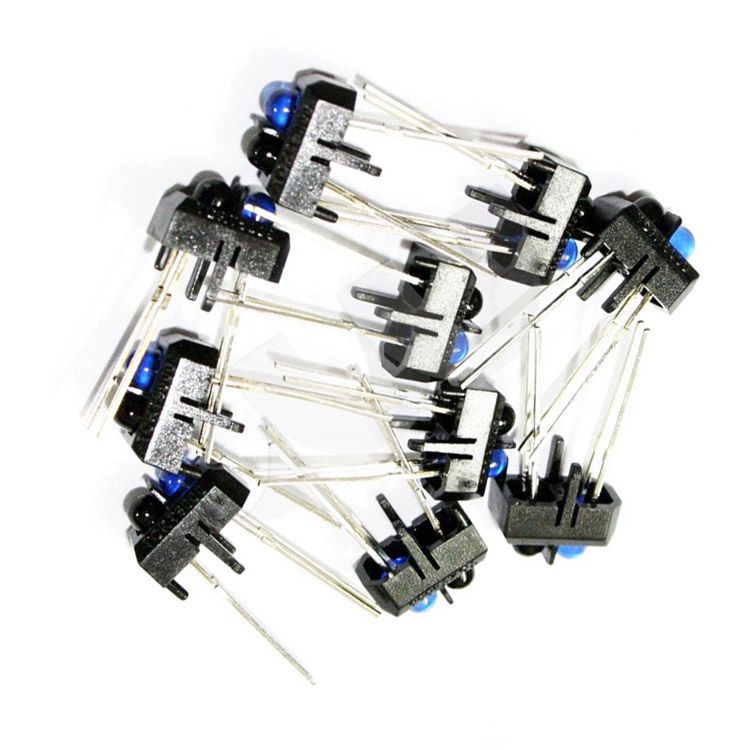

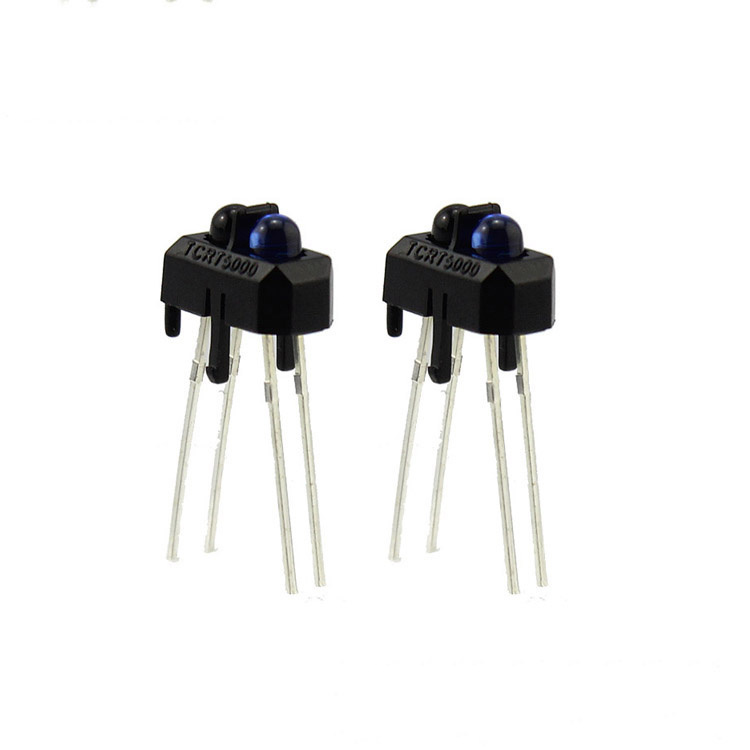

TCRT5000 Reflektierender optischer Sensor (OT3793)

Der TCRT5000 ist ein reflektierender Sensor, der eine reflektierende Oberfläche erkennt, indem er IR-Licht von dieser reflektiert.

HAUPTMERKMALE DES TCRT5000-SENSORS:
IR-Sender/Empfänger-Paar
Ungefähr 1″/2,54 mm Erkennungsbereich
3,3- und 5-V-kompatibel

Diese Sensoren werden in vielen der verkauften Arduino-Module zur Hinderniserkennung und -vermeidung oder für Linienverfolgungsroboter verwendet. Sie können für Anwendungen verwendet werden, bei denen es wünschenswert ist, ein Objekt aus nächster Nähe vor dem Sensor zu erkennen.

Der Sensor enthält sowohl eine IR-Sender-LED mit blauer Farbe als auch einen IR-Fototransistorempfänger, der aussieht Schwarz sieht im gleichen Paket aus. Der Sender arbeitet im Infrarotbereich von 950 nm und der Empfänger verfügt über einen Tageslicht-Sperrfilter, um Störungen durch sichtbares Licht zu minimieren.

Um den Sensor in einer Minimalkonfiguration zu verwenden, sind zwei Strombegrenzungswiderstände erforderlich , eine für den IR-Sender und eine für den IR-Empfänger.

Der maximale Konstantstrom durch die IR-Sender-LED beträgt 60 mA und hat einen Durchlassspannungsabfall von 1,2 V bis 1,4 V.

Der maximale Strom durch den Fototransistor des Empfängers beträgt 100 mA.

Einfach in einem Steckbrett oder einer Leiterplatte zu platzieren
