Art: NA445EAN: 8720618231529
Beschreibung

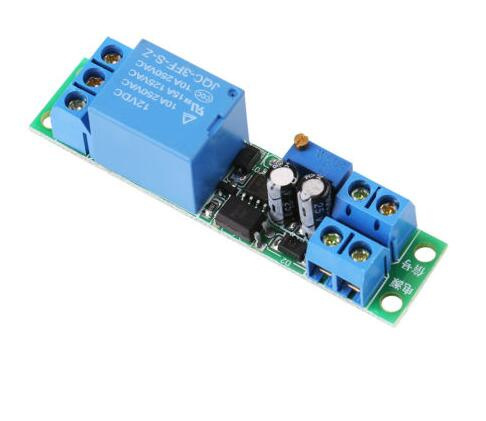

Dieses zeitverzögerte Relaismodul arbeitet mit 12 V und kann über den Schraubwiderstand eingestellt werden.
Arbeitsspannung: DC 12 V
Stromverbrauch (im eingeschalteten Zustand): ~46 mA
Maximale Spannung durch Relais: 30 VDC oder 250 VAC
Maximaler Strom durch Relais: 10 A
Einstellbare Verzögerung zwischen 0,1 und 25 Sekunden
Für Anweisungen und einen Anschlussplan haben wir die OTRONIC-Kurzanleitung für das 12-V-Relaismodul mit einstellbarer Zeitverzögerung für Sie verfügbar.
Anleitung:
Dieses OTRONIC® einstellbare Zeitverzögerungs-Relaismodul verfügt über eine einstellbare Verzögerung zum Ausschalten.
Testen des Relais
Sie können die eingestellte Zeit des Relais ohne externe Steuerung testen.
Schließen Sie die 12-V-Stromversorgung an VCC und GND (Stromversorgung) an. Ohne Signal führt das Relais die Zeitverzögerung einmal durch. Sie können dies durch das Klicken des Relais hören.
Verwenden Sie den Schraubwiderstand, um die Zeit einzustellen. Für eine längere Zeit gegen den Uhrzeigersinn und für eine kürzere Zeit im Uhrzeigersinn.
HINWEIS: Zum Einstellen der Zeit sind mehrere Umdrehungen der Schraube erforderlich.
Abmessungen< br />Länge: 6,68 cm
Breite: 1,6 cm
Höhe: 1,68 cm
