Description

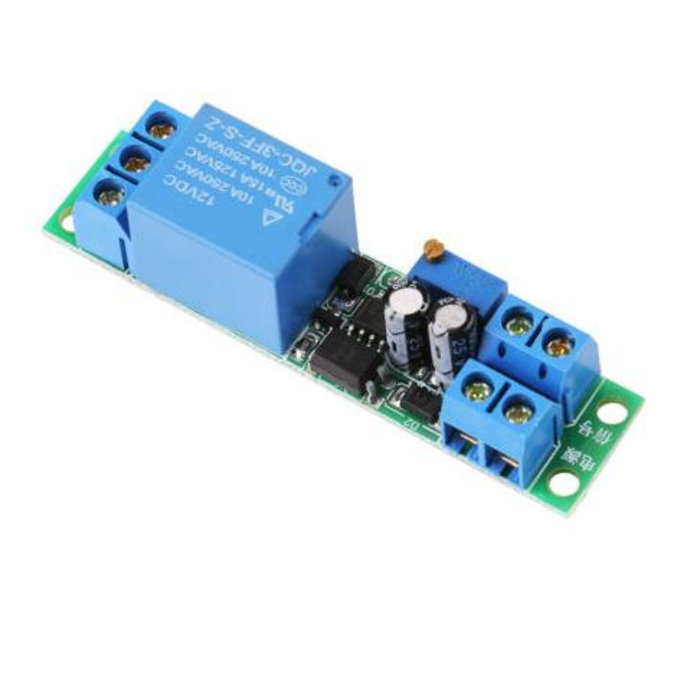

Ce module de relais temporisé fonctionne sur 12 V et peut être réglé à l'aide de la résistance à vis.
Tension de fonctionnement : DC 12 V
Consommation de courant (lorsqu'il est allumé) : ~46 mA
Tension maximale à travers le relais : 30VDC ou 250VAC
Courant maximal à travers le relais : 10A
Délai réglable entre 0.1 et 25 secondes
Instructions :
Cette module de relais à temporisation réglable OTRONIC® dispose d'un délai ajustable pour la déconnexion (retombée).
Relais de test
Vous pouvez tester le temps défini du relais sans pilote externe.
Connectez l'alimentation 12V à VCC et GND (alimentation). Sans signal, le relais exécutera
la temporisation une fois. Vous pouvez l'entendre au clic du relais.
Utilisez la résistance à vis pour régler l'heure. Dans le sens inverse des aiguilles d'une montre pour un temps plus long et dans le sens des aiguilles d'une montre
pour un temps plus court.
REMARQUE : Il faut plusieurs tours de vis pour régler l'heure.
Dimensions
Longueur : 6,68 cm
Largeur : 1,6 cm
Hauteur : 1,68 cm
