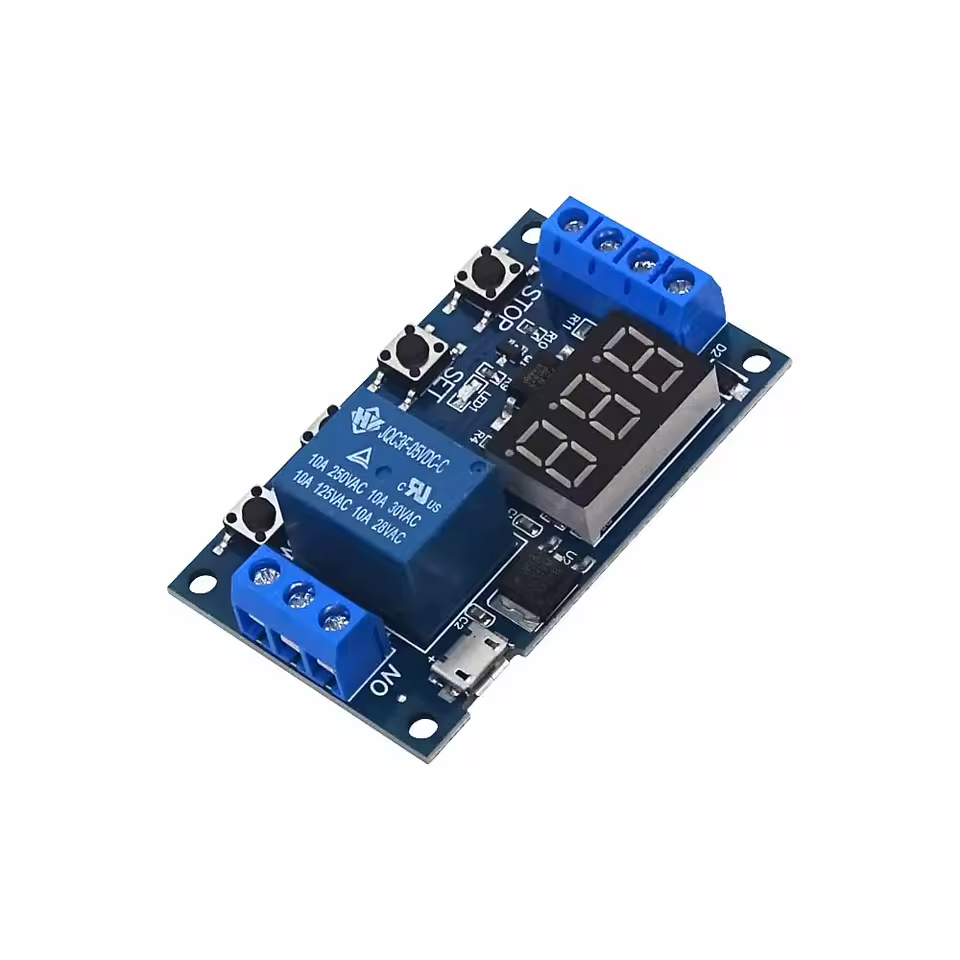

1-Kanal-Relaismodul, Trigger-Zeitverzögerung, einstellbar 6–30 V (OT3565)

Kompaktes Zeitrelais für präzise Ein-/Ausschaltverzögerungen. Ideal für Automatisierung, Smart Home und Tests. Optokoppler-Isolation für hohe Störfestigkeit. Einstellungen bleiben gespeichert.

Hauptmerkmale

• Betriebsspannung: 6–30 V DC

• Trigger-Signal: High-Level 3,0–24 V DC

  • Signal-GND und System-GND getrennt für bessere EMV-Festigkeit

  • Bei Bedarf gemeinsam schaltbar (gemeinsame Masse)

• Relais-Schaltleistung:

  • DC ≤30 V, max. 5 A

  • AC 220 V, max. 5 A

• Isolation: Optokoppler

• Zeitbereich: 0,1 s bis 999 min, stufenlos einstellbar

• Speicher: Parameter werden dauerhaft gesichert

• Abmessungen: 63 × 38 × 15 mm

Begriffe

• OP: Einschaltzeit (Relais an)

• CL: Ausschaltzeit (Relais aus)

• LOP: Zyklenanzahl 1–999, „—“ = unbegrenzt

Betriebsarten

P1 – einmalige Verzögerung nach Trigger (OP an, danach aus)

• P1.1: erneuter Trigger während OP wird ignoriert

• P1.2: erneuter Trigger während OP startet OP neu

• P1.3: erneuter Trigger während OP setzt zurück; Relais aus, Timing stoppt

P2 – Aus-/Ein-Verzögerung nach Trigger

• Trigger → zuerst CL (aus), dann OP (an), danach aus

P3.1 – zyklisch nach Trigger

• Trigger → OP → CL → Wiederholung gemäß LOP

• Neuer Trigger stoppt den Zyklus

P3.2 – zyklisch ohne Trigger

• Nach dem Einschalten direkt OP → CL → Wiederholung gemäß LOP

P4 – Signalüberwachung

• Solange ein Trigger anliegt, bleibt das Relais an

• Bei Signalende: starte OP, danach Relais aus

• Kommt während OP erneut ein Signal, wird die Zeit gelöscht

Bedienung und Einstellung

1. Modus wählen:SET 2 s halten → P1.1–P4 mit UP/DOWN wählen.

2. Parameter: kurz SET → OP, CL, LOP mit UP/DOWN setzen.

3. Zeitskala: im Parameterbildschirm kurz STOP für Dezimalpunkt:

   • xxx → Sekunden (1–999 s)

   • xx.x → Zehntelsekunden (0,1–99,9 s)

   • x.x.x → Minuten (1–999 min)

4. Speichern:SET halten zum Bestätigen und zurückkehren.

Zusatzfunktionen

• Not-Stop/Handbetrieb: im Hauptbildschirm kurz STOP für Relais ON/OFF.

• Schlafmodus:

  • C-P: Display nach 5 min aus

  • O-d: Display dauerhaft an

  • Wechsel: STOP 2 s halten.

Anschluss und Sicherheit

• Relaiskontakt ist passiv; eigene Versorgung erforderlich.

• 1 Kanal, reine Ein/Aus-Funktion.

• Last innerhalb der spezifizierten Werte betreiben.

• Auf korrekte Polarität achten und bei hohen Strömen für ausreichende Kühlung sorgen.
