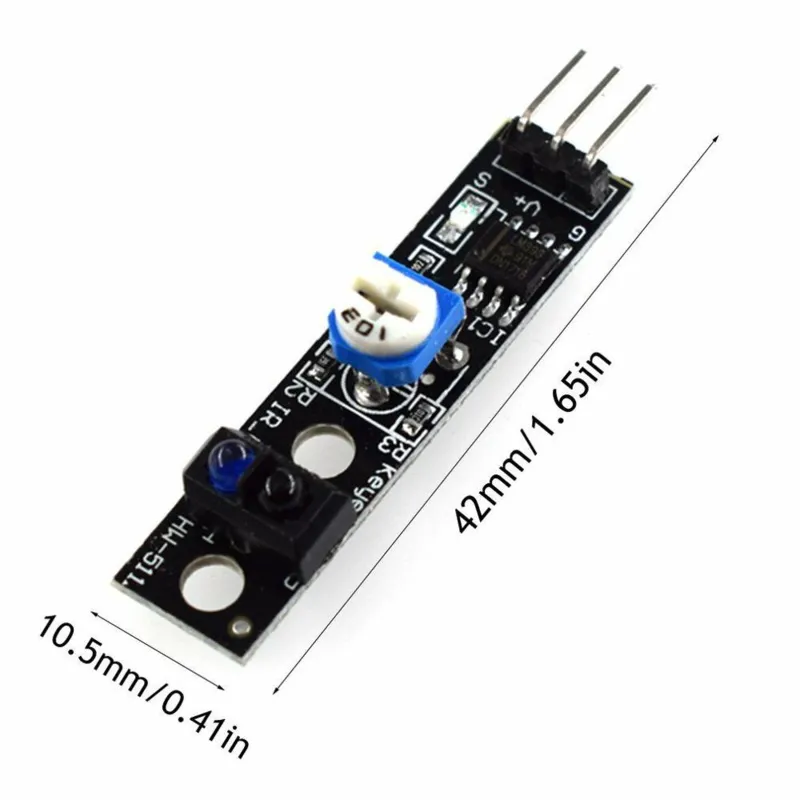

Linjaseuraava/ Line Tracking Infrapuna-moduuli - 3 PIN, HW-511 TCRT5000

Moduuli, joka infrapuna-anturin avulla pystyy seuraamaan viivoja. Hauska anturi, erittäin sopiva yksinkertaisiin robotiikkatehtäviin. Toimii hyvin Arduinojen ja muiden järjestelmien kanssa.

Kun anturi osuu mustaan taustaan, se antaa TTL-signaalin, jota voidaan edelleen käsitellä robotin ohjaamiseksi.

Täydellinen älykkäille autonomisille ajoneuvoille.

Tekniset tiedot
Käyttöjännite: 3,3 - 5 V
Käyttövirta: 20 mA 5 V:lla
Mitat: 48 x 10 mm

Tätä anturia, jota käytetään erityisesti viivaseurantaan, käytetään samalla tavalla kuin liiketunnistimia. Perustuu TCRT5000 IC:hen. TCRT5000-anturi lähettää jatkuvasti infrapunavaloa. Jos lähetetty aalto ei heijastu lainkaan tai heijastuu erittäin huonosti, lähtö on MATALA. Jos asetat esineen tämän anturin eteen, lähtö on KORKEA.

Miten infrapunatunnistus tarkalleen toimii
Musta väri absorboi IR-säteilyä ja heijastaa sitä erittäin huonosti. Tämän vuoksi lähtö on MATALA, jos anturin edessä on musta esine. Jos anturin eteen asetetaan muita värejä, lähtö on KORKEA.

Kun lähtö on KORKEA, LED syttyy.

Tunnistusetäisyys: 1–25 mm
Käyttöjännite: 5V
Kiinteät kiinnitysreiät, helppo asennus.
Pieni PCB-koko
