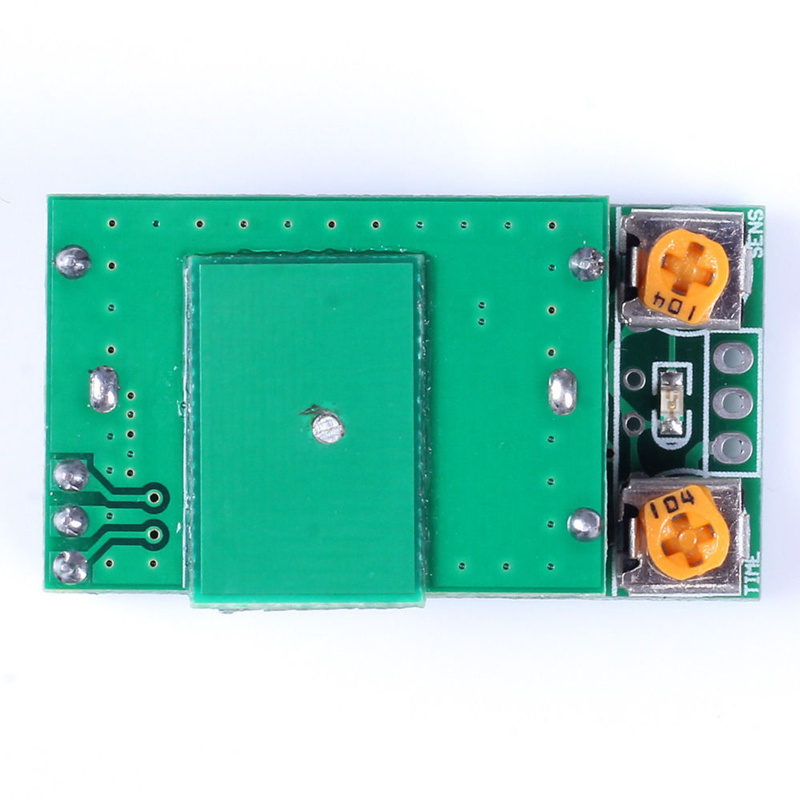

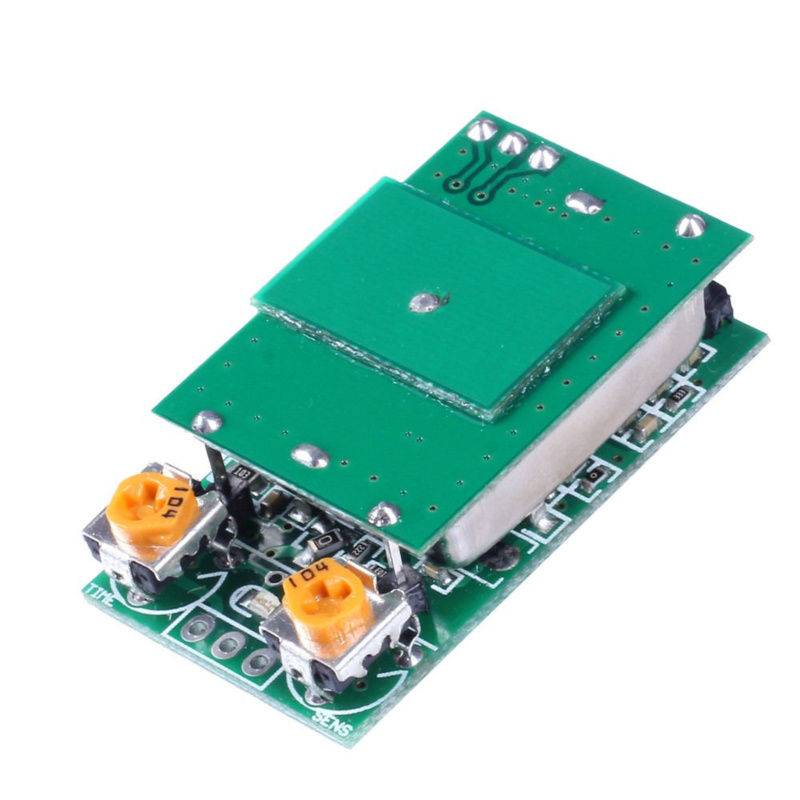

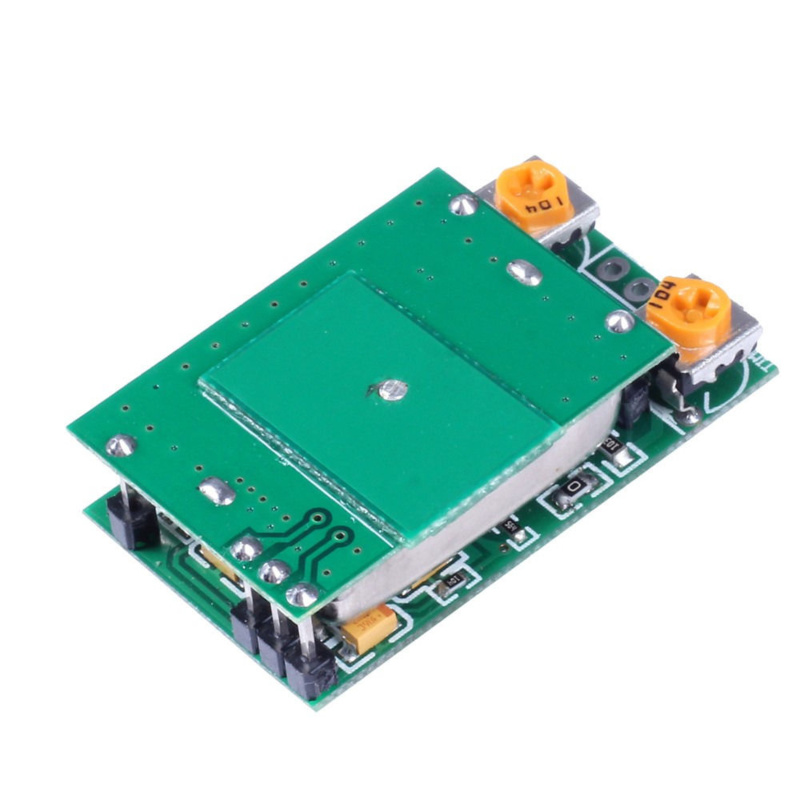

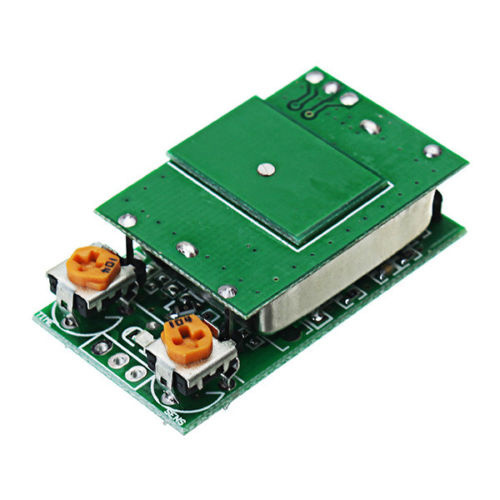

Capteur de mouvement radar à micro-ondes (Doppler) - 5.8Ghz HFS-DC06 (OT3500)
Hulp nodig bij het aansluiten of programmeren?
Gebruik Codey, onze ChatGPT programmeerhulp en elektronica-expert!
Ce module de capteur est une alternative aux capteurs PIR souvent utilisés dans les systèmes de sécurité. Ce capteur détecte les mouvements sur la base de la technique du "radar Doppler à micro-ondes".
Peut détecter les personnes et les objets en mouvement, même à travers le verre et les parois minces (détecteur de présence humaine). Le capteur détecte les changements dans l'écho.
Consultez ici le schéma de connexion et le code d'exemple >>>
Portée : jusqu'à 12 mètres
Applications :
- Éclairage intelligent (LED) < li >Sécurité
- Jouets de détection de corps
- Automatisation et contrôle industriels
- Équipement de détection automatique
- Contrôle automatique alimenté par batterie < /ol >
Caractéristiques
- Bande ISM
- Tension de fonctionnement : 5 V CC,
- Tension minimale : 30 mA
- sortie : signal de haut niveau
- Hauteur d'installation : 2-6 m
- Distance de détection 3-20 m (réglable)
- Angle de détection : 360 degrés vers l'avant >
- Temps de détection : 2-120s (réglable)
- dimensions 39x22x11mm
VCC se connecte au pôle positif
GND se connecte au pôle négatif
Important : Utilisez plus de 30 mA pour ce module de tension stable. Le fonctionnement de ce module sera minimisé s'il est placé à côté de grandes surfaces métalliques ou dans un boîtier métallique.
