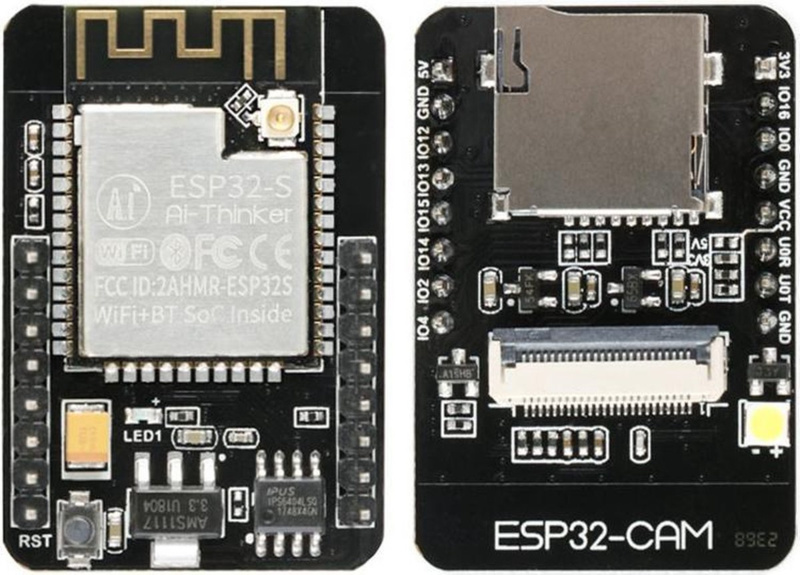

Carte de développement ESP32-CAM avec caméra, WiFi et Bluetooth (OT103-B53)

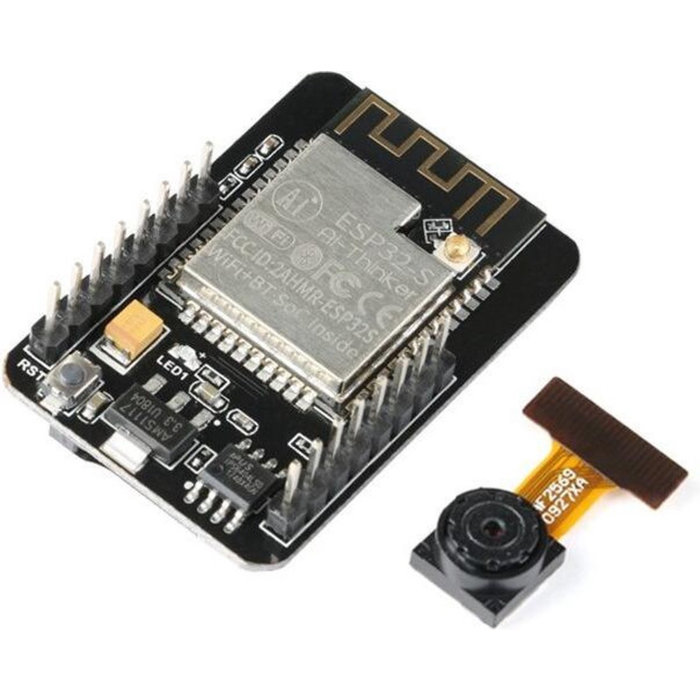

Un ESP32 à part entière avec un module de caméra et un emplacement pour carte Micro SD.

Le module de caméra OV2640 contient un capteur d'image CMOS UXGA 1/4" (1632 x 1232 pixels). Il est de très petite taille et a une faible tension de fonctionnement de 1,7 à 3,3 V.

Caractéristiques :

• Ultra-petit 802.11b/ g /n Wifi + module SoC BT/BLE
• CPU 32 bits double cœur basse consommation pour processeurs d'application
• Jusqu'à 240 MHz, jusqu'à 600 DMIPS
• SRAM 520 Ko intégrée, PSRAM externe 4 M
• Prend en charge les interfaces telles que UART/SPI/I2C/PWM/ADC/DAC
• Prend en charge les caméras OV2640 et OV7670 avec flash
• Prend en charge le téléchargement d'images WiFI
• Prend en charge la carte TF
• Prend en charge plusieurs modes de veille
• Lwip et FreeRTOS intégrés
• Prend en charge le mode de fonctionnement STA/AP/STA+AP
• Prend en charge le réseau de distribution en un clic Smart Config/AirKiss
• Prend en charge la mise à niveau locale série et la mise à niveau du micrologiciel à distance (FOTA)

ATTENTION, ce module ne dispose pas de connexion USB. Un séparé est nécessaire pour pouvoir le programmer .

Installer ESP32-CAM dans Arduino IDE
Par défaut, le logiciel Arduino IDE ne connaît pas la carte ESP32. Pour pouvoir programmer l'ESP32-CAM dans l'IDE Arduino, il doit d'abord être installé dans l'IDE Arduino. Suivez les étapes suivantes :

1. Dans Arduino IDE, accédez à FILE puis à PREFERENCES.
2. Dans MORE BOARD MANAGER URLs entrez l'URL suivante : https://dl. espressif .com/dl/package_esp32_index.json
3. Maintenant, allez dans OUTILS, BOARD et BOARD MANAGEMENT
4. Recherchez ESP32 et installez ESP32 par Espressif Systems
5. Choisissez dans le liste à TOOLS, BOARD pour le "AI Thinker ESP32-CAM"

C'est tout, maintenant vous pouvez commencer avec l'ESP32-CAM.

Voir aussi le Youtube film que nous avons ajouté avec l'explication étape par étape en anglais.

Connexion du FT232RL à l'ESP32-CAM
Pour connecter le FT232RL à l'ESP32-CAM, vous peut utiliser le schéma suivant :

Avez-vous reçu le message Une erreur fatale s'est produite : Échec de la connexion à ESP32 : Délai d'attente dépassé pour l'en-tête de paquet

Important : GPIO 0< /strong> doit être connecté à GND pour que le code puisse être téléchargé.
