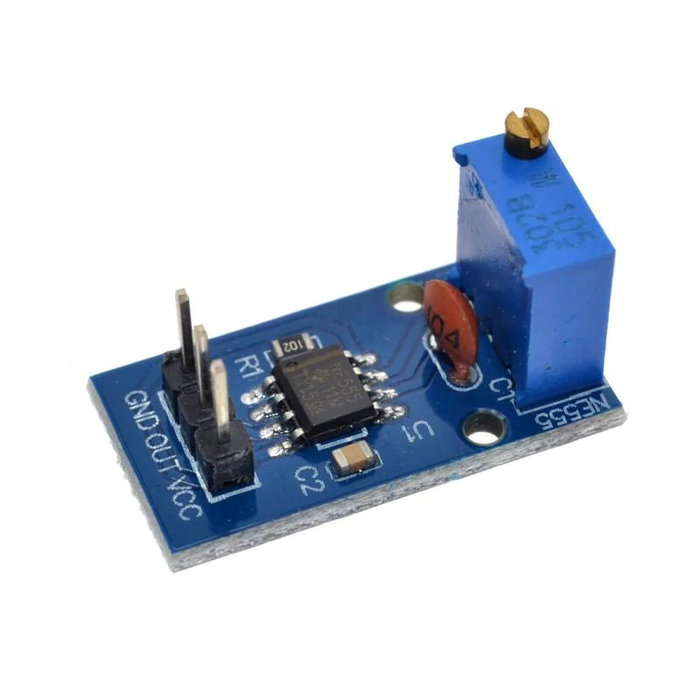

Module générateur d'impulsions à fréquence réglable NE555 (OT3701)

Puce NE555 intégrée.
Un module générateur d'impulsions à onde carrée à sortie unique basé sur le circuit intégré de minuterie NE555 omniprésent.

Le module peut être alimenté à partir d'une large plage de puissance (4,5 à 12V) et produira une sortie d'onde carrée continue entre 15Hz et 24KHz, qui peut être réglée avec un potentiomètre multi-tours intégré.

Utile pour les applications où une source d'horloge à fréquence estimée est requise, comme pour générer une génération de tonalité à partir de moteurs pas à pas, etc.< /p>

Spécifications :
Couleur du circuit imprimé : bleu
Tension d'alimentation : 4,5 à 12 V
Courant d'alimentation : 3 mA à 5 V Vcc
Fréq min (environ) : 15 Hz 49 % du cycle de service à 5 V cc
Fréq max (environ) : 24 KHz 89,4 % du cycle de service à 5 V Vcc
Tension de sortie : 4,5 V à 5 Vcc / 11,5 V à 12 Vcc
Taille : 29 (mm ) x12 (mm)

Dimensions
Longueur : 2,9 cm
Largeur : 1,2 cm
Hauteur : 1,2 cm
