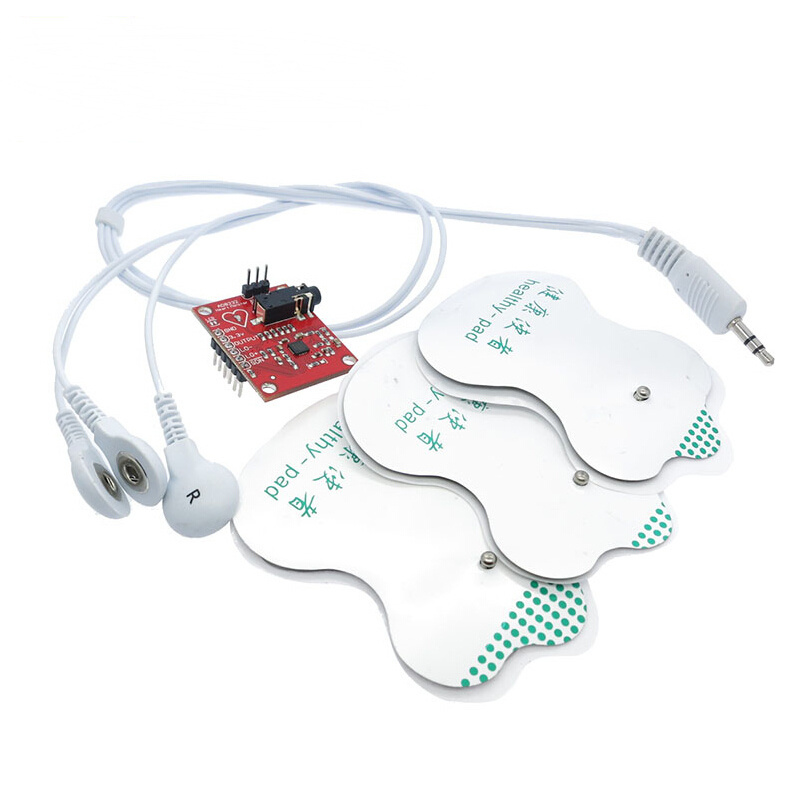

Kit moniteur de fréquence cardiaque ECG avec électrodes AD8232 (OT3244)

Ce kit ECG utilise la puce AD8232 pour mesurer votre fréquence cardiaque. Connectez-le à votre Arduino ou ESP32 et vous pourrez visualiser votre fréquence cardiaque à l'aide d'un écran OLED ou TFT.

Ce kit contient :

• AD8232 module
• 3 électrodes ECG jetables
• Fil de connexion pour l'électrode ECG

Spécifications :
Entrée tension : 3,3 V
Dimensions PCB (lxlxh) : 35,5x30,5x10,5 mm
Diamètre des électrodes : 52 mm

Pinout :
Entrée : 3,3 V (3,3 V)
Sortie analogique (OUTPUT)
Indicateur LED
Broche d'arrêt (SDN)
Détection de dérivation (broche LO- et LO+)
Masse ( GND)

Veuillez noter que cet appareil n'est pas un produit médicalement certifié et ne convient qu'à des fins de loisirs ou de prototypage.

Dimensions
Longueur : 3,5 cm
Largeur : 2,7 cm
Hauteur : 2cm
