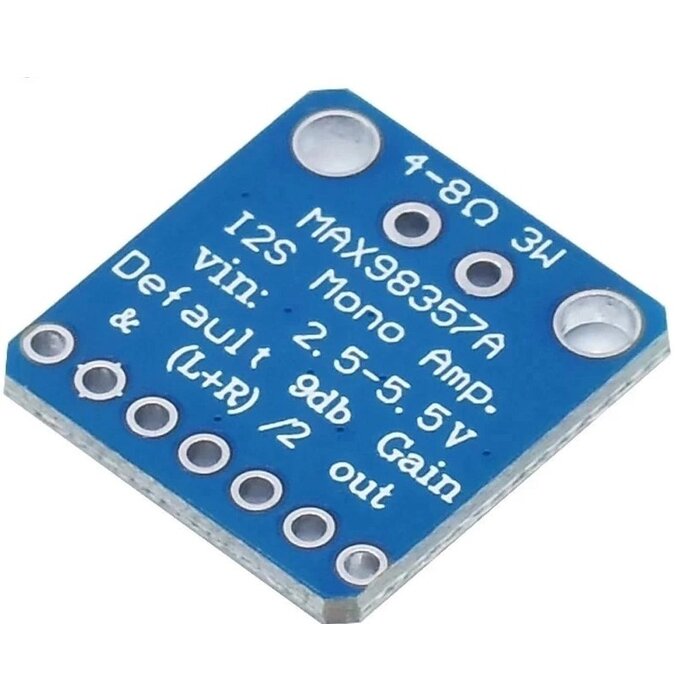

Module d'amplificateur Classe D 3W I2S - MAX98357A (OT6745)

Si vous recherchez un moyen facile et abordable d'amplifier vos fichiers audio numériques, le MAX98357 I2S Amp Breakout est fait pour vous. Il prend en charge l'entrée audio numérique I2S standard et la décode non seulement en analogique, mais l'amplifie également directement vers un haut-parleur. Parfait pour ajouter un son amplifié compact, il combine 2 breakouts (I2S DAC + Amp) en un seul.

Qu'est-ce que l'I2S ?

L'I2S est un protocole audio numérique utilisé sur les cartes de circuit pour transmettre des données audio. De nombreux circuits intégrés et processeurs haut de gamme gèrent tout l'audio au format I2S numérique. Pour entrer ou sortir des données, trois ou quatre broches sont utilisées (entrée de données, sortie de données, horloge de bits et sélection de canal gauche-droit). En général, pour les appareils audio, il y a une puce DAC qui prend en charge l'I2S et le convertit en analogique pour alimenter un casque.

Ce petit amplificateur mono est étonnamment puissant - il peut délivrer une puissance de 3,2 watts dans un haut-parleur de 4 ohms (avec une alimentation de 5V et une distorsion harmonique de 10 %). À l'intérieur de la puce miniature se trouve un contrôleur de classe D, capable de fonctionner à partir de 2,7V à 5,5V en courant continu. Comme l'amplificateur est de classe D, il est extrêmement efficace, ce qui le rend parfait pour les projets portables et alimentés par batterie. Il dispose d'une protection thermique et contre les surintensités intégrée, mais nous avons à peine remarqué qu'il chauffait.

L'entrée audio est au standard I2S, vous pouvez utiliser des données logiques de 3,3V ou 5V. Les sorties sont "Bridge Tied" - cela signifie qu'elles sont directement connectées aux sorties, sans connexion à la masse. La sortie est un signal PWM en onde carrée d'environ 300 kHz qui est ensuite "moyenné" par la bobine du haut-parleur - les hautes fréquences ne sont pas entendues. Tout cela signifie que vous ne pouvez pas connecter la sortie à un autre amplificateur, elle doit directement alimenter les haut-parleurs.

Il y a une broche "Gain" qui peut être manipulée pour changer le gain. Par défaut, l'amplificateur vous donne un gain de 9 dB. En connectant une résistance de pull-up ou de pull-down, ou en câblant directement, la broche "Gain" peut être réglée pour donner 3 dB, 6 dB, 9 dB, 12 dB ou 15 dB de gain.

La broche "ShutDown/Mode" peut être utilisée pour mettre la puce en veille ou pour configurer le canal audio I2S qui est envoyé vers le haut-parleur. Par défaut, l'amplificateur envoie un mélange stéréo (L+R)/2 en mono. En ajoutant une résistance, vous pouvez le configurer pour avoir seulement la sortie gauche ou seulement la sortie droite.

Il fonctionne très bien avec Raspberry Pi, Arduino Zero et tout autre microcontrôleur ou micro-ordinateur avec des sorties audio I2S.

Spécifications :

- Puissance de sortie : 3,2W sous 4Ω, 10% de distorsion harmonique, 1,8W sous 8Ω, 10% de distorsion harmonique, avec une alimentation de 5V
- PSRR : 77 dB typiques @ 1 kHz
- Fréquences d'échantillonnage I2S de 8 kHz à 96 kHz
- Pas besoin de MCLK
- Réduction des clics et des pops
- Cinq gains sélectionnables par broche : 3 dB, 6 dB, 9 dB, 12 dB, 15 dB
- Excellente suppression des clics et des pops
- Protection contre les surintensités et les surchauffes intégrée
- Livré avec 7 broches de connexion et 2 borniers à vis
