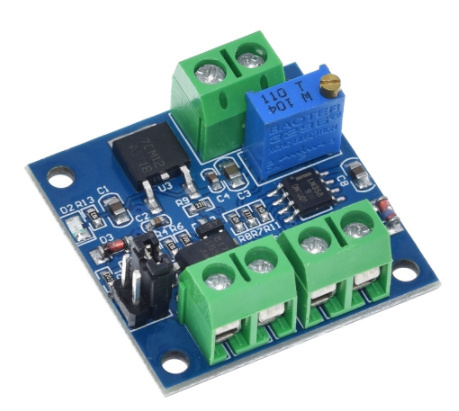

Module convertisseur PWM en tension 0-10V (OT5077)

Ce module de conversion PWM en tension est conçu pour convertir les signaux PWM en une tension de 0 à 10V, et convient à une large gamme d'applications dans l'industrie et les projets électroniques.

Le module a une plage de tension de travail de 12V à 30V DC, avec une tension minimale de plus de 100mA. Veuillez noter que c'est la tension nécessaire pour faire fonctionner le module et qu'elle est indépendante du signal PWM.

La fréquence de plage de signal PWM est de 1KHZ à 3KHZ, ce qui rend le module compatible avec de nombreux dispositifs et contrôleurs.

La plage de niveau d'entrée de signal PWM peut être réglée de 4,5 à 10V (pour les cartes de commande industrielles conventionnelles telles que la carte MACH3 et l'interface d'un CPU de 5V) ou de 12 à 24V (principalement destinée à l'interface PLC conventionnelle). Cette broche est réglée par défaut sur 4,5 à 10V.

La plage de conversion de PWM en tension est de 0% à 100%, avec une tolérance de 5%. Cela signifie que vous pouvez facilement ajuster la tension de sortie entre 0 et 10V en ajustant le cycle de service PWM.

Le module de conversion PWM en tension est compact, facile à installer et à utiliser. Le module offre des options flexibles pour ajuster le niveau de signal, ce qui le rend adapté à une large gamme d'applications telles que la régulation de la vitesse du moteur, la gradation des LED et la régulation de la température.

Caractéristiques du produit:

• Plage de tension de travail : 12V à 30V DC
• Exigence de puissance : au moins 100mA
• Plage de fréquence de réception de signal PWM : 1KHZ à 3KHZ
• Plage de tension d'entrée de signal PWM : 4,5V à 10V ou 12V à 24V (réglable avec cavalier)
• Plage de sortie de tension : 0-10V
• Plage de conversion : conversion PWM de 0% à 100% en tension de 0-10V
• Tolérance : 5%
• 33x33x15mm
