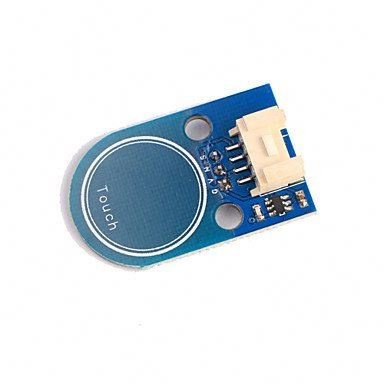

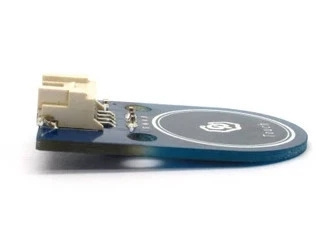

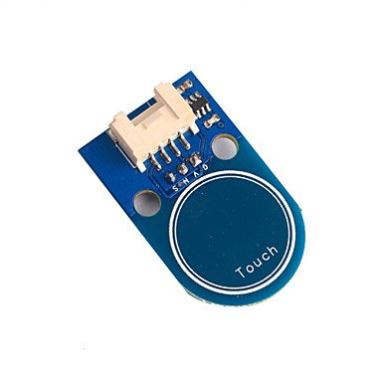

Module de capteur double face/Module de commutateur tactile-interface 4P/3P (OT3626)

Vous trouverez ci-dessous les spécifications et les informations de connexion pour le module d'interrupteur tactile :

Informations sur le produit :

• Dimensions du PCB : 38.0mm x 24.0mm x 1.6mm
• Tension de fonctionnement : 3.3V ou 5V DC
• Interfaces compatibles :
  • Interface 3 broches de 2.54mm
  • Interface Grove à 4 broches (voir les détails du brochage)

Détails du brochage (pour l'interface Grove) :

• S : Port de sortie numérique
• N : Broche non utilisée
• V : Tension d'alimentation (VDD)
• G : Masse (GND)

La sortie numérique est à VDD lorsque le bouton n'est pas enfoncé, et à 0V lorsque le bouton est enfoncé.

Caractéristiques électriques :

• Tension d'alimentation : 2V (min.) à 5.5V (max.) DC, typiquement 3V.
• Courant de repos (à VCC=5V) : Typiquement 18 µA.
• Tension de sortie numérique (à VCC=5V) : 0V à 5V.

Connexion à Arduino :

Connectez la broche 'S' du module à une broche d'entrée numérique de votre Arduino. Connectez la broche 'V' à la broche 5V ou 3.3V de l'Arduino, et la broche 'G' à la broche GND de l'Arduino.
