Description

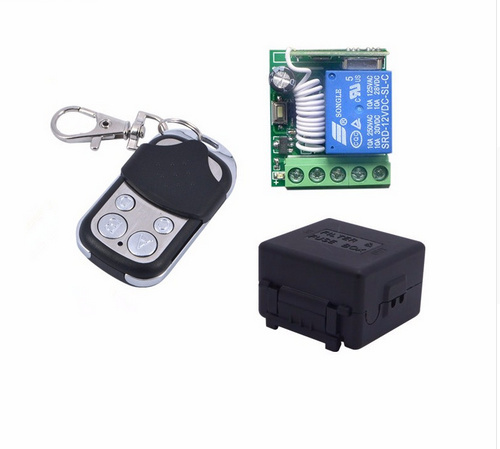

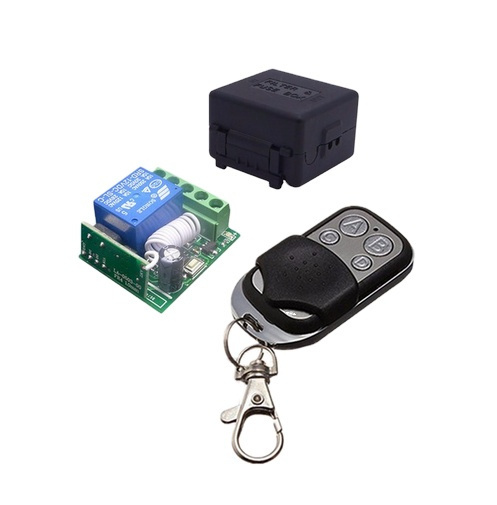

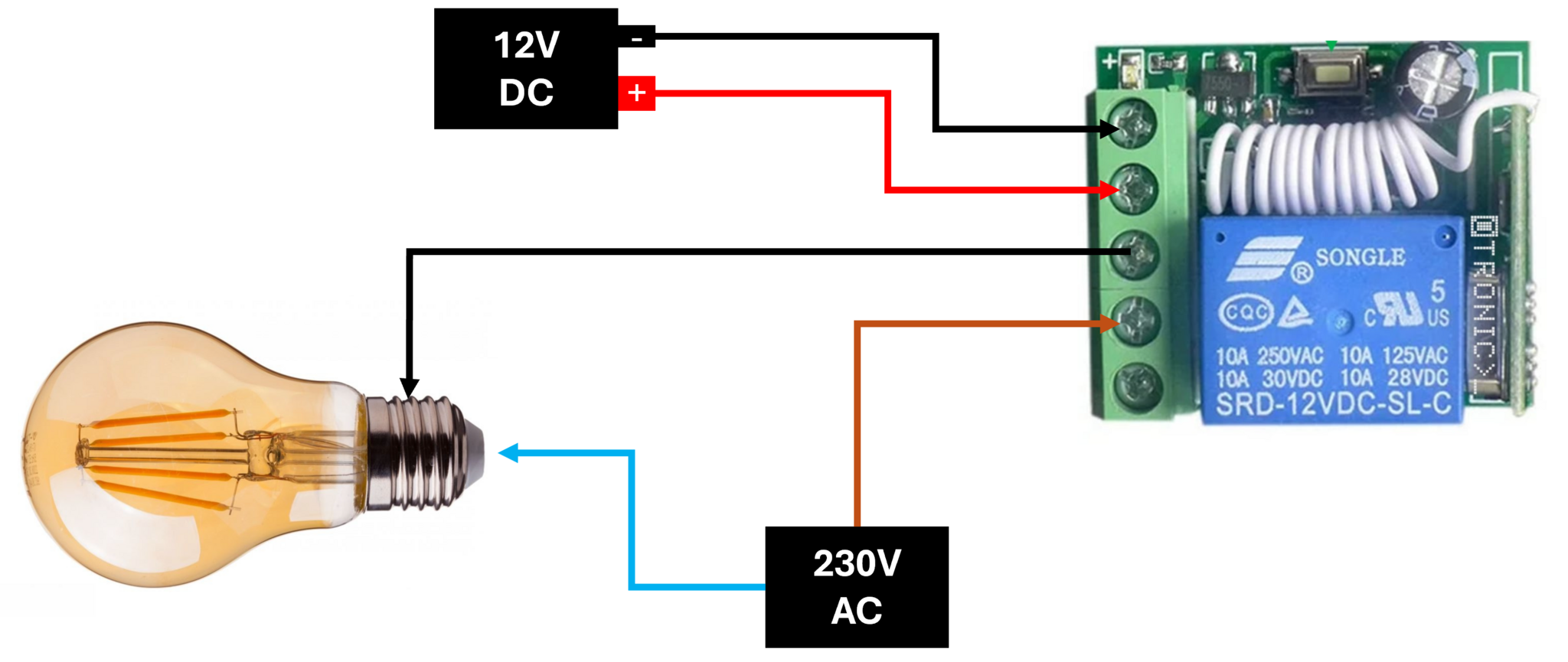

Il s'agit d'un module de relais multifonctionnel avec télécommande RF. La livraison comprend :

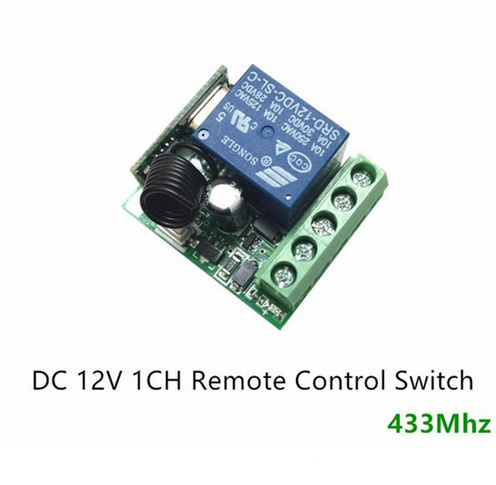

Carte relais avec récepteur

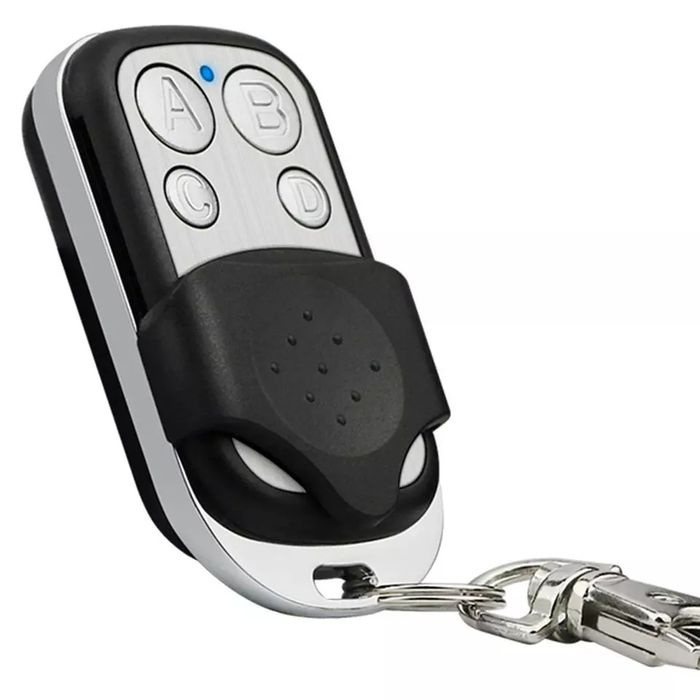

Télécommande à 4 boutons (grand A/B et petit C/D)
Boîtier sous forme de boîtier en plastique avec clip de fermeture pour la carte relais

Multifonctionnel et programmable par bouton :

Interrupteur à impulsion (la pression sur le bouton est activée et le relâchement est désactivé)
Interrupteur d'auto-verrouillage (appuyer sur le bouton est activé et appuyer à nouveau sur le bouton est désactivé)
Auto-verrouillage avec 2 boutons ( le bouton 1 est allumé et le bouton 2 est éteint)
Fonction de temporisation réglable sur 5 sec, 10 sec, 15 sec ou 20 secondes (le relais s'allume et ne s'éteint qu'après un nombre de secondes défini)

Caractéristiques

Tension de fonctionnement : 10-14 V ;
Courant de fonctionnement : 40 mA (bobine de relais)
Courant de repos : 6 mA (sans relais actif)
Réception sans fil RF 433 Mhz
Distance de transmission > 100 m (espace ouvert)
Distance de réception : 80 m
Charge max. du relais : 250 V AC-10 A, 125 V AC-10 A ; 30 V -10 A ; 28 V -10 A
Dimensions relais : 35x30x18mm
Dimensions télécommande : 55x30x13mm

Instructions pour la programmation de la fonction du bouton
Utilisation du bouton de programmation sur la carte de circuit imprimé, ce relais peut être réglé sur le fonctionnement souhaité.

Relais d'impulsion ou de moment

Fonction : n'importe quel bouton sur la télécommande peut être réglé comme interrupteur à impulsions. Appuyez sur le bouton et le relais s'allume et le bouton doit être maintenu enfoncé pour le maintenir allumé. Dès que le bouton est relâché, le relais s'éteint à nouveau.

Programmation : Appuyez 1x sur le bouton Programmation, la LED bleue sur le circuit imprimé clignote 1x. Appuyez maintenant sur le bouton souhaité de la télécommande et la LED sur le circuit imprimé clignotera 3x pour confirmer. Le bouton est maintenant programmé et actif.

Relais autobloquant

Fonction : Chaque bouton de la télécommande la commande peut être réglée comme un interrupteur à verrouillage automatique. Appuyez sur le bouton et le relais s'enclenche. Appuyez à nouveau sur le bouton et le relais s'éteint à nouveau.

Programmation : Appuyez 2x sur le bouton de programmation, la LED bleue sur le circuit imprimé clignote 2x. Appuyez maintenant sur le bouton souhaité de la télécommande et la LED sur le circuit imprimé clignotera 3x pour confirmer. Le bouton est maintenant programmé et actif.

Temporisation du relais 5 secondes

Fonction : En appuyant sur le Le bouton assigné allume le relais immédiatement et s'éteint à nouveau après 5 secondes.

Programmation : Appuyez 4x sur le bouton Programmation, la LED bleue sur le circuit imprimé clignote 4x. Appuyez maintenant sur le bouton souhaité de la télécommande et la LED sur le circuit imprimé clignotera 3x pour confirmer. Le bouton est maintenant programmé et actif.

Temporisation du relais 10 secondes

Fonction : En appuyant sur le Le bouton assigné allume le relais immédiatement et s'éteint à nouveau après 10 secondes.

Programmation : Appuyez 5x sur le bouton Programmation, la LED bleue sur le circuit imprimé clignote 5x. Appuyez maintenant sur le bouton souhaité de la télécommande et la LED sur le circuit imprimé clignotera 3x pour confirmer. Le bouton est maintenant programmé et actif.

Temporisation du relais 15 secondes

Fonction : En appuyant sur le Le bouton assigné allume le relais immédiatement et s'éteint à nouveau après 15 secondes.

Programmation : Appuyez 6x sur le bouton Programmation, la LED bleue sur le circuit imprimé clignote 6x. Appuyez maintenant sur le bouton souhaité de la télécommande et la LED sur le circuit imprimé clignotera 3x pour confirmer. Le bouton est maintenant programmé et actif.

Temporisation du relais 20 secondes

Fonction : En appuyant sur le Le bouton assigné allume le relais immédiatement et s'éteint à nouveau après 20 secondes.

Programmation : Appuyez 7x sur le bouton de programmation, la LED bleue sur le circuit imprimé clignote 7x. Appuyez maintenant sur le bouton souhaité de la télécommande et la LED sur le circuit imprimé clignotera 3x pour confirmer. Le bouton est maintenant programmé et actif.

Reset RESET

Fonction : Effacer tous les paramètres

Programmation : Appuyez 8x sur le bouton Programmation, la LED bleue sur le circuit imprimé clignote 8x. Toutes les fonctions des boutons sont maintenant effacées.
