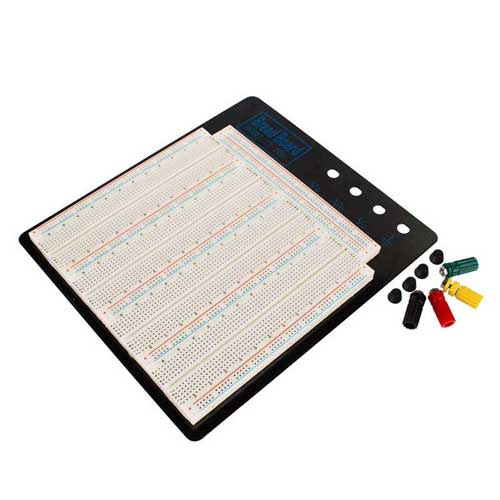

Planche à pain, 3220 trous - ZY 208, avec 4 pinces (OT3465)

La plus grande maquette de notre gamme, la ZY208. Conçu pour l'expérimentation sans soudure avec des circuits électroniques.

Connectez simplement les composants à la planche à pain, connectez-vous avec des fils de connexion et l'expérience fonctionne !

Gagne du temps en éliminant le besoin de soudure et est également pratique et plus respectueux de l'environnement.

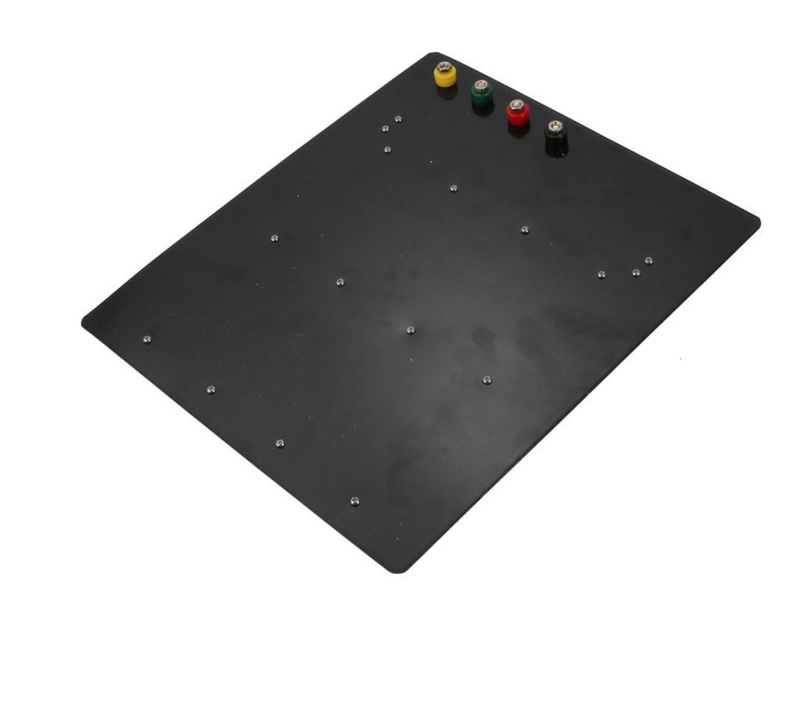

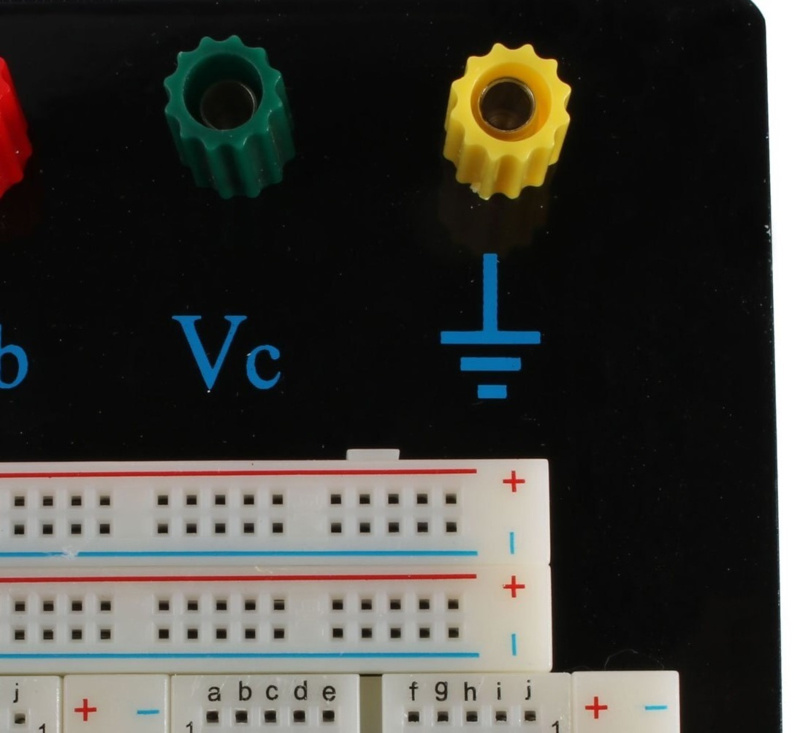

Il y a 4 trous ronds sur le panneau en aluminium pour installer les pinces pour une puissance supplémentaire - trois tensions différentes et un GND, adapté pour faire des expériences fonctionnant sous différentes tensions en même temps.

Tout l'espace pour expérimenter les capteurs, les composants et les cartes de développement de notre gamme. Avec des prises séparées pour l'alimentation et les signaux externes.

Cette carte permet donc d'expérimenter différents moyens de différentes manières. Vous pouvez placer 4 pieds en caoutchouc inclus sous cette planche en aluminium noir, de sorte que la planche puisse être facilement placée sur le bureau ou l'établi.

Dispose de 7 bus d'alimentation, 40 colonnes et 63 rangées - avec un total de 3220 points de couplage et un espacement standard de 0,1".

Les ensembles de cinq colonnes sont séparés d'environ 0,3" et donc parfait pour diffuser un paquet DIP. La carte accepte des tailles de fils de 20 à 29 AWG.

• Plastique ABS.
• Plaque en aluminium noir.
• Entièrement réutilisable.
< li> li>Coordonnées de couleur pour un placement facile des composants.
• Pinces à ressort nickelées en bronze phosphoreux.
• Accepte différentes tailles de fils (29-20 AWG)

Les planches à pain sans soudure sont souvent utilisées pour le prototypage car elles vous permettent de construire rapidement des circuits temporaires sans avoir à souder. Les planches à pain acceptent les pièces et les fils les plus courants. Lorsque vous avez terminé ou que vous souhaitez modifier votre projet, il est facile de démonter votre circuit.

Pour de meilleurs résultats, utilisez des fils solides lors de la maquette ; très utiles pour cela sont plusieurs Câbles Dupont et autres ponts de câbles/fils de liaison dans notre assortiment.
