ESP32-S3 Super Mini mit 4 MB Flash und 2 MB PSRAM (OT9921)

ESP32-S3 Super Mini mit 4 MB Flash und 2 MB PSRAM

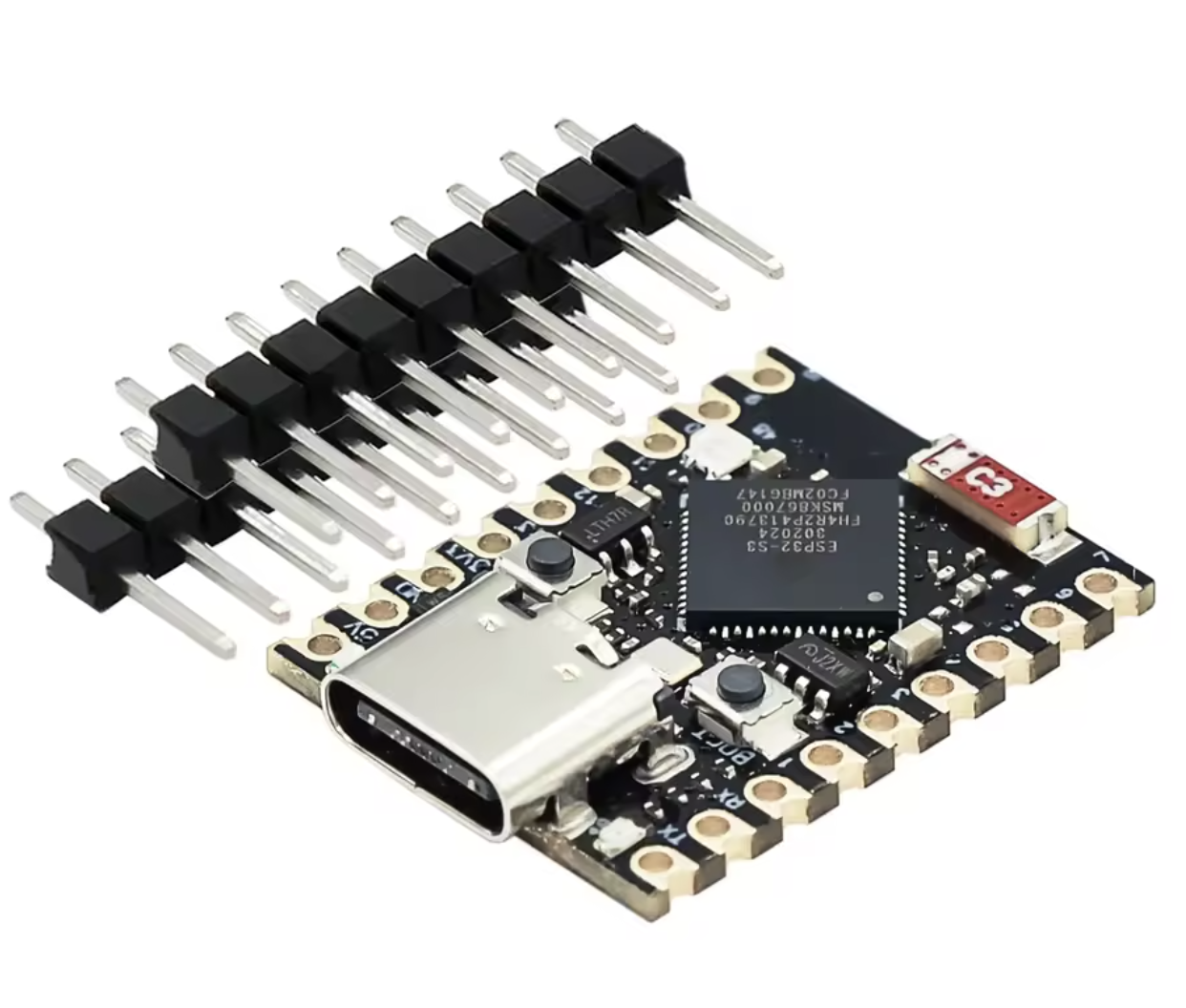

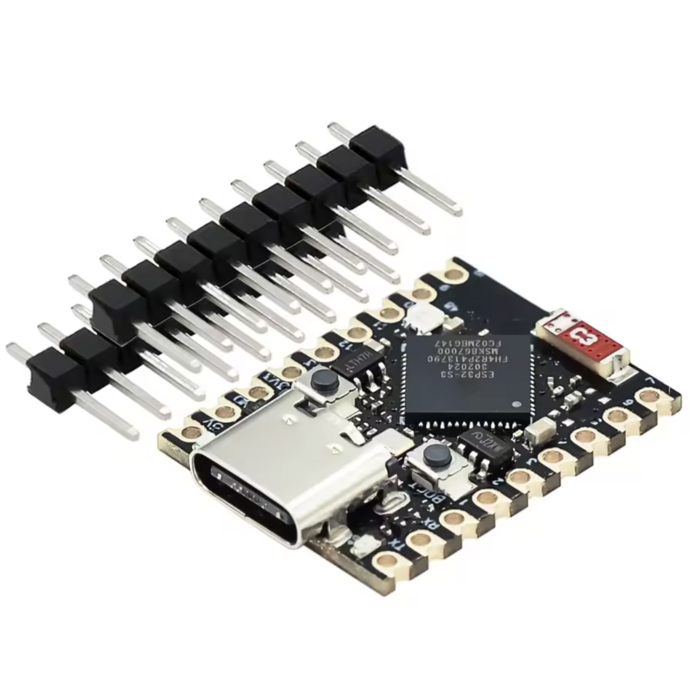

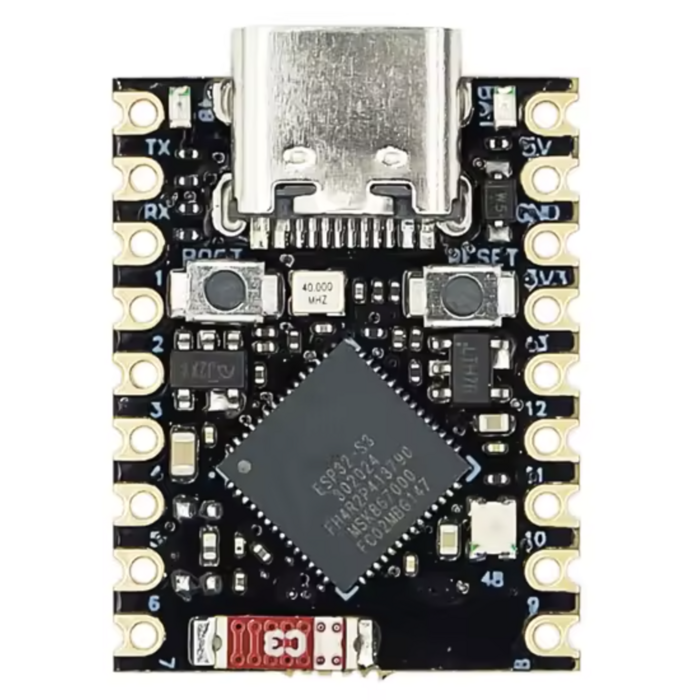

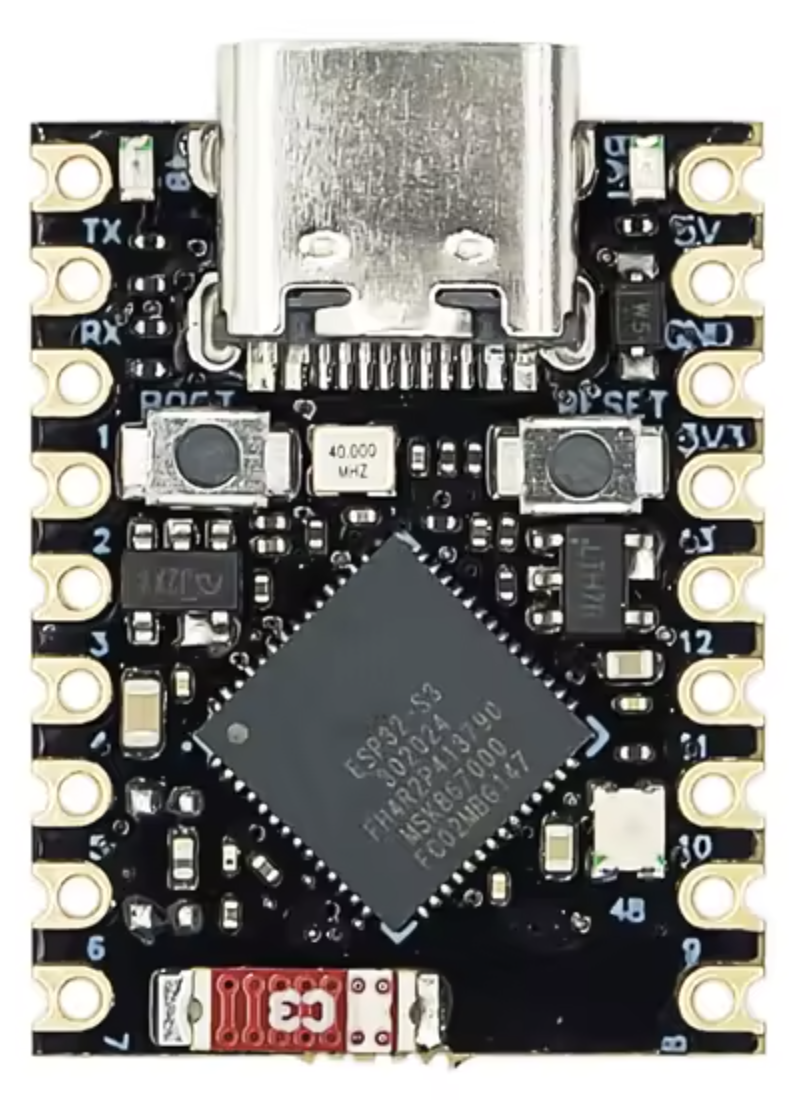

Der ESP32-S3 Super Mini ist ein kleines und leistungsstarkes Entwicklungsboard für IoT, Hausautomation, Sensoren, Displays, USB-Geräte und eingebettete Elektronik. Das Board verfügt über einen schnellen Dual-Core-ESP32-S3-Prozessor, integriertes WLAN, Bluetooth Low Energy, natives USB, 4 MB Flash-Speicher und 2 MB PSRAM.

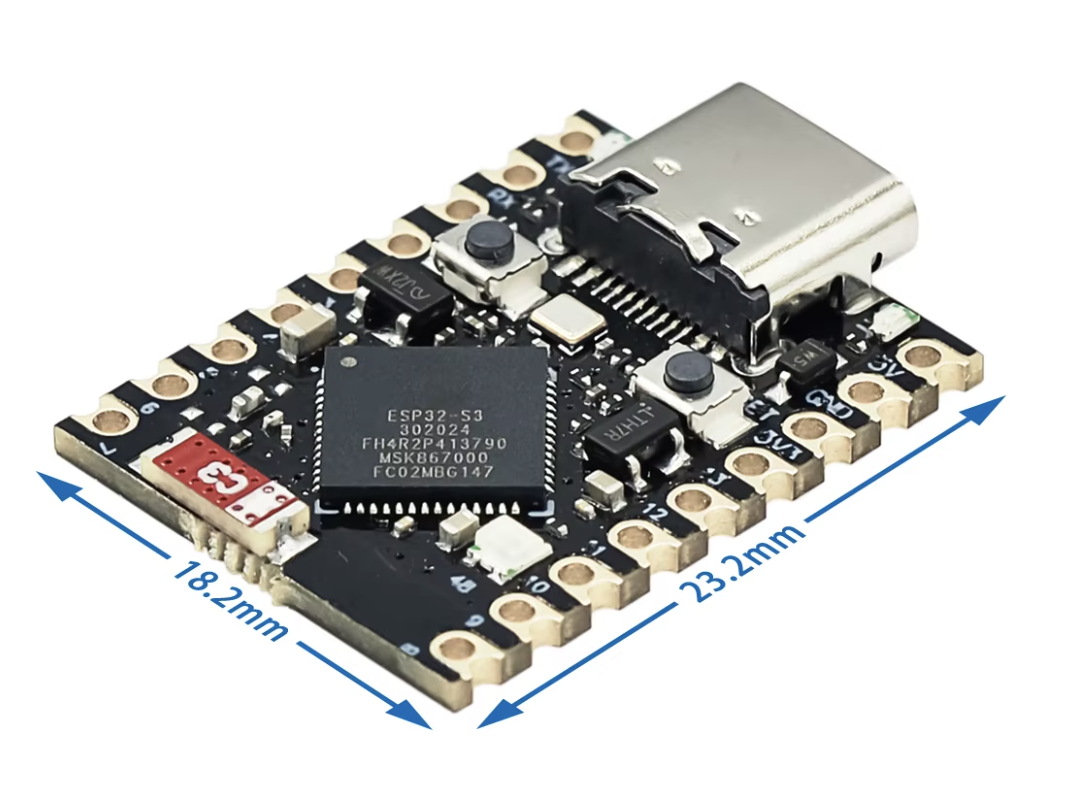

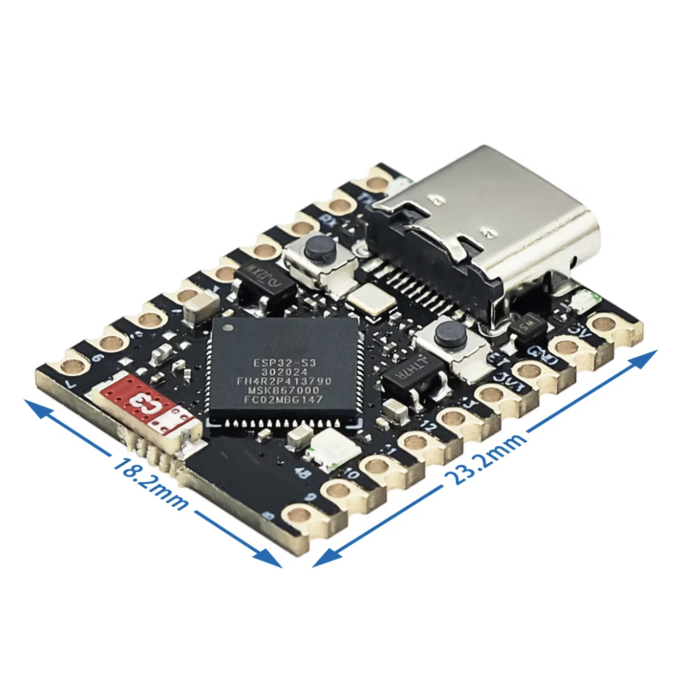

Mit Abmessungen von ca. 22,52 × 18 mm bietet dieses Board viel Rechenleistung und zahlreiche Anschlussmöglichkeiten auf kleinem Raum. Der standardmäßige Pinabstand von 2,54 mm erleichtert die Integration in unterschiedliche Projekte. Die mitgelieferten Stiftleisten müssen selbst angelötet werden.

Wichtigste Eigenschaften

• ESP32-S3 Dual-Core-Xtensa-LX7-Prozessor mit bis zu 240 MHz
• 4 MB Flash-Speicher und 2 MB QSPI-PSRAM
• 512 KB interner SRAM und 384 KB ROM
• 2,4-GHz-WLAN und Bluetooth 5 Low Energy
• Natives USB über USB-C ohne zusätzlichen USB-zu-Seriell-Konverter
• 32 GPIO-Anschlüsse und 16 ADC-Eingänge
• Programmierbare WS2812-RGB-LED und Status-LEDs
• Unterstützung für Arduino IDE, PlatformIO, ESP-IDF, ESPHome und MicroPython
• Firmware-Upload über USB und OTA
• Kompakte Abmessungen: ca. 22,52 × 18 mm

Technische Daten

• Mikrocontroller: ESP32-S3
• Prozessor: Dual-Core Xtensa LX7, 240 MHz
• Interner SRAM: 512 KB
• ROM: 384 KB
• Flash-Speicher: 4 MB
• PSRAM: 2 MB QSPI
• WLAN: 2,4 GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth 5 Low Energy
• USB-Anschluss: USB-C (natives USB 2.0, USB OTG, USB Serial/JTAG)
• GPIO: 32 Pins
• ADC: 16 Eingänge
• UART: Bis zu 3 Controller
• I²C: Bis zu 2 Controller
• SPI: Bis zu 4 Controller
• PWM: Bis zu 8 Kanäle
• Logikpegel: 3,3 V
• Stromversorgung: 5 V über USB-C oder den 5V-Pin
• Abmessungen: Ca. 22,52 × 18 mm
• Pinabstand: 2,54 mm

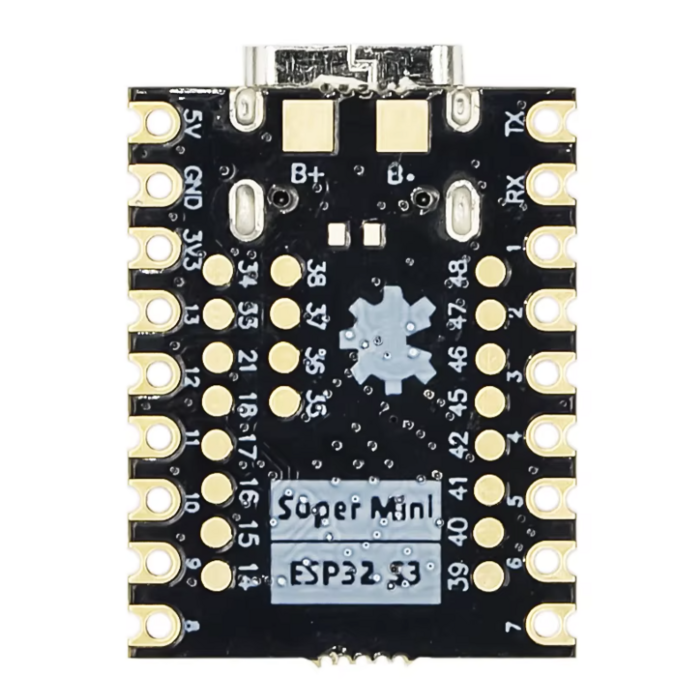

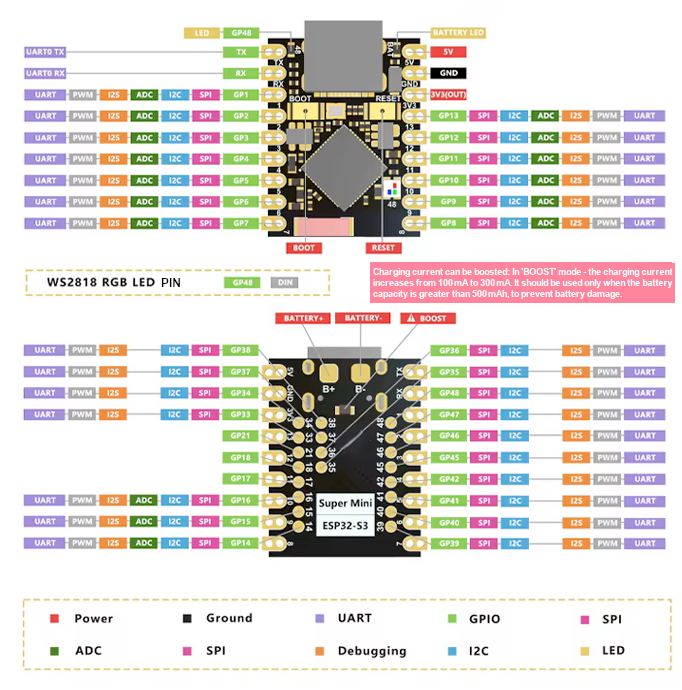

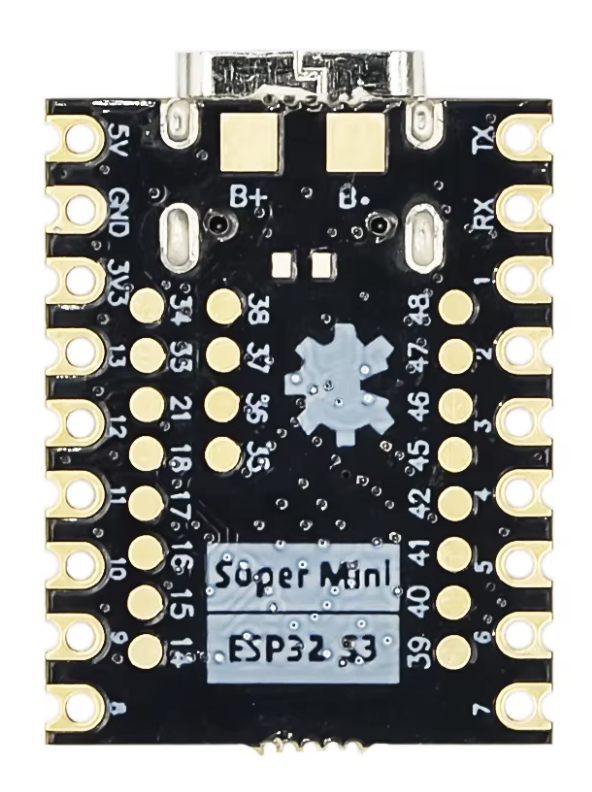

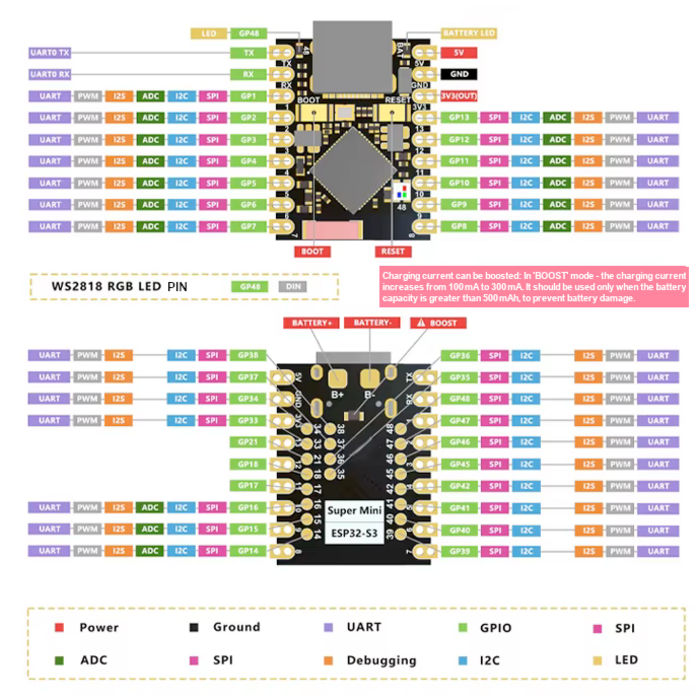

Anschlüsse und Pins

Das Board verfügt über 37 Anschlusspositionen, von denen 32 als GPIO verwendet werden können. Außerdem sind Anschlüsse für 5 V, 3,3 V und GND vorhanden. Häufig verwendete GPIO-Pins ohne besondere Funktionen während des Bootvorgangs sind unter anderem:

• GPIO1, GPIO2, GPIO4, GPIO5, GPIO6, GPIO7, GPIO8
• GPIO15, GPIO16, GPIO17, GPIO18, GPIO21

Prüfen Sie bei dauerhaften Anschlüssen immer die Pinbelegung und die Softwareanforderungen, da einige Pins während des Startvorgangs oder beim Debuggen besondere Funktionen haben können.

Integrierte LEDs und Tasten

• Programmierbare WS2812-RGB-LED, verbunden mit GPIO48
• Rote Status-LED, verbunden mit GPIO48
• Blaue Ladestatus-LED für den Akku, nicht softwaregesteuert
• BOOT-Taste
• RESET-Taste

PSRAM aktivieren

Die 2 MB PSRAM sind nicht in allen Entwicklungsumgebungen standardmäßig aktiviert. In der Arduino IDE muss in den Boardeinstellungen ausdrücklich „QSPI PSRAM“ ausgewählt werden. Auch in PlatformIO und ESPHome sind spezielle Konfigurationen erforderlich, um PSRAM zu aktivieren.

Programmierung und Verwendung

Der USB-C-Anschluss ist direkt mit der nativen USB-Schnittstelle verbunden, sodass kein zusätzlicher USB-zu-Seriell-Konverter erforderlich ist. Für die Programmierung über die Arduino IDE muss „USB CDC On Boot“ aktiviert sein.

Wenn das Board nicht erkannt wird oder der Upload fehlschlägt, führen Sie die folgenden Schritte aus:

• Halten Sie die BOOT-Taste gedrückt
• Schließen Sie das USB-Kabel an oder drücken Sie kurz die RESET-Taste
• Starten Sie den Firmware-Upload
• Lassen Sie die BOOT-Taste los
• Drücken Sie nach dem Upload die RESET-Taste, um das Programm zu starten

Kommunikation und Peripheriegeräte

Der ESP32-S3 Super Mini unterstützt verschiedene Schnittstellen: GPIO, ADC, PWM, UART, I²C, SPI, I²S, USB, WLAN und Bluetooth Low Energy. Dadurch eignet sich das Board für Sensoren, Relais, Displays, LED-Streifen, Motorsteuerungen, Speichermodule und andere digitale oder analoge Komponenten.

Mögliche Anwendungen

• IoT-Sensoren und drahtlose Messgeräte
• Hausautomation und Automatisierung mit Home Assistant, ESPHome und MQTT
• Displays und grafische Benutzeroberflächen
• Datenlogger und Robotik
• USB-HID-Geräte, Tastaturen und Controller
• LED-Streifen und interaktive Beleuchtung
• Bluetooth-Low-Energy-Geräte
• Audio- und Sprachverarbeitung
• Kompakte eingebettete Systeme und Edge-AI-Anwendungen

Lieferumfang

• 1× ESP32-S3 Super Mini Entwicklungsboard
• Passende Stiftleisten, noch nicht angelötet

Hinweise

• Die Stiftleisten müssen selbst angelötet werden
• Für die Programmierung ist ein USB-C-Kabel mit Datenübertragung erforderlich
• Die GPIOs arbeiten mit einem Logikpegel von 3,3 V und sind nicht 5-V-tolerant
• Prüfen Sie immer die Pinbelegung und Funktion der angeschlossenen Komponenten
