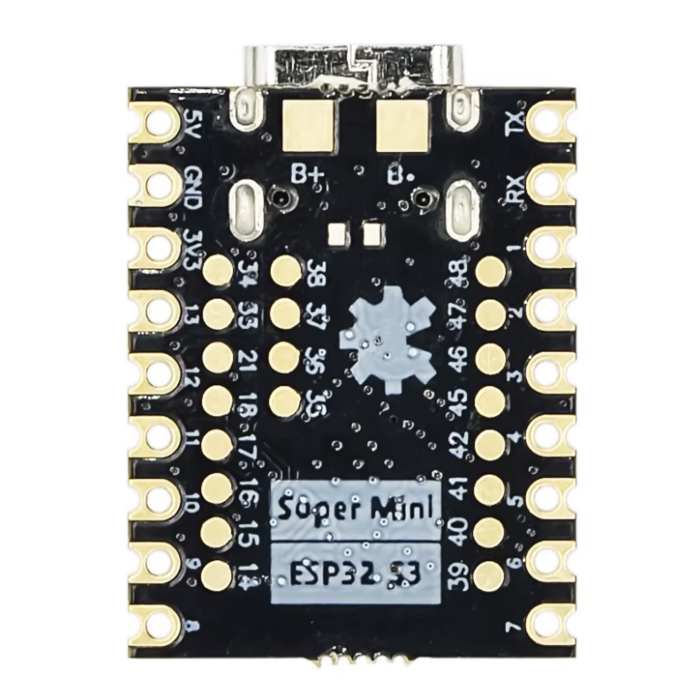

ESP32-S3 Super Mini - Klein & Krachtig IoT Developmentboard met 4MB Flash & 2MB PSRAM (OT9921)

ESP32-S3 Super Mini 4MB Flash en 2MB PSRAM

De ESP32-S3 Super Mini is een klein en krachtig developmentboard voor IoT, domotica, sensoren, displays, USB-apparaten en embedded elektronica. Het board heeft een snelle dual-core ESP32-S3-processor, ingebouwde WiFi, Bluetooth Low Energy, native USB, 4 MB flashgeheugen en 2 MB PSRAM.

Met een formaat van circa 22,52 × 18 mm biedt dit board veel rekenkracht en aansluitmogelijkheden op een klein oppervlak. De standaard pinafstand van 2,54 mm maakt integratie in verschillende projecten eenvoudig. De meegeleverde pinheaders moeten zelf gesoldeerd worden.

Belangrijkste eigenschappen

• ESP32-S3 dual-core Xtensa LX7-processor tot 240 MHz
• 4 MB flashgeheugen en 2 MB QSPI PSRAM
• 512 KB intern SRAM en 384 KB ROM
• 2,4 GHz WiFi en Bluetooth 5 Low Energy
• Native USB via USB-C, zonder extra USB-naar-serieelconverter
• 32 GPIO-aansluitingen, 16 ADC-ingangen
• Programmeerbare WS2812 RGB-led en statusleds
• Ondersteuning voor Arduino IDE, PlatformIO, ESP-IDF, ESPHome en MicroPython
• Firmware upload via USB en OTA

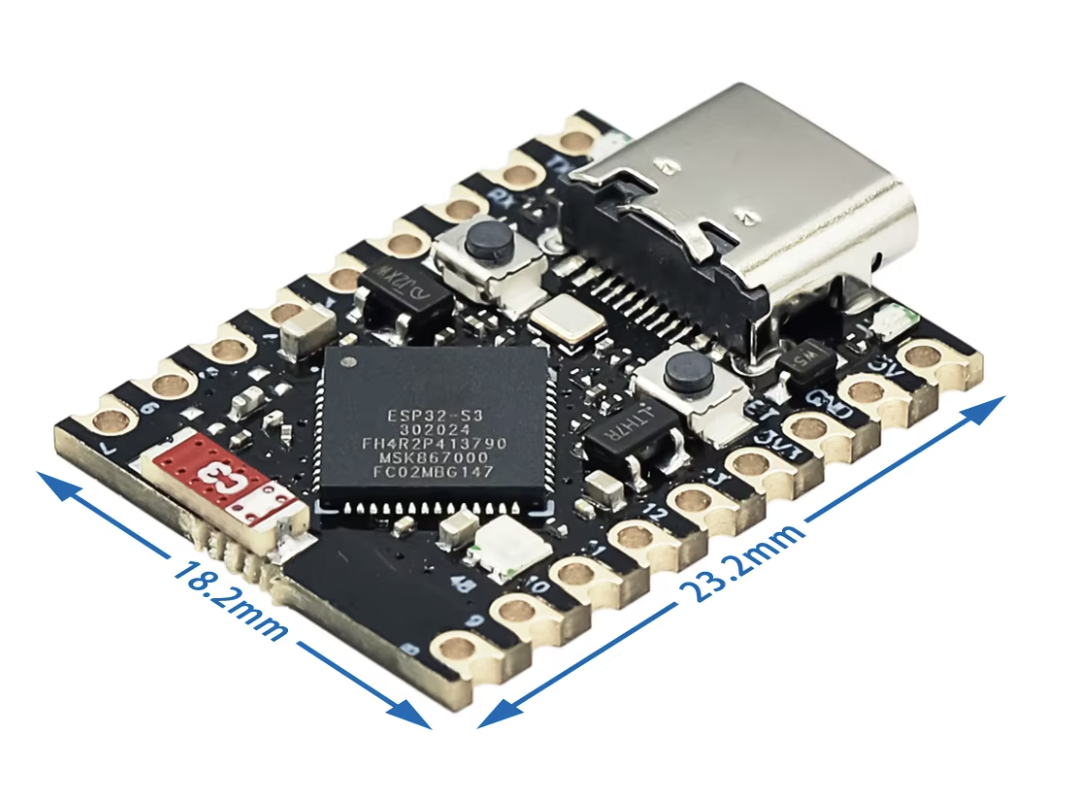

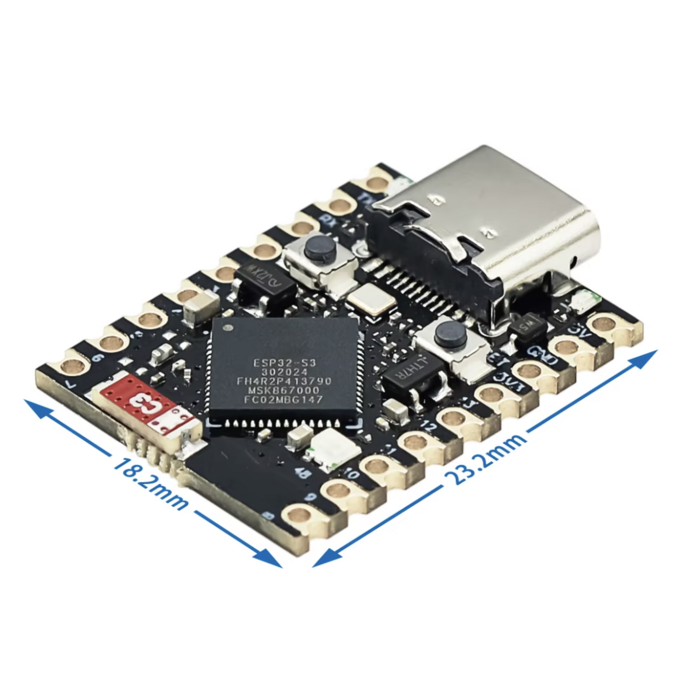

• Compact formaat: circa 22,52 × 18 mm

Technische specificaties

• Microcontroller: ESP32-S3
• Processor: Dual-core Xtensa LX7, 240 MHz
• Intern SRAM: 512 KB
• ROM: 384 KB
• Flashgeheugen: 4 MB
• PSRAM: 2 MB QSPI
• WiFi: 2,4 GHz IEEE 802.11 b/g/n
• Bluetooth: Bluetooth 5 Low Energy
• USB-aansluiting: USB-C (native USB 2.0, USB OTG, USB Serial/JTAG)
• GPIO: 32 pinnen
• ADC: 16 ingangen
• UART: Tot 3 controllers
• I²C: Tot 2 controllers
• SPI: Tot 4 controllers
• PWM: Tot 8 kanalen
• Logicaniveau: 3,3 V
• Voeding: 5 V via USB-C of 5V-pin
• Afmetingen: Circa 22,52 × 18 mm
• Pinafstand: 2,54 mm

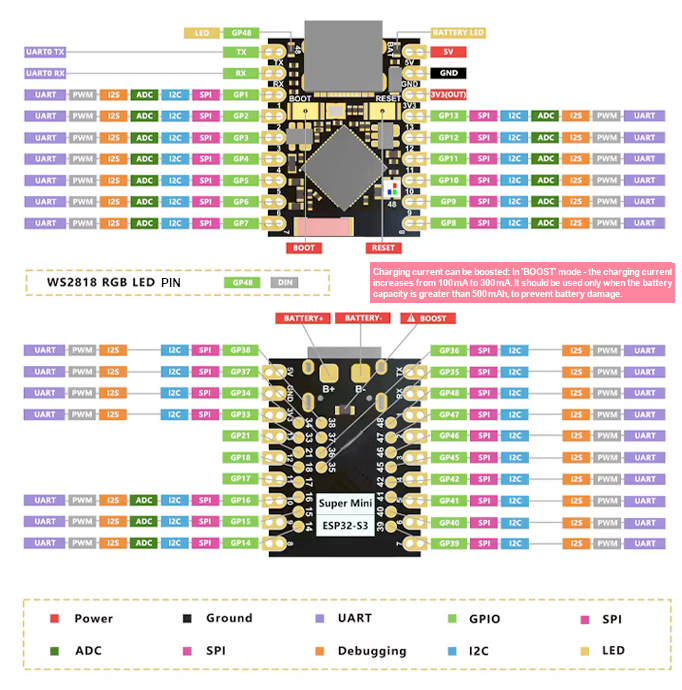

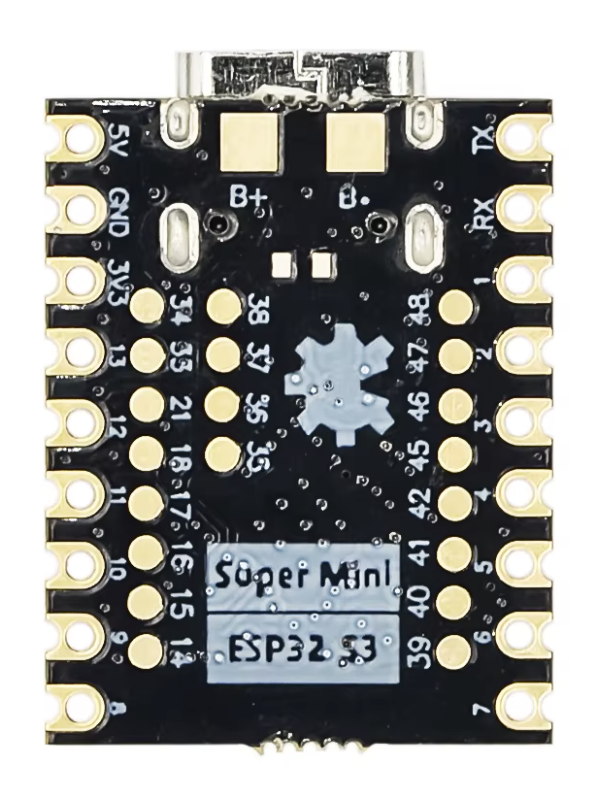

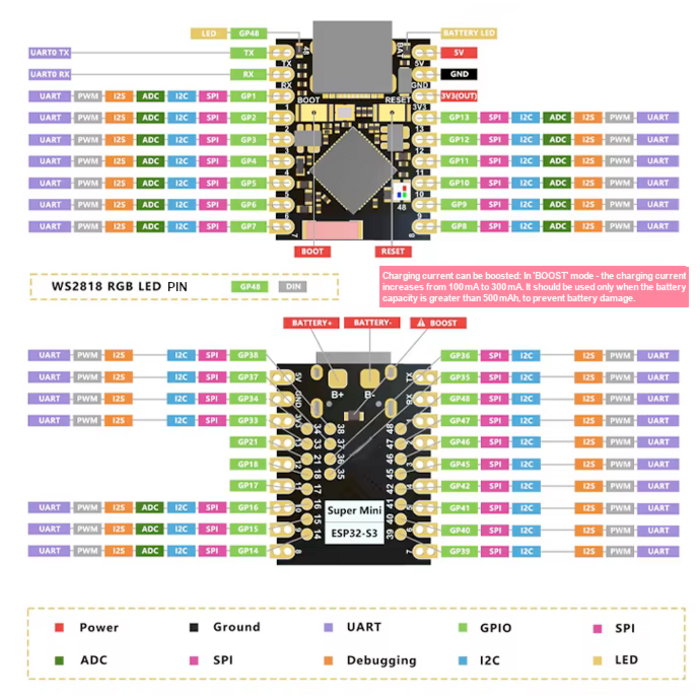

Aansluitingen en pinnen

Het board heeft 37 aansluitposities, waarvan 32 als GPIO bruikbaar zijn. Er zijn ook aansluitingen voor 5 V, 3,3 V en GND. Veelgebruikte GPIO-pinnen zonder speciale functies tijdens boot zijn onder andere:

• GPIO1, GPIO2, GPIO4, GPIO5, GPIO6, GPIO7, GPIO8
• GPIO15, GPIO16, GPIO17, GPIO18, GPIO21

Controleer altijd de pinout en softwarevereisten voor permanente aansluitingen, omdat sommige pinnen speciale functies kunnen hebben tijdens opstarten of debuggen.

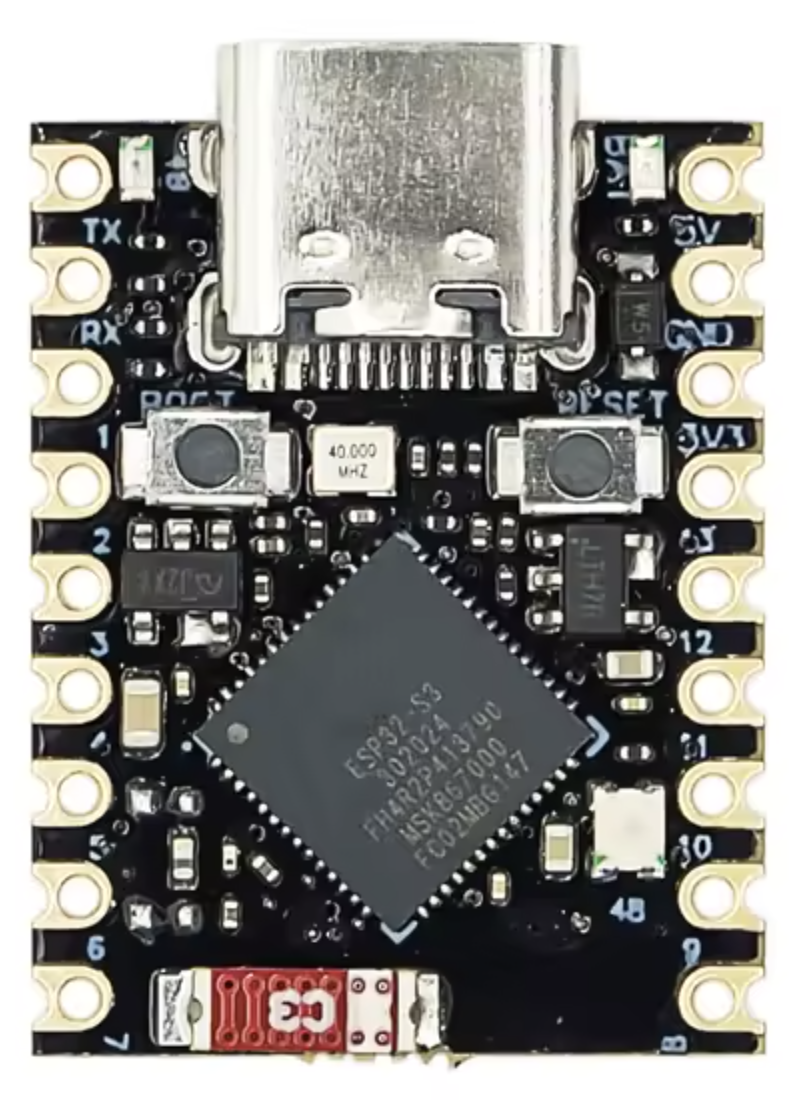

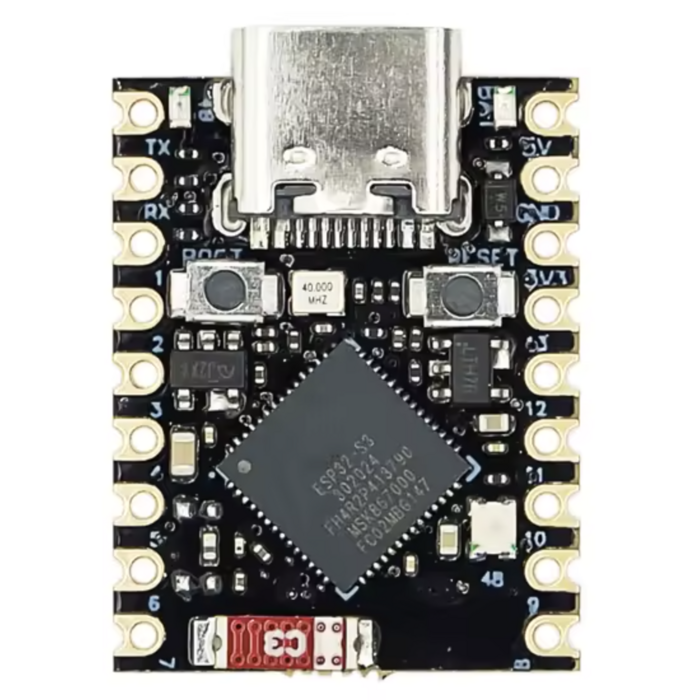

Ingebouwde leds en knoppen

• Programmeerbare WS2812 RGB-led (verbonden met GPIO48)
• Rode statusled (verbonden met GPIO48)
• Blauwe laadstatusled (voor accu, niet softwaregestuurd)
• BOOT-knop
• RESET-knop

PSRAM inschakelen

De 2 MB PSRAM is niet in alle ontwikkelomgevingen standaard actief. Bij Arduino IDE moet je in de boardinstellingen expliciet “QSPI PSRAM” selecteren. In PlatformIO en ESPHome zijn ook specifieke configuraties nodig om PSRAM te activeren.

Programmeren en gebruik

De USB-C-poort is direct verbonden met de native USB-interface, waardoor geen extra USB-naar-serieelconverter nodig is. Voor programmeren via Arduino IDE moet “USB CDC On Boot” ingeschakeld zijn.

Als het board niet wordt herkend of upload mislukt, volg dan deze stappen:

• Houd de BOOT-knop ingedrukt
• Sluit de USB-kabel aan of druk kort op RESET
• Start de firmware-upload
• Laat de BOOT-knop los
• Druk na upload op RESET om het programma te starten

Communicatie en randapparatuur

De ESP32-S3 Super Mini ondersteunt diverse interfaces: GPIO, ADC, PWM, UART, I²C, SPI, I²S, USB, WiFi en Bluetooth Low Energy. Dit maakt het geschikt voor sensoren, relais, displays, ledstrips, motorcontrollers, geheugenmodules en andere digitale of analoge componenten.

Mogelijke toepassingen

• IoT-sensoren en draadloze meetapparatuur
• Domotica en automatisering (Home Assistant, ESPHome, MQTT)
• Displays en grafische interfaces
• Dataloggers en robotica
• USB-HID-apparaten, toetsenborden en controllers
• Ledstrips en interactieve verlichting
• Bluetooth Low Energy-apparaten
• Audio- en spraakverwerking
• Compacte embedded systemen en edge-AI toepassingen

Leveringsomvang

• 1× ESP32-S3 Super Mini developmentboard

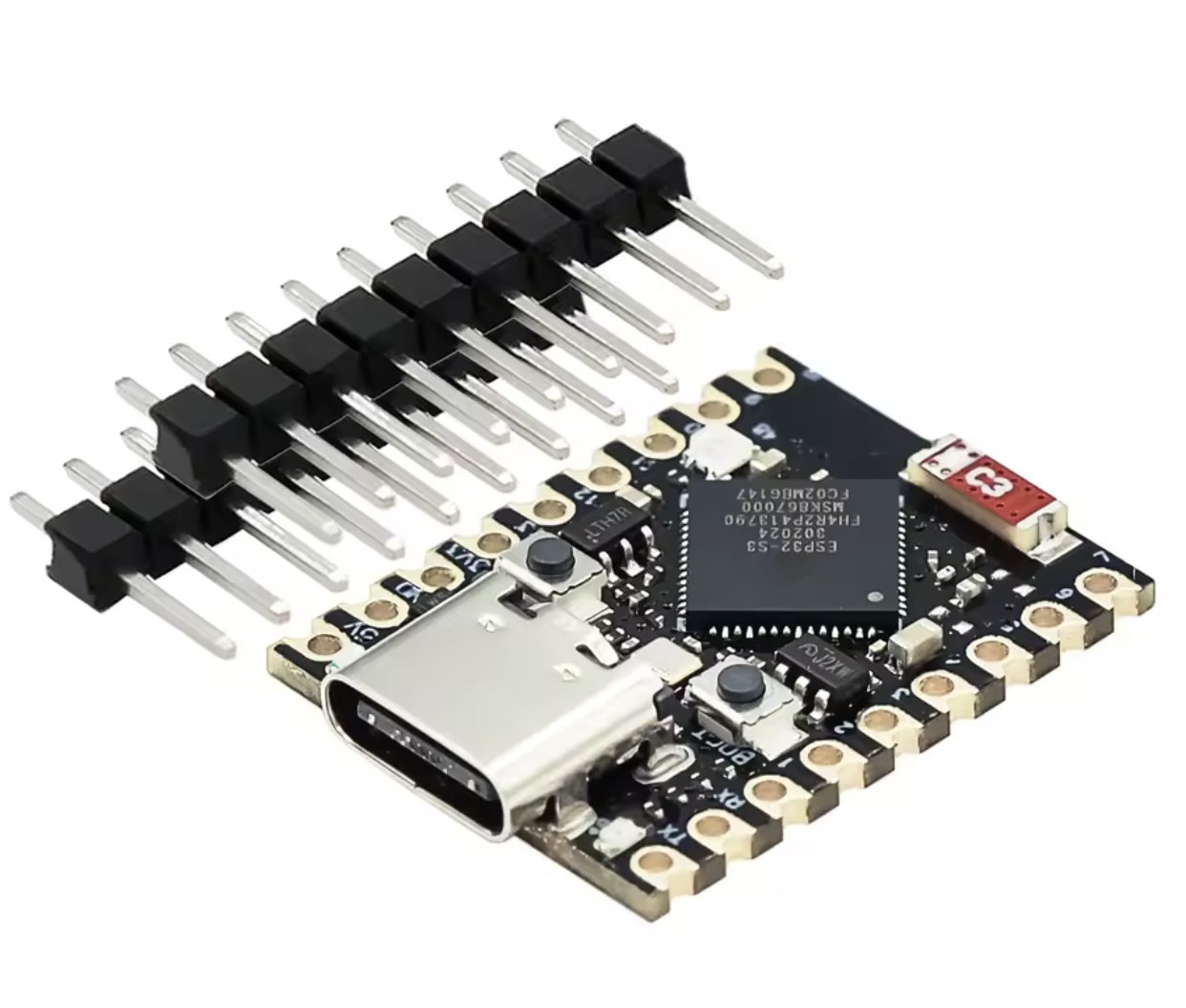

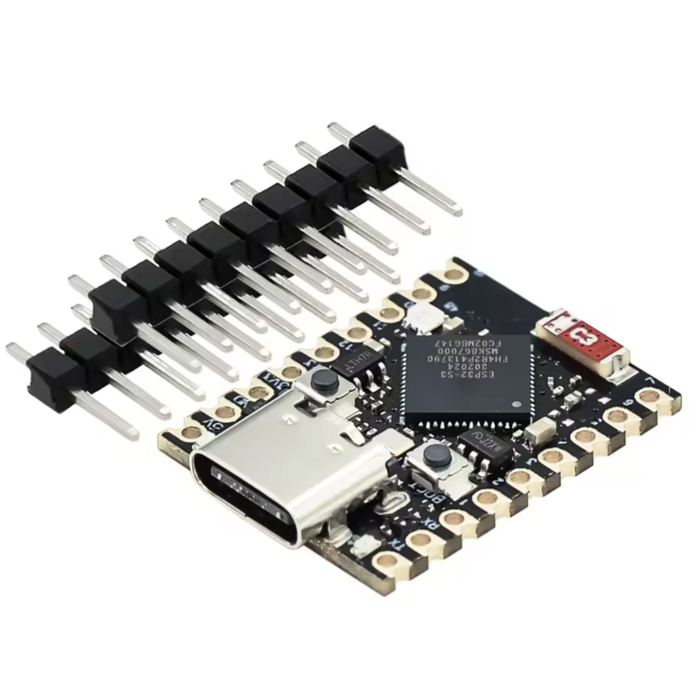

• Bijpassende pinheaders (nog niet gesoldeerd)

Let op

• Pinheaders moeten zelf worden gesoldeerd
• USB-C-kabel met dataondersteuning is nodig voor programmering
• GPIO werkt op 3,3 V logicaniveau en is niet 5V-tolerant
• Controleer altijd de pinout en functie van aangesloten componenten
