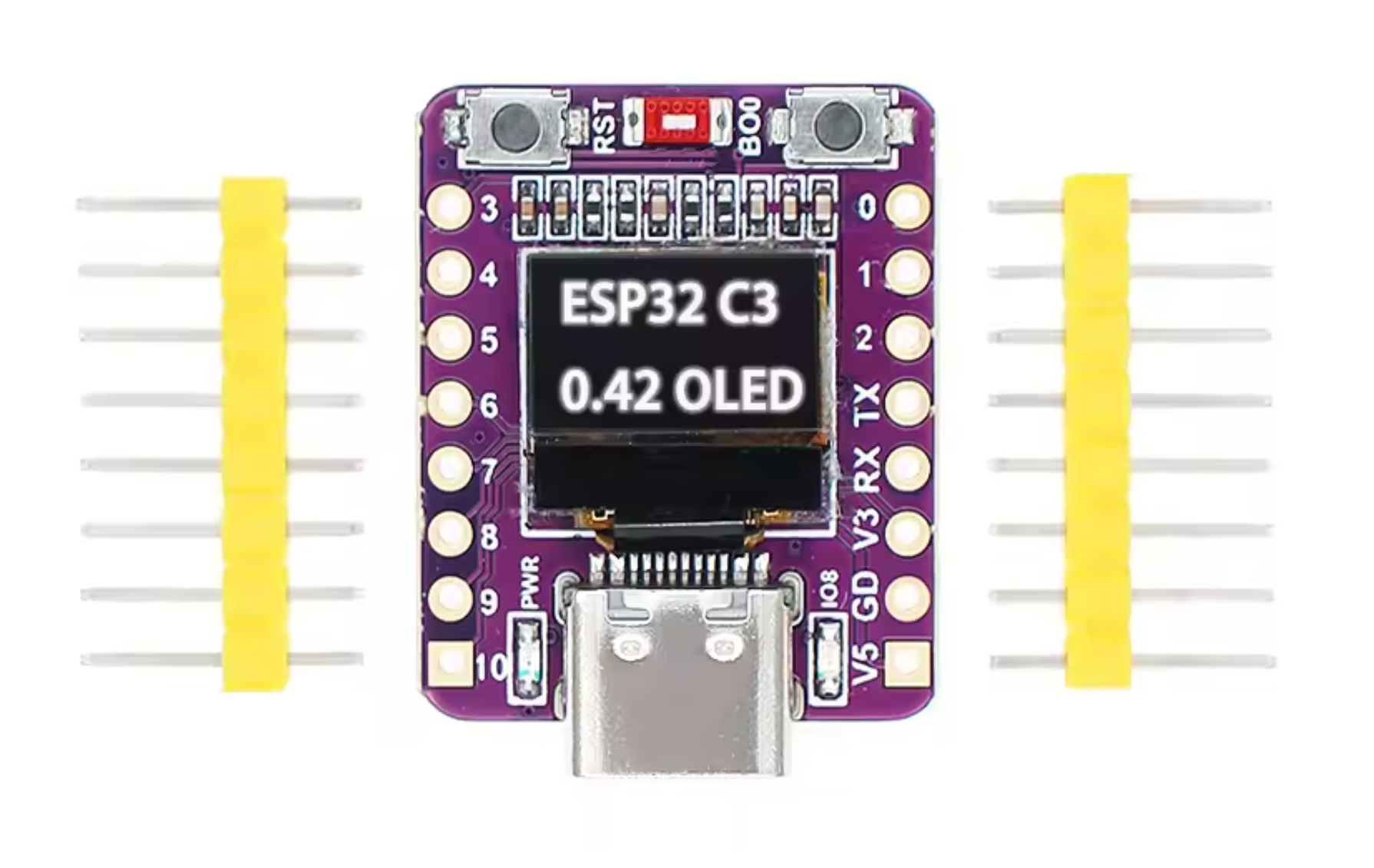

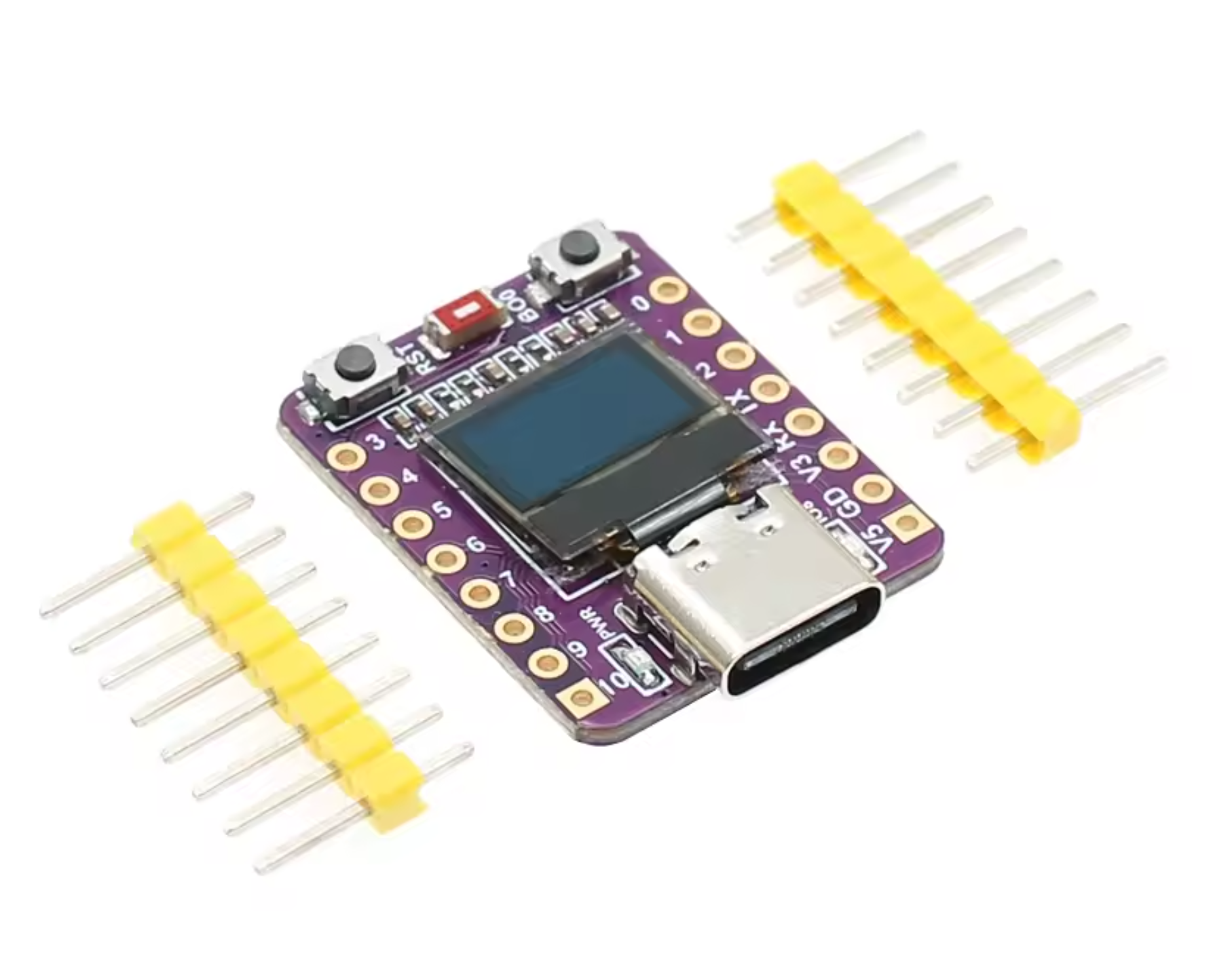

ESP32-C3 ontwikkelbord met 0.42 inch OLED-display en WiFi/Bluetooth (OT3345)

Producthandleiding: ESP32-C3 Development Board met 0.42" OLED

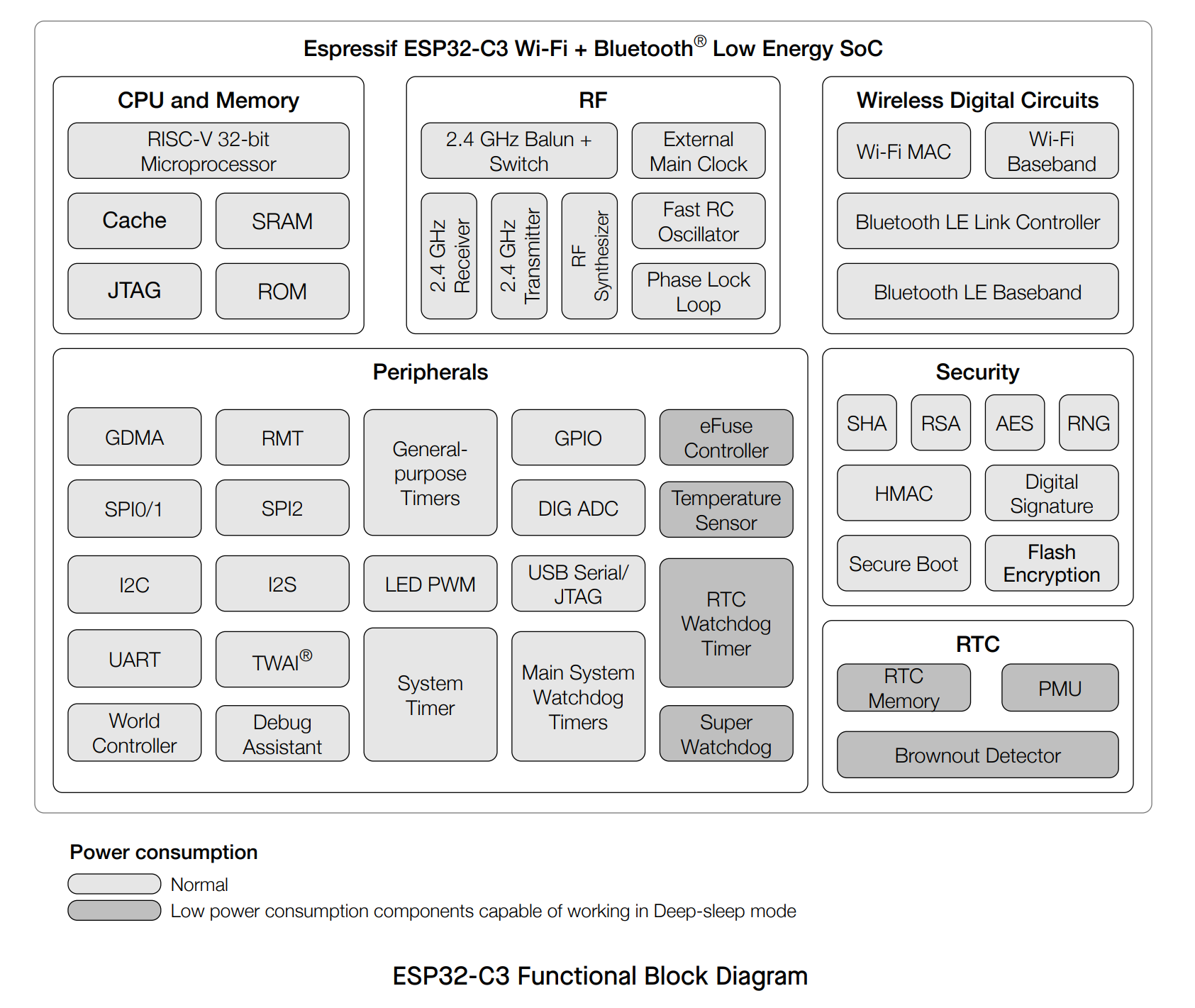

Dit compacte IoT-board is gebaseerd op de ESP32-C3 (RISC-V) chip en beschikt over een geïntegreerd 0.42 inch OLED-schermpje. Omdat de pinout en de aansturing van het scherm afwijken van standaard ESP32-modules, vindt u hieronder de specifieke instructies om het bord correct te gebruiken.

1. Belangrijke Hardware Specificaties

• Chip: ESP32-C3FN4 (4MB Flash, WiFi & Bluetooth 5.0).
• USB: Native USB (USB-C). Let op: activeer "USB CDC On Boot" in Arduino IDE voor Serial Monitor support.
• OLED Scherm: 0.42 inch (effectieve resolutie 72x40 pixels).

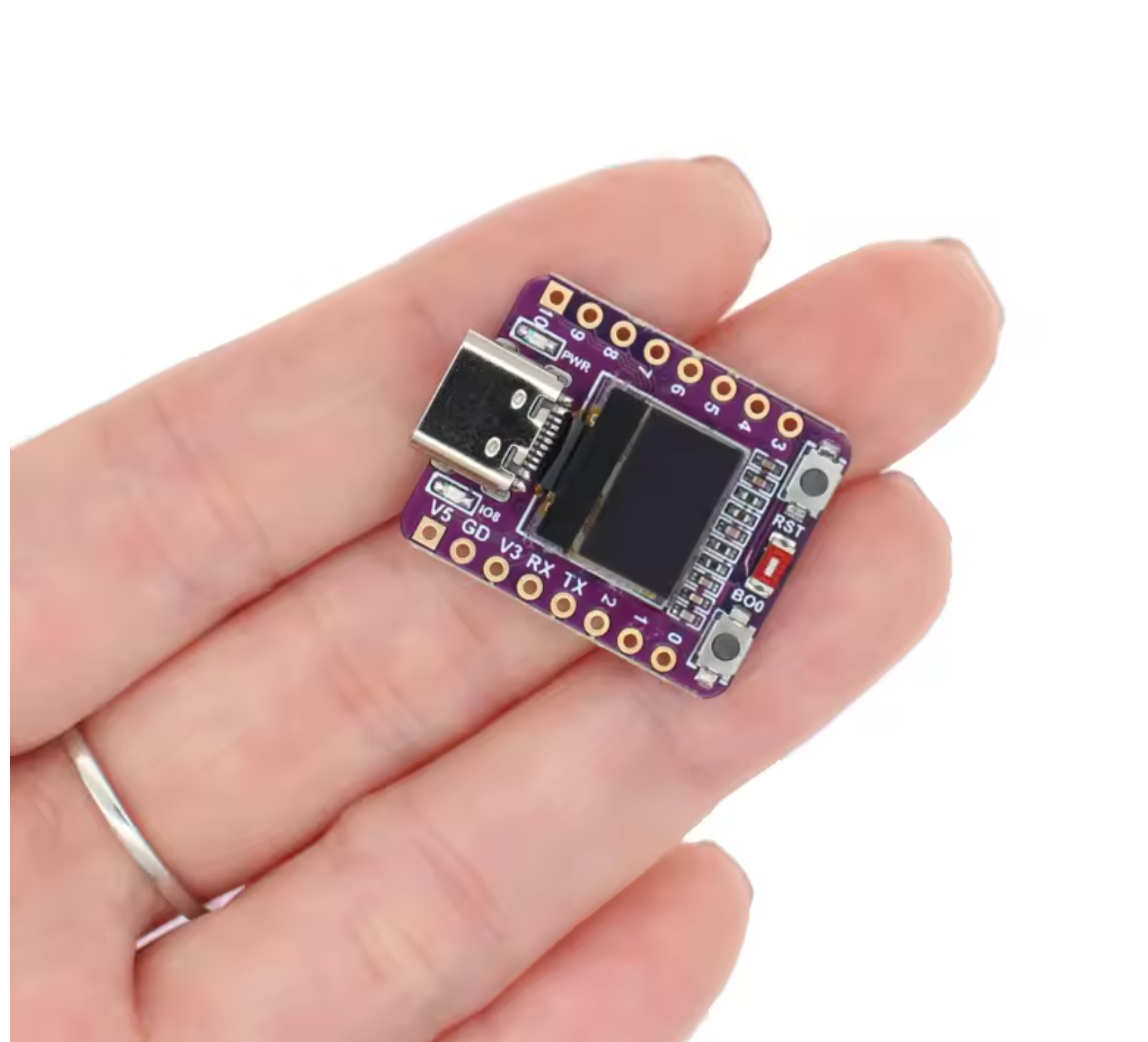

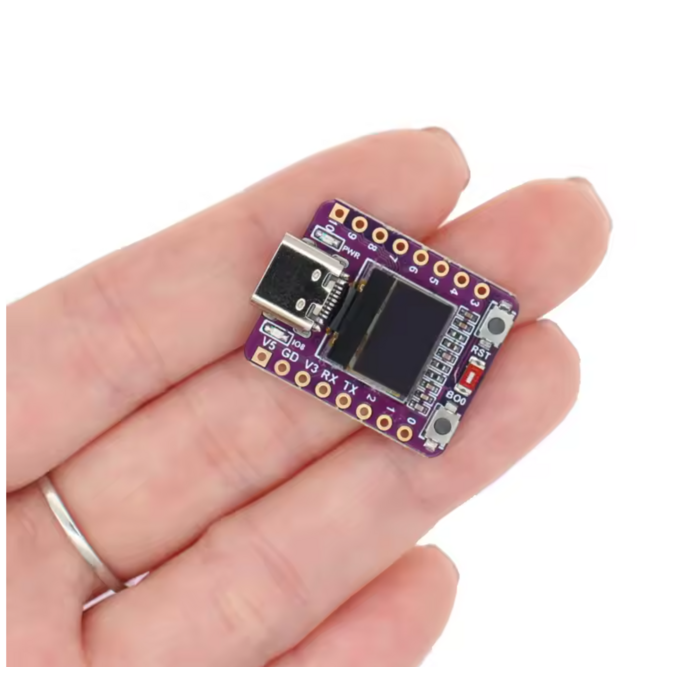

• Formaat: Zeer compact (ca. 20x25mm).

2. Pinout & Aansluitingen (Let op!)

De documentatie online is vaak verwarrend. Gebruik onderstaande pin-toewijzingen voor dit specifieke bord (ABRobot-stijl):

• OLED I2C SDA: GPIO 5 (Niet 8, zoals vaak vermeld in schema's).
• OLED I2C SCL: GPIO 6 (Niet 9).
• Onboard LED: GPIO 8 (Active LOW: LOW = aan, HIGH = uit).
• Boot Button: GPIO 9.
• Hardware Serial (UART0): TX = GPIO 21, RX = GPIO 20.

3. Arduino IDE Instellingen

Om dit bord te programmeren selecteert u de volgende instellingen in de Arduino IDE:

• Board:ESP32C3 Dev Module
• USB CDC On Boot:Enabled (Essentieel om Serial.print te kunnen zien).
• Flash Mode:DIO (standaard).

4. Het OLED Scherm Aansturen (Cruciaal)

Het scherm gebruikt een SSD1306 controller, maar heeft een fysieke resolutie van slechts 72x40 pixels. De interne buffer is echter 128x64. U moet een "offset" (verschuiving) toepassen om tekst zichtbaar te maken.

Benodigde Bibliotheek: Installeer de U8g2 library (van olikraus) via de Arduino Library Manager.

Voorbeeldcode:

#include
#include

// Initialisatie voor ESP32-C3 met I2C op pin 5 (SDA) en 6 (SCL)
// We gebruiken de standaard 128x64 driver, maar slechts een deel van het scherm.
U8G2_SSD1306_128X64_NONAME_F_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE, 6, 5);

// Instellingen voor het 0.42 inch schermpje
int width = 72;
int height = 40;

// De offsets zijn nodig om de output te centreren in de 128x64 buffer
int xOffset = 30; // 30 werkt het best in de praktijk
int yOffset = 12; // (64 - 40) / 2 = 12

void setup(void) {
  delay(1000); // Korte pauze voor stabiliteit

  u8g2.begin();
  u8g2.setContrast(255);      // Maximale helderheid
  u8g2.setBusClock(400000);   // 400kHz I2C snelheid
  u8g2.setFont(u8g2_font_ncenB10_tr); // Kies een leesbaar font
}

void loop(void) {
  u8g2.clearBuffer(); // Wis interne buffer

  // Teken een kader om het zichtbare gebied te testen
  u8g2.drawFrame(xOffset, yOffset, width, height);

  // Teken tekst (houd rekening met xOffset en yOffset!)
  u8g2.setCursor(xOffset + 5, yOffset + 25);
  u8g2.print("ESP32-C3");

  u8g2.sendBuffer(); // Stuur data naar het scherm
  delay(1000);
}

5. Extra Pins Controleren (LED Blink)

Wilt u de overige pins testen? Gebruik deze eenvoudige loop. Let op: pin 8 stuurt ook de onboard LED aan.

// GPIO 8 is de Onboard LED (LOW = AAN)
#define LED_PIN 8

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_PIN, LOW);  // LED Aan
  delay(500);
  digitalWrite(LED_PIN, HIGH); // LED Uit
  delay(500);
}
