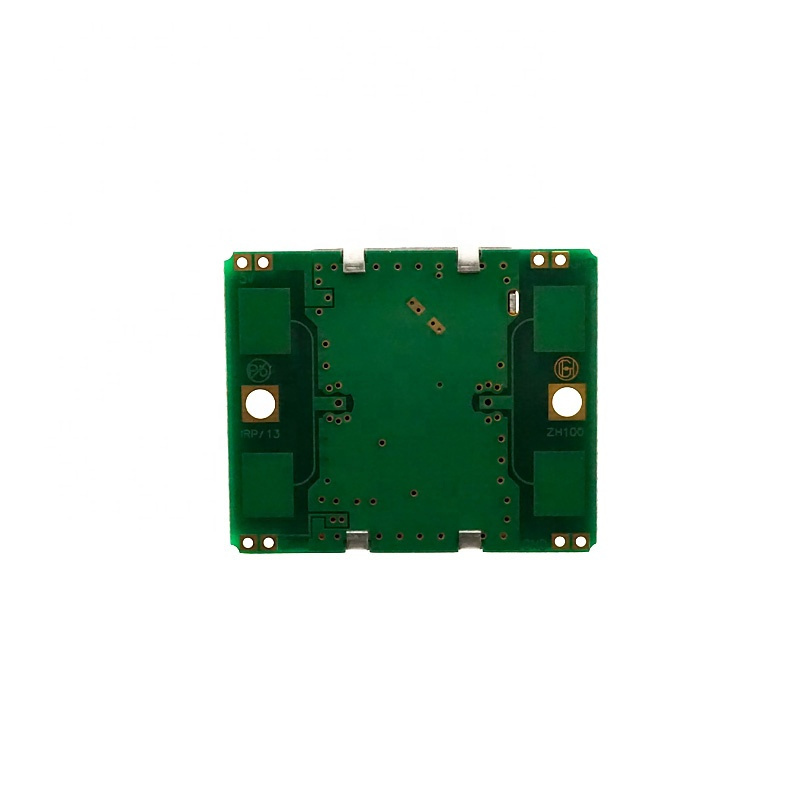

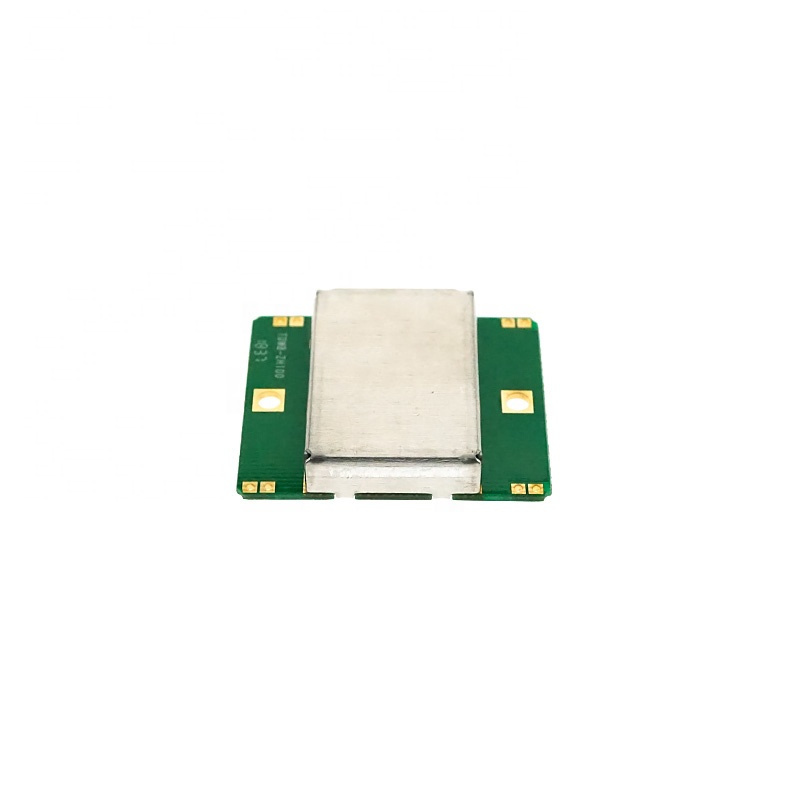

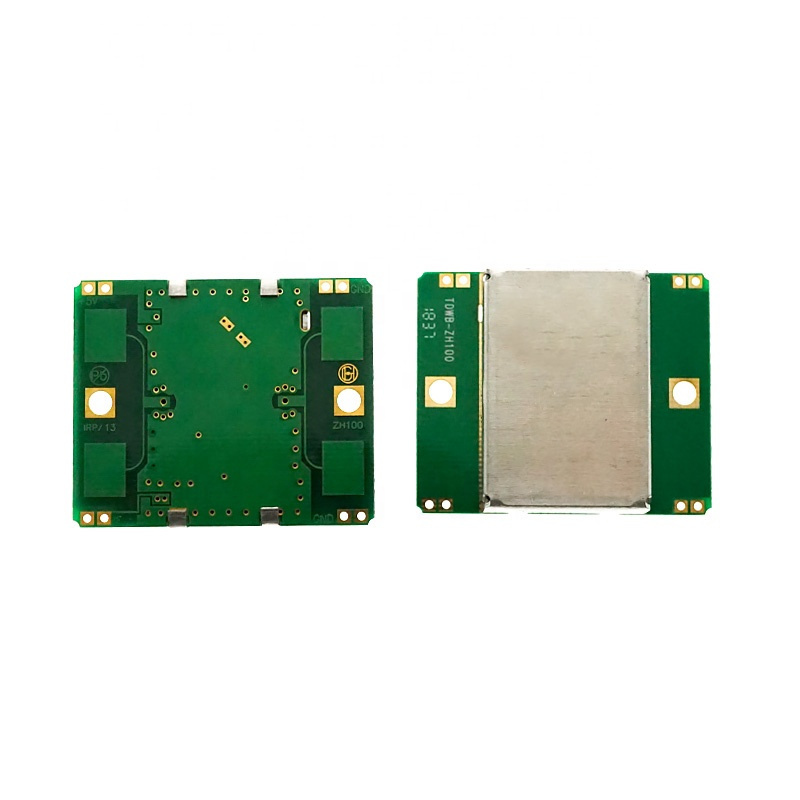

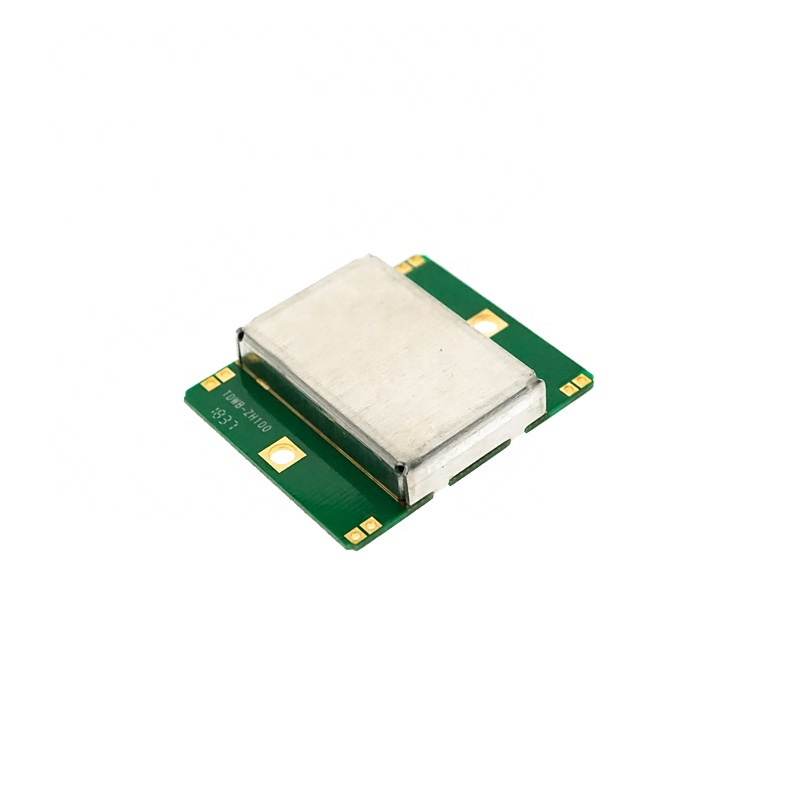

Mikrowellen-Doppler-Radarsensor HB100 (OT5212)

Dieser Miniatur-Mikrowellen-Bewegungssensor HB100 ist ein bistatisches X-Band-Doppler-Transceiver-Modul. Der eingebaute dielektrische Resonator-Oszillator (DRO) und ein Paar Microstrip-Patch-Antennen-Arrays machen es ideal für den OEM-Einsatz in Bewegungserkennungsgeräten. Dieses Modul eignet sich ideal zur Reduzierung von Fehlalarmen bei Einbruchmeldern bei der Arbeit mit Passiv-Infrarot-Sensoren (PIR). Es kann auch zum automatischen Öffnen von Türen und zur Steuerung der Fahrzeuggeschwindigkeit verwendet werden.

Eigenschaften:

Toller Ersatz für defektes oder defektes Doppler-Radar-Mikrowellen-Bewegungssensormodul
Sehr widerstandsfähig gegen Funk Frequenzstörungen
Erkennungsreichweite: Mehr als 20 Meter
Ausgangsleistung: 5 mW
Größe (L x B x T): Ca. 1,75 x 1,45 x 0,3 Zoll / 4,4 x 3,7 x 0,8 cm
Berührungslose Erkennung
Unabhängig von Temperatur, Luftfeuchtigkeit, Lärm, Luftstrom, Staub, Licht usw., Geeignet für raue Umgebungen
Starke Beständigkeit gegen HF-Störungen
Geringe Kosten und geringer Stromverbrauch.
RF der Mikrowellensensor.und nutzt das Doppler-Prinzip.

Spezifikationen:

Sender:< br />Frequenz: 10,525 GHz
Genauigkeit der Frequenzeinstellung: 3 MHz
Ausgangsleistung (min.): 13 dBm EIRP
Betriebsspannung: + 5 V +/- 0,25 V
Betriebsstrom (CW): 60 mA max, 37 mA typisch
Oberwellenemission: -10 dBm

Empfänger:
Empfindlichkeit (10 dB S/N-Verhältnis) in 3 Hz bis 80 Hz Bandbreite: -86 dBm
Ton in 3 Hz bis 80 Hz Bandbreite: 10 μV
Antennenverstärkung: 8 dBi
E Flugzeug 3 dB Breite: 36'.
H Flugzeug 3 dB Breite: 72'

Abmessungen
Länge: 4,62 cm
Breite: 3,6 cm
Höhe: 0,85 cm
