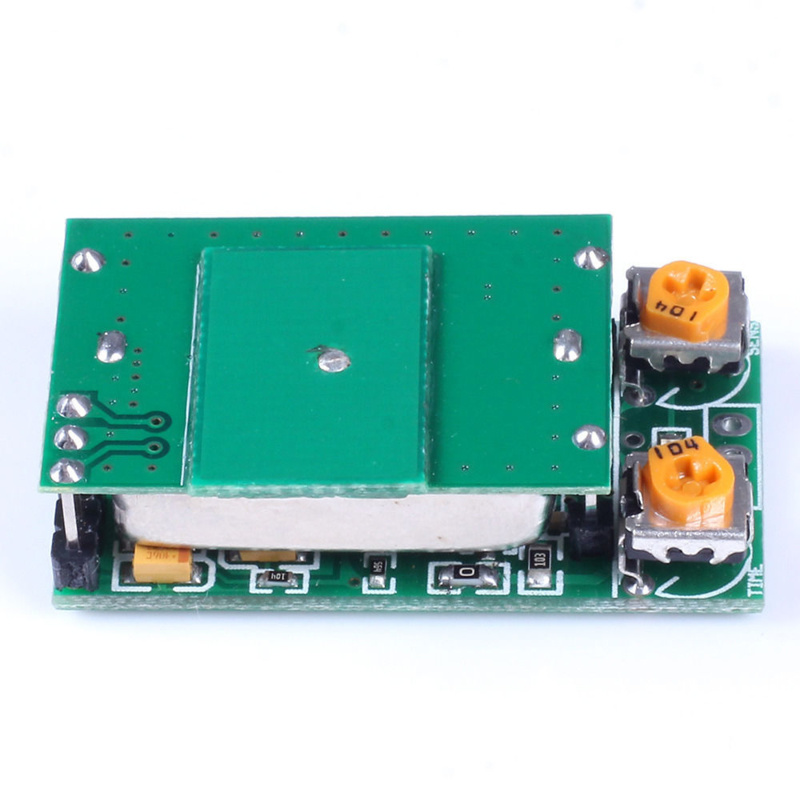

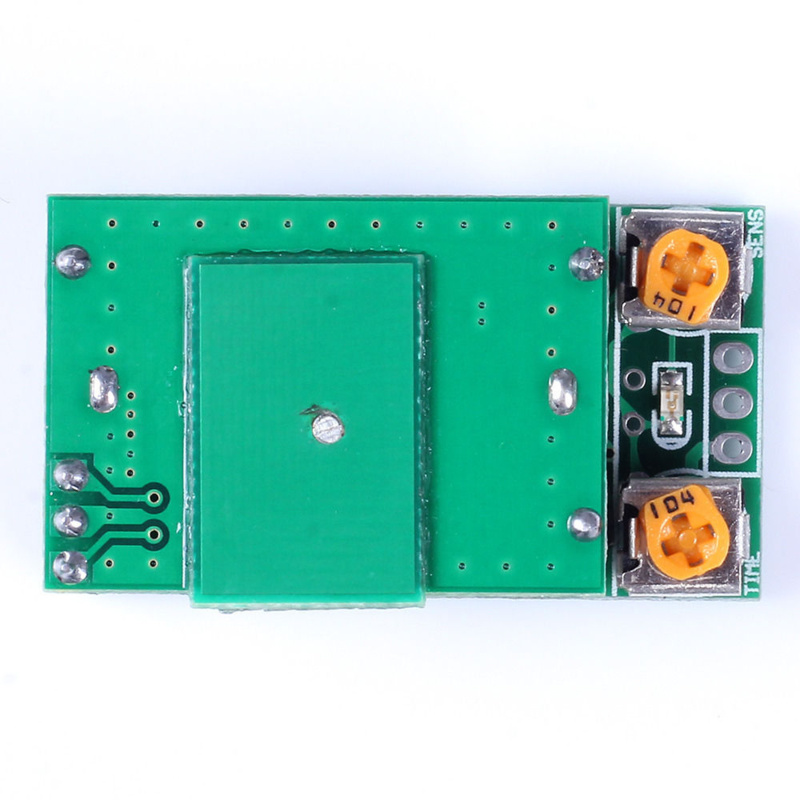

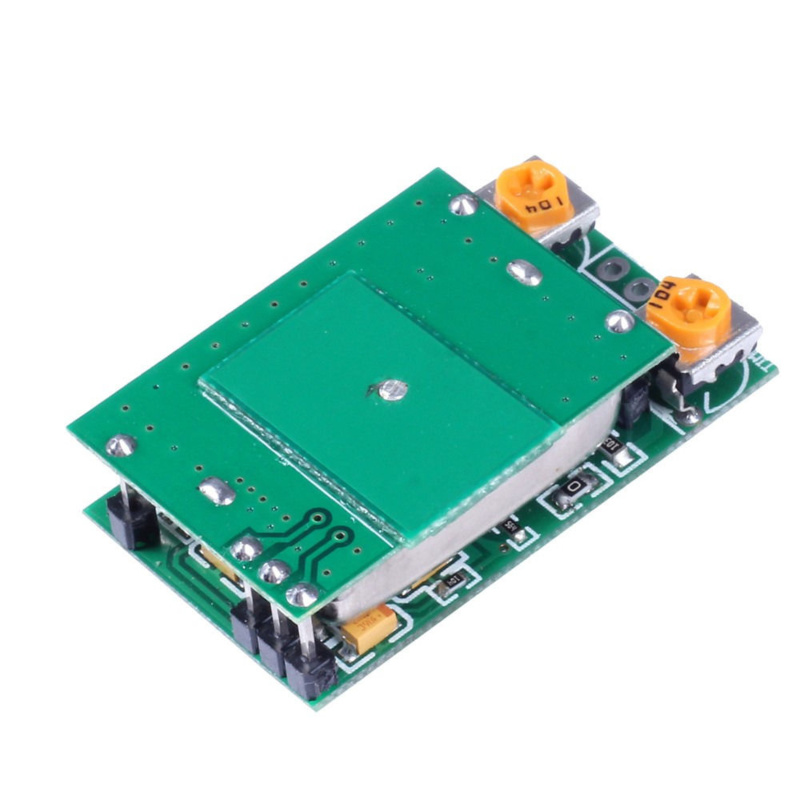

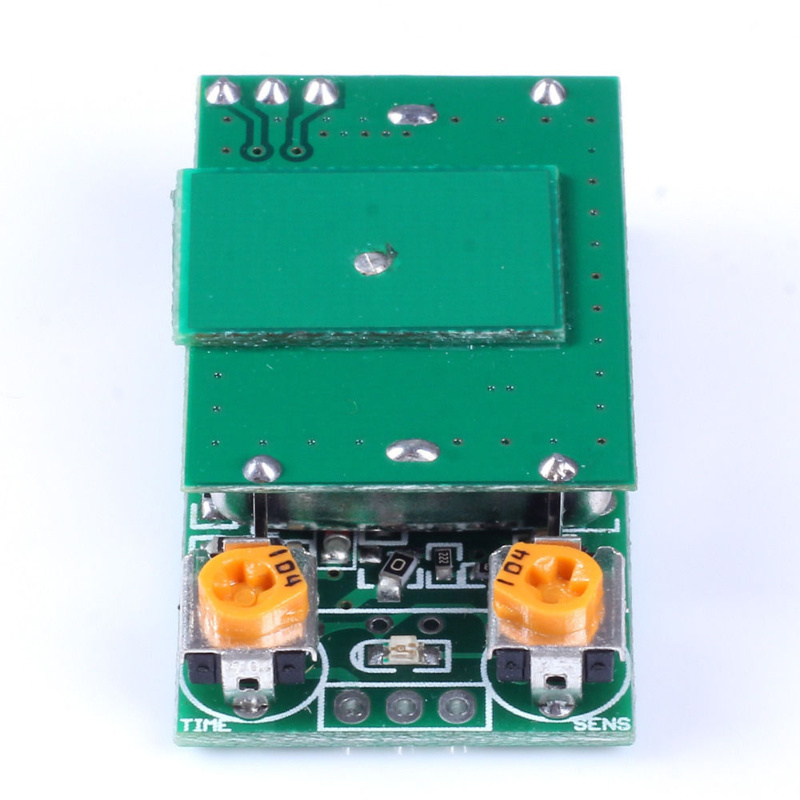

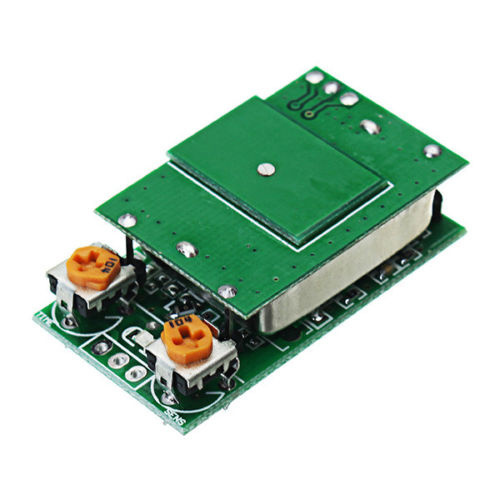

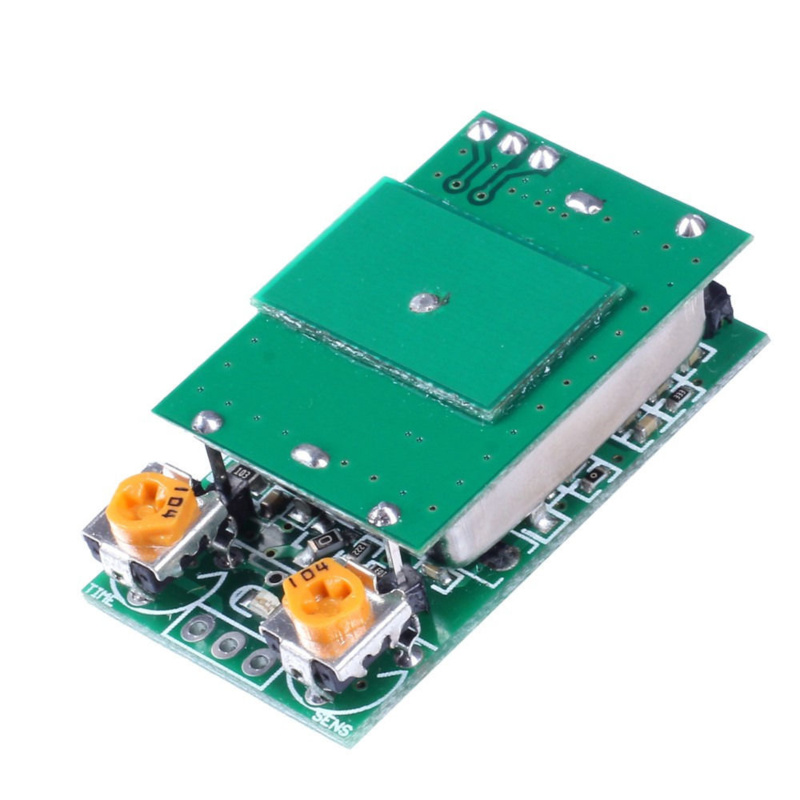

Mikrowellenradar-Bewegungssensor (Doppler) – 5,8 GHz HFS-DC06 (OT3500)
Dieses Sensormodul ist eine Alternative zu PIR-Sensoren, die häufig in Sicherheitssystemen verwendet werden. Dieser Sensor erkennt Bewegungen basierend auf der „Mikrowellen-Doppler-Radar“-Technologie.
Kann sich bewegende Personen und Objekte erkennen, sogar durch Glas und dünne Wände hindurch (Human Presence Detector). Der Sensor erkennt Veränderungen im Echo.
hier ansehen Anschlussdiagramm und Beispielcode >>>
Reichweite: bis zu 12 Meter
Anwendungen:
- Intelligente (LED-)Beleuchtung
- Sicherheit
- Spielzeug zur Körpererkennung
- Industrielle Automatisierung und Steuerung
- Automatische Erkennungsausrüstung< /li>
- Batteriebetriebene automatische Steuerung
Merkmale
- ISM-Band
- Betriebsspannung: DC 5 V,
- Strom: 30 mA
- Ausgang: Hochpegelsignal
- Installationshöhe: 2–6 m
- Erfassungsentfernung 3–20 m ( einstellbar)
- Erkennungswinkel: Direkt vorwärts 360 Grad
- Erkennungszeit: 2-120s (einstellbar)
- Abmessungen 39x22x11mm
GND wird an den Minuspol angeschlossen
Wichtig: Verwenden Sie für dieses Modul mehr als 30 mA mit stabiler Spannung. Der Betrieb dieses Moduls wird minimiert, wenn es neben großen Metalloberflächen oder in einem Metallgehäuse platziert wird.
