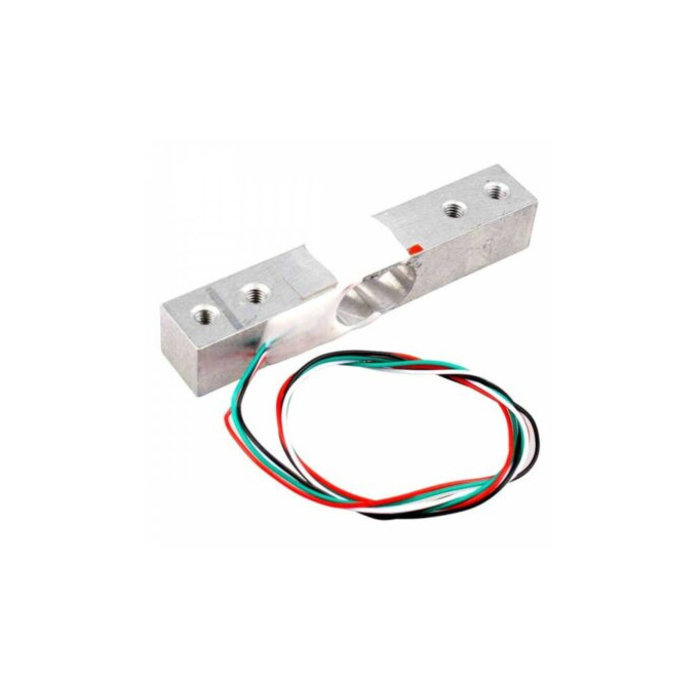

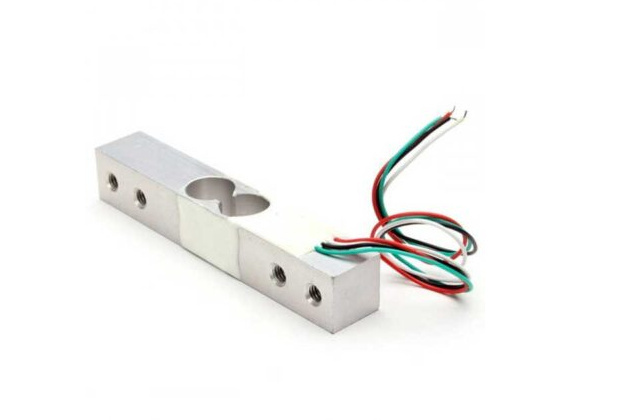

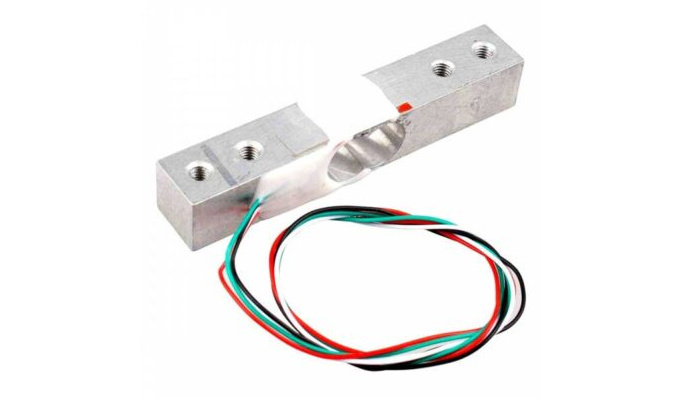

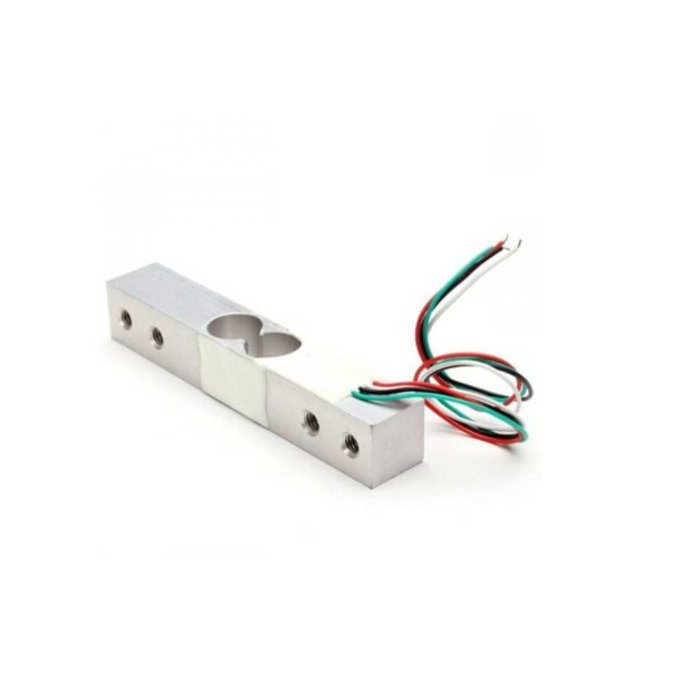

Capteur de cellule de charge 5 kg YZC-131 avec câblage (OT3577)

Cette cellule de charge est adaptée pour mesurer jusqu'à 5 kg et est utilisée, entre autres, dans les balances de cuisine numériques. Pour lire le capteur, vous avez Amplificateur de cellule de charge HX-711 requis. Vous ne pouvez pas connecter le capteur directement à un Arduino.

Il y a 4 trous taraudés dans la cellule de charge afin que vous puissiez la monter en toute sécurité avec des boulons M4. Lors du montage, assurez-vous qu'il est monté correctement pour mesurer de manière fiable : avec la flèche verte pointant vers le sol

Spécifications techniques</ p>

• Plage de mesure : 0 à 5 kg
• Dimensions : 75 x 12,70 x 12,70 mm
• Poids : 30 grammes
• Nombre de fils : 4 </ li>

Câbles de connexion

• Rouge : + Excitation
• Noir : - Excitation
• Vert : + Signal</li >

li>

• Blanc : - Signal
