Déploiement du module de capteur de température/humidité - HTU21D (OT3567)

Ce module contient le HTU21D, un capteur combiné d'humidité et de température. Le capteur lui-même fonctionne à 3V. L'arrière du module contient un régulateur 3,3 V et des transistors MOSFET à décalage de niveau pour rendre le module compatible avec les microcontrôleurs 3,3 V et 5 V. Cela le rend bien adapté pour une utilisation avec Arduino et Esp32, entre autres.

En raison de la petite taille du module, il peut être monté dans à peu près n'importe quoi pour surveiller ou contrôler l'humidité et/ou la température, comme comme thermostats, hygrostats, stations météo intérieures et appareils similaires.

CARACTÉRISTIQUES PRINCIPALES :

• Indique l'humidité sur une plage de 0 % à 100 % RH
• La précision de la mesure de l'humidité est de ±2 % au-dessus de 5 à 95 % RH (typ)
• Rapporte la température dans une plage de -40 à 125 °C
li>La précision de lecture de la température est de ±0,6 °C sur une plage de -30 °C à 90 °C (typ)
• Temps de lecture rapide <50 ms
• Utilise l'interface I2C
Compatibilité logique 3,3 et 5 V

Le capteur HTU21D est capable de mesurer l'humidité sur toute la plage de 0 à 100 % HR avec une précision de ± 2 % sur la plage de 5 à 95 % avec un maximum de ± 5 % aux extrémités de la fourchette. La mesure de l'humidité a une résolution standard de 12 bits.

La plage de température maximale de l'appareil est de -40 à 125 °C. Le capteur de température HTU21D a une précision typique de ±0,4°C sur la plage de 0 à 70°C avec un maximum de ±1°C sur -30 à 90°C et un maximum de ±1,6°C aux extrémités de la plage de -40 à 125 °C. La mesure de température a une résolution standard de 14 bits.

Le capteur a une petite fenêtre pour que l'air entre en contact avec le capteur. Éloignez les contaminants de cette fenêtre car cela pourrait affecter la précision de la mesure de l'humidité. La fenêtre doit être laissée ouverte à l'air, mais elle peut être protégée de la poussière et des contaminants similaires avec une membrane en PTFE, un filet ou un autre matériau qui laisse encore passer l'air, ou en la plaçant dans une zone à travers laquelle l'air passe mais est protégé de l'excès de poussière ou d'humidité.

En cas de soudure sur la carte, il est plus sûr de ne pas utiliser de liquides pour nettoyer la carte, bien que cela puisse être fait si l'on prend soin de s'assurer que la solution de nettoyage ne fenêtre du capteur.

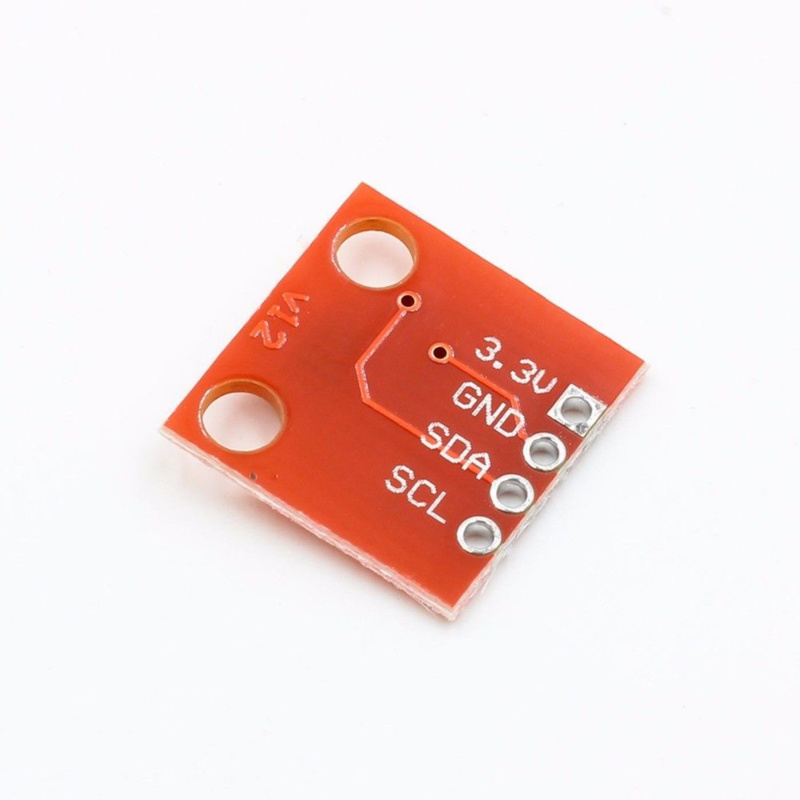

Connexions du module

Le module a un en-tête à 4 broches sur l'assemblage.

• VIN = Connecter à 3,3 V ou 5 V pour correspondre au MCU.

• GND = Connecter à la masse du système. Cette masse doit être commune au MCU.

• SCL = I2C Clock / SCL – Se connecte à SCL sur MCU

• SDA = I2C Data / SDA – Se connecte à SDA sur MCU

SPÉCIFICATIONS TECHNIQUES :

• Plage Vcc 3,3 à 5, 5 V
• Vmax <200uA
• Tmin Période d'échantillonnage minimum 50mS
• Humidité Max. plage 0 % à 100 % RH (± 5 % RH)
• Plage optimale 5 % à 95 % RH (± 2 % RH typ)
• Température Max. plage -40 à 125 °C (+1,6 °C)
• Plage optimale -30 à 90 °C (±0,6 °C typ )
• Dimensions L x l (PCB) 13,5 x 10,5 mm (0,53 x 0,42″)
