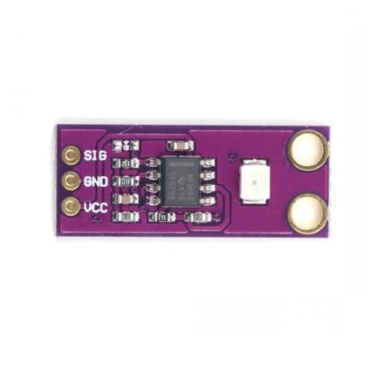

Module de capteur UV GUVA-S12SD (OT3549)

Convertisseur lumière UV analogique-tension pour mesurer l'intensité de la lumière UV.

Le module de capteur UV GUVA-S12SD est utilisé pour détecter l'intensité du rayonnement ultraviolet. Ce module a une sortie analogique qui change avec l'intensité de la lumière UV.

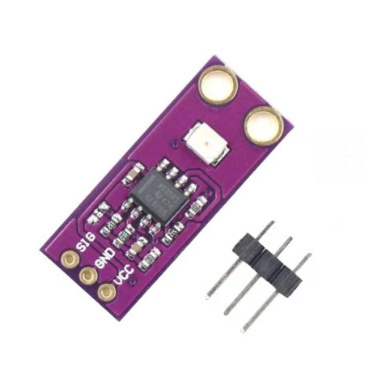

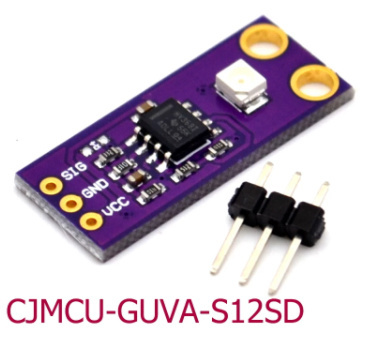

LE PACK COMPREND :

• Module de capteur de lumière UV GUVA-S12SD < /li>
• Embase mâle à 3 broches

CARACTÉRISTIQUES CLÉS :

• Détecte la lumière UV dans la plage de 240 nm &ndash ; 370nm
• Tension de sortie analogique proportionnelle à l'indice UV de la lumière UV incidente sur le détecteur
• Compatible 3,3 et 5V
• Le GUVA-S12SD est un véritable détecteur UV qui ne détecte que la lumière de 240 nm à 370 nm, les UV-B et la majeure partie du spectre UV-A. Il capte également le haut du graphique de sensibilité UV-C.GUVA-S12SD

Les longueurs d'onde UVC sont utilisées dans les lumières noires, les lits de bronzage, les émetteurs UV pour reptiles, les stérilisateurs germicides et des applications similaires. Ce module peut être utilisé pour surveiller le fonctionnement de ces appareils.

Il peut également être utilisé pour mesurer l'indice UV, qui fournit une échelle pour déterminer l'intensité du soleil UV et donc les mesures de protection à prendre.

L'échelle de l'indice UV est publié par l'EPA et vise à fournir des conseils aux personnes sur l'exposition au soleil et sur les mesures de protection à prendre pour minimiser les dommages causés par le soleil.

SIG ou SIO = signal de sortie &ndash ; Connectez-vous à l'entrée analogique MCU
GND = masse
VCC = 2,7 V à 5,5 V. Connectez-vous à Vcc à partir du MCU (généralement 3,3 ou 5 V)
Montage du module
Le module est livré avec la bande de tête mâle desserrée. L'en-tête peut être soudé en haut ou en bas du module, en fonction de l'utilisation prévue, ou des fils peuvent être utilisés pour établir les connexions.

Pour une utilisation sur planche à pain, nous plaçons les en-têtes en bas. La soudure est plus facile lorsque l'en-tête est branché sur une planche à pain sans soudure pour la maintenir en place pendant le processus de soudure.

Comment fonctionne le module de capteur UV GUVA-S12SD

Le module contient un double amplificateur opérationnel LM358 qui convertit la sortie de courant du capteur en une tension, puis amplifie cette sortie afin qu'elle puisse être lue par l'entrée analogique sur un MCU pour prendre des mesures UV.

L'ampli op du premier étage délivre une tension proportionnelle au photocourant du capteur 4.3 * en µA. Si le photocourant est de 0,1 μA (0,09 mW/cm^2), alors la sortie est de 0,43 V

Cela alimente un ampli-op de deuxième étage avec un gain supplémentaire de 6,1x. Dans cet exemple, la sortie finale est de 0,43 V x 6,1 = 2,62 V.

Tel qu'il est configuré, le module est particulièrement utile pour mesurer des niveaux de lumière UV modérés à modérément élevés ou si le capteur est derrière un filtre à densité neutre est placé pour réduire le pourcentage d'UV qui frappe le capteur.

Si l'on souhaite mesurer des niveaux d'UV très élevés, la deuxième étape d'amplification peut être contournée. Ceci peut être réalisé en utilisant la résistance 5.1K "512" court-circuitez-le et retirez la résistance 1K à sa droite marquée "01B" ou "102". Cela modifie le gain de l'amplificateur de sortie en x1, le retirant ainsi du circuit. Avec ce changement, l'indice UV est alors calculé en multipliant la sortie par 10.

Veuillez noter qu'à partir du 6/2021, nous modifions ce module et qu'il est désormais livré avec une résistance de rétroaction de 1 M sur le premier étage , comme mentionné ci-dessus. Avant cette date, la résistance de rétroaction était de 10M. Les résistances 10M sont marquées 01F, les résistances 1M sont marquées 01E. Avec une résistance de rétroaction de 10M, la première étape est de 43 * photocourant du capteur en µA. Si le photocourant est de 0,1 μA (0,09 mW/cm^2), la sortie est de 4,3 V.
