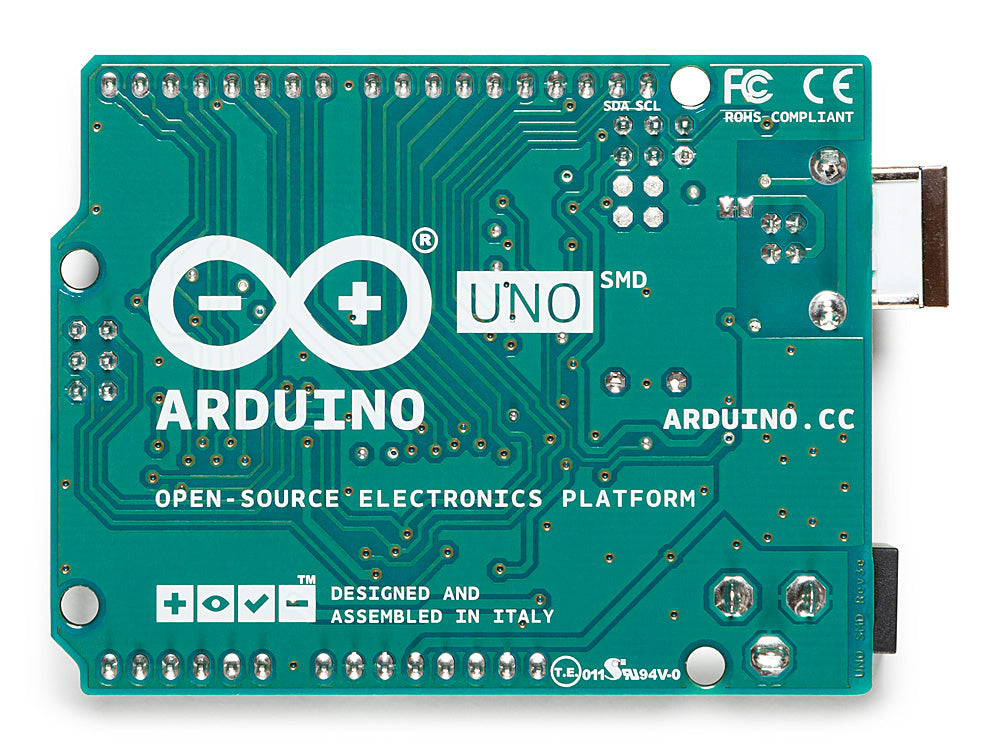

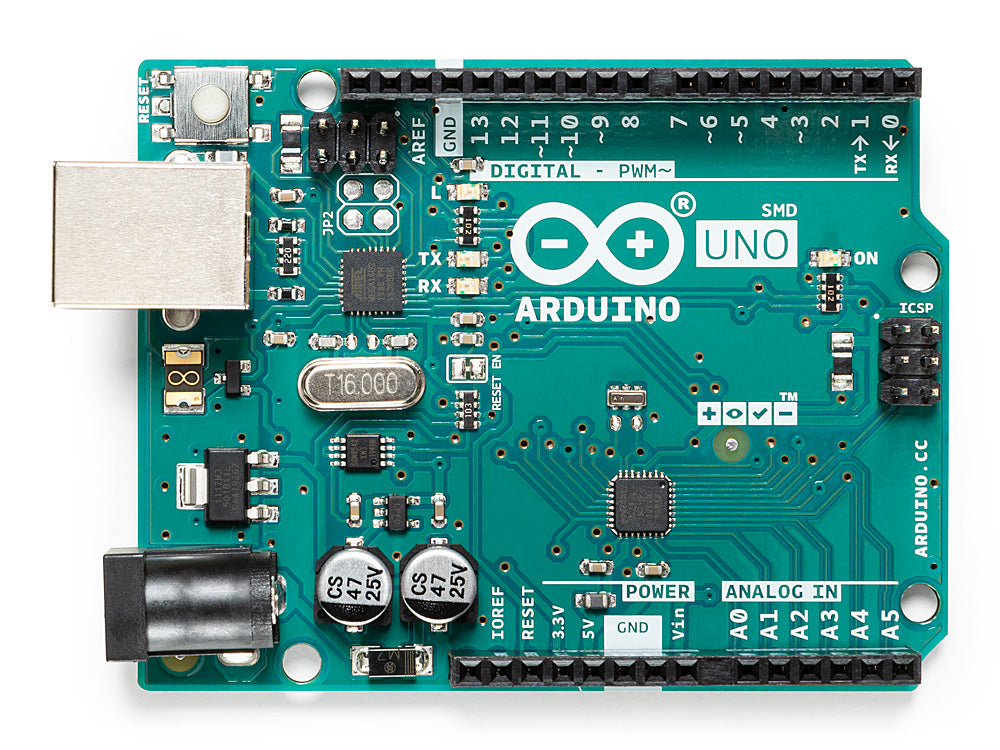

Arduino® UNO SMD Rev3 origineel (OTA008)

Arduino Uno Rev3 SMD - Microcontroller Board voor Beginners en Experts

De Arduino Uno Rev3 SMD is een veelzijdig microcontroller board gebaseerd op de ATmega328P. Of je nu een beginner bent in de wereld van elektronica en programmeren, of een ervaren maker, dit board biedt alles wat je nodig hebt om jouw creatieve projecten tot leven te brengen. Met een scala aan technische specificaties en handige functies, is de Uno Rev3 SMD een betrouwbare en krachtige keuze voor jouw elektronische avonturen.

Belangrijkste Kenmerken:

• Microcontroller: De Uno Rev3 SMD wordt aangedreven door de ATmega328P microcontroller, waardoor het een solide basis is voor jouw projecten.

• Digitale In-/Uitgangspinnen: Met maar liefst 14 digitale in-/uitgangspinnen (waarvan 6 kunnen worden gebruikt als PWM-uitgangen), heb je voldoende flexibiliteit om met verschillende componenten en sensoren te werken.

• Analoge Ingangen: De Uno Rev3 SMD beschikt over 6 analoge ingangen, waarmee je analoge signalen kunt verwerken, zoals sensordata.

• 16 MHz Keramische Resonator: Uitgerust met een nauwkeurige 16 MHz keramische resonator (CSTCE16M0V53-R0), garandeert de Uno Rev3 SMD een stabiele werking van jouw programma's.

• USB-verbinding: Sluit het board eenvoudig aan op een computer via de USB-aansluiting om je code te uploaden en je projecten te testen.

• Voedingsmogelijkheden: Voed het board via de USB-kabel of gebruik een AC-naar-DC-adapter of batterij voor draagbare toepassingen.

• ICSP Header en Resetknop: De ingebouwde ICSP-header maakt het mogelijk om de microcontroller te programmeren met behulp van een externe programmeerder. Met de resetknop kun je je code opnieuw starten wanneer dat nodig is.

Extra Functies in de R3-versie:

• ATmega16U2 USB-naar-serieel converter: Deze upgrade biedt een betere USB-communicatie, wat resulteert in een soepelere gegevensoverdracht.

• Uitgebreide pinout: De toevoeging van SDA- en SCL-pinnen voor TWI-communicatie en andere nieuwe pinnen, zoals IOREF voor het aanpassen van de shields aan de voedingsspanning en een gereserveerde pin voor toekomstig gebruik, vergroten de veelzijdigheid van het board.

• Verbeterde RESET-circuit: Het sterkere RESET-circuit verhoogt de betrouwbaarheid van het board.

Technische Specificaties:

• Microcontroller: ATmega328P

• Werkspanning: 5V

• Aanbevolen Inputspanning: 7-12V

• Maximale Inputspanning: 6-20V

• Digitale I/O-pinnen: 14 (waarvan 6 PWM-output bieden)

• PWM Digitale I/O-pinnen: 6

• Analoge Ingangen: 6

• DC-stroom per I/O-pins: 20 mA

• DC-stroom voor 3.3V Pin: 50 mA

• Flash-geheugen: 32 KB (waarvan 0.5 KB wordt gebruikt door de bootloader)

• SRAM: 2 KB

• EEPROM: 1 KB

• Kloksnelheid: 16 MHz

• Ingebouwde LED: Pin 13

• Afmetingen: 68.6 mm (L) x 53.4 mm (B)

• Gewicht: 25 g

Met de Arduino Uno Rev3 SMD heb je alle tools in handen om je eigen projecten te ontwerpen, prototypen te maken en je vaardigheden in elektronica en programmeren te ontwikkelen. Of je nu aan de slag gaat als hobbyist, student of professional, dit board is de ideale keuze om je creativiteit de vrije loop te laten. Dus, begin vandaag nog met experimenteren en ontdek de onbegrensde mogelijkheden van de Arduino Uno Rev3 SMD!
