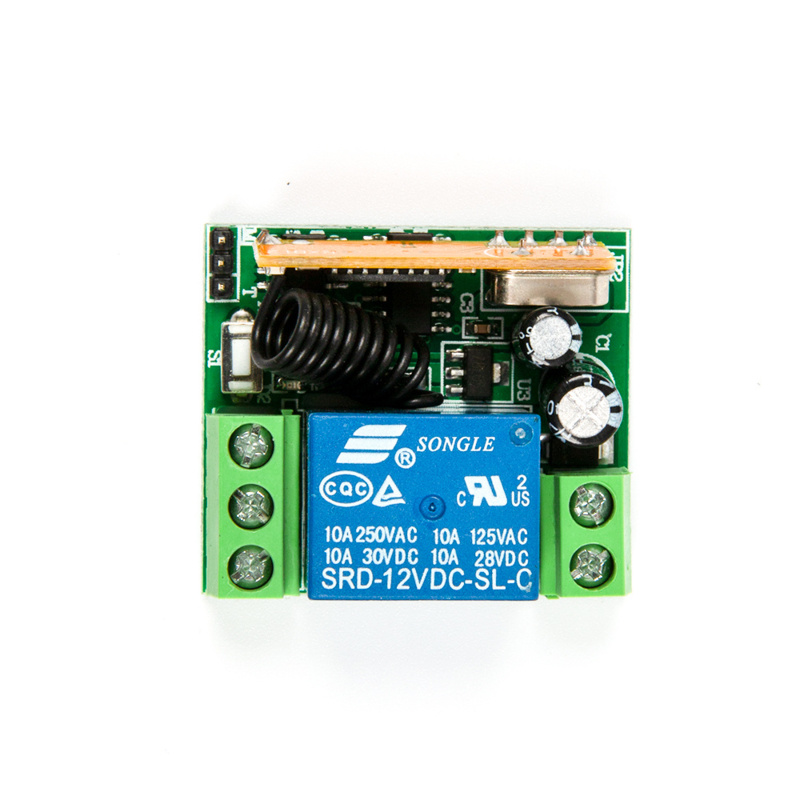

Draadloze Relaismodule incl. Afstandsbediening (2 knoppen) - 12V, 1 Kanaal, 433Mhz RF (OT3502)

1 Kanaals Relais Module met RF afstandsbediening. Bestaat uit een Relais ontvanger module en een afstandsbediening met 2 knoppen.

De knoppen zijn programmeerbaar en kunnen worden ingesteld als puls (zolang knop ingedrukt blijft zal relais geschakeld blijven) aan/uit of self lock (1x drukken is aan en nog een keer drukken is uit) of interlock (aan met ene knop en uit met andere knop).

• Bedrijfsspanning: 10-14V;
• Bedrijfsstroom: 40 mA (relais bedrijfstoestand)
• Ruststroom: 6 mA (relais release staat)
• 433 Mhz RF draadloze ontvangst
• Zendafstand > 100m (open ruimte)
• Ontvangstafstand: 80 m
• Bedrijfsmodus: puls, self lock of interlock
• Bedrijfsindicatie: LED1 (voeding indicatielampje)
• Relais laadcapaciteit: 250V AC-10A, 125V AC- 10A;30V -10A;28V -10A
• Afmetingen relais: 35x32x17mm
• Afmetingen afstandsbediening: 52x40x13mm

Pairen van de relaismodule met de afstandsbediening

Druk één keer op de pairing knop op het relaisboard. Druk vervolgens de knop in op de afstandsbediening die gepaird moet worden.

LET OP: De pairing knop kan op een andere plek zitten van het bordje maar er is altijd maar 1 wit pairing knopje.

Het is mogelijk om 2 relaismodules met 1 afstandsbediening te bedienen.

Puls of moment relais

Iedere knop op de afstandsbediening kan ingesteld worden als puls schakelaar. Knop indrukken en het relais schakelt in en de knop moet ingehouden worden om deze aan te laten staan. Zodra de knop wordt losgelaten schakelt het relais weer uit.

Self lock relais

Iedere knop op de afstandsbediening kan ingesteld worden als self lock schakelaar. Knop indrukken en het relais schakelt in. Druk de knop nogmaals in en het relais schakelt weer uit.

Interlock relais

Iedere knop op de afstandsbediening kan ingesteld worden als aan of uit schakelaar. Knop 1 indrukken en het relais schakelt in. Druk de andere knop in en het relais schakelt weer uit.

Middels een jumper kan ingesteld worden hoe het relais moet functioneren.
