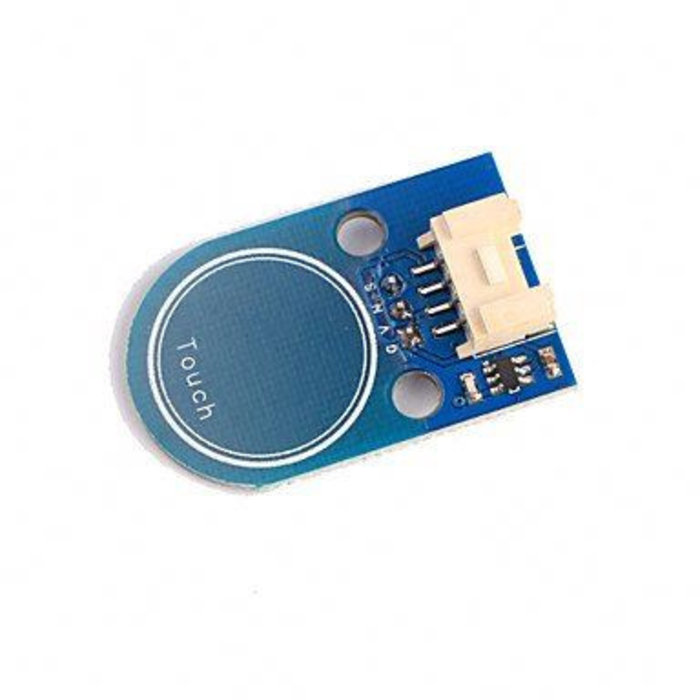

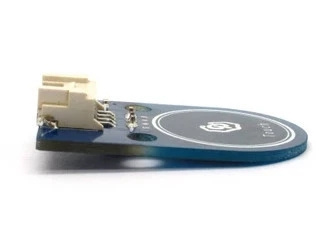

Dubbelzijdige Sensormodule/ Touch Switch Module - 4P/3P-interface (OT3626)

Hieronder vindt u de specificaties en aansluitinformatie voor de touchschakelaar module:

Productinformatie:

• PCB-afmetingen: 38.0mm x 24.0mm x 1.6mm
• Bedrijfsspanning: 3.3V of 5V DC
• Compatibele interfaces:

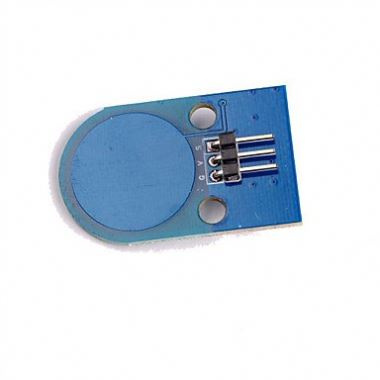

  • 2.54mm 3-pins interface
  • 4-pins Grove-interface (zie pinout details)

Pinout details (voor Grove-interface):

• S: Digitale uitgangspoort
• N: Niet-gebruikte pin
• V: Voedingsspanning (VDD)
• G: Aarde (GND)

De digitale uitgang is VDD wanneer de knop niet wordt ingedrukt, en 0V wanneer de knop wel wordt ingedrukt.

Elektrische Kenmerken:

• Voedingsspanning: 2V (min.) tot 5.5V (max.) DC, typisch 3V.
• Ruststroom (bij VCC=5V): Typisch 18 µA.
• Digitale uitgangsspanning (bij VCC=5V): 0V tot 5V.

Aansluiting op Arduino:

Verbind de 'S'-pin van de module met een digitale ingangspin op uw Arduino. Sluit de 'V'-pin aan op de 5V of 3.3V pin van de Arduino, en de 'G'-pin op de GND-pin van de Arduino.
