Water flow sensor (OT3229)

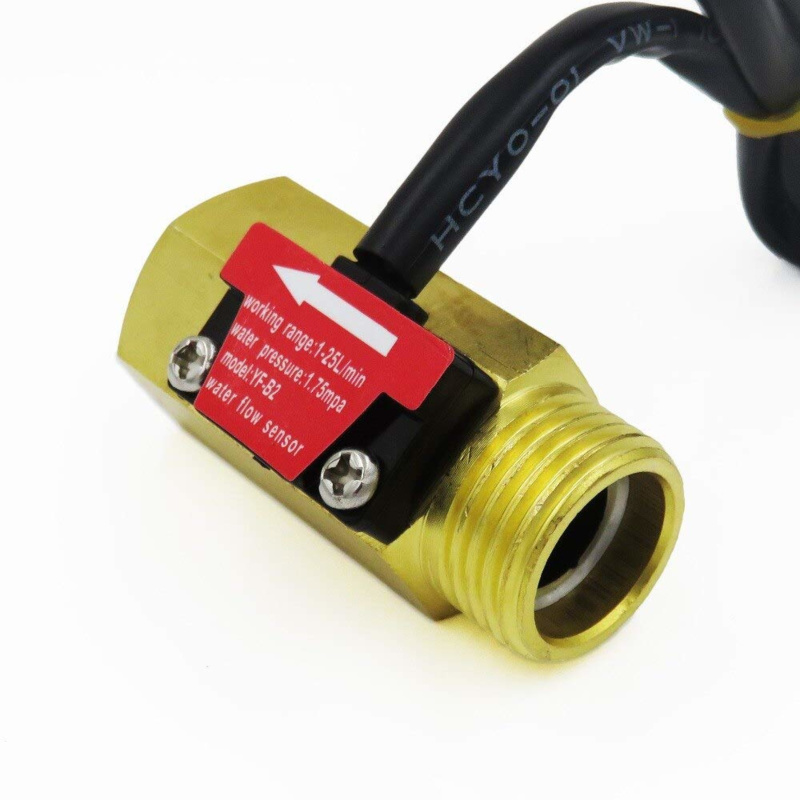

De YF-B2 waterstroomsensor is klein van formaat en gemakkelijk te installeren. De sensor is voornamelijk samengesteld uit een kunststof kleplichaam, een waterstroomrotor-assemblage en een Hall-sensor. Hij wordt geïnstalleerd aan het waterinlaateinde van de gasboiler om de waterstroom te detecteren.
Technische Specificaties:
- Werkspanningsbereik: DC 5~18V
- Minimale nominale werkspanning: DC 5V
- Maximale bedrijfsstroom: 15mA (DC 5V)
- Laadvermogen: ≤ 10mA (DC 5V)
- Bedrijfstemperatuurbereik: ≤80 ℃
- Toepassingsvochtigheidsbereik: 35% tot 90% RH (zonder vorst)
- Toegestane drukbestendigheid: Waterdruk onder 1.75 Mpa
- Opslagtemperatuur: -25 ~ +80 ℃
- Vochtigheid bij opslag: 25% ~ 95% RH
- Vloeistof temperatuur max: 120°C

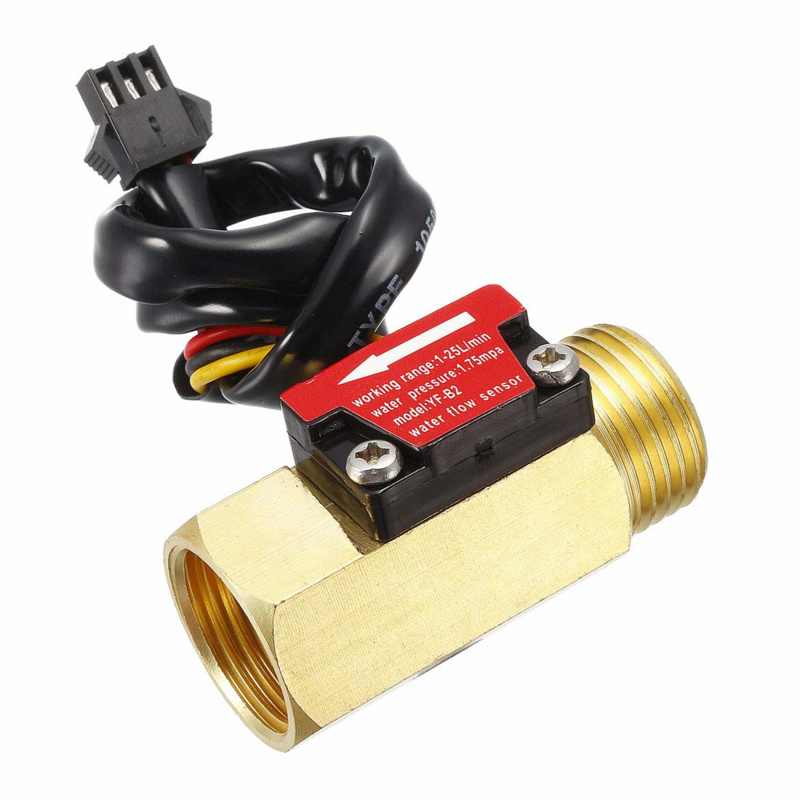

Aansluiten bedrading:
JST stekker
Rode draad: IN
Gele draad: OUT
Zwarte draad: GND
Uitvoerspecificaties:
- Uitgangspuls hoog niveau: > DC 4.5 V (invoerspanning DC 5 V)
- Uitgangspuls laag niveau: < DC 0.5 V (invoerspanning DC 5 V)
- Fijne uitgave (Flow -- pulsuitvoer): 1~ 25L/min ±3 %
- Uitgangspuls duty cycle: 50±10%
- Uitgangsstijgtijd: 0.04 μS
- Uitgangsvaltijd: 0.18 μS
- Flow - puls karakteristieken: Horizontale testpuls frequentie (Hz)=[ 11* Q]± 5 % (horizontale test) (Q is flow rate L/min)
Bestandheid tegen omgevingsinvloeden:
- Impactbestendigheid: het product is goed verpakt en vertoont geen abnormaliteiten wanneer het vrij valt van een hoogte van 50 cm in de X-, Y-, en Z-richtingen naar het betonnen oppervlak. Nauwkeurigheid varieert binnen 5%.
- Isolatieweerstand: De isolatieweerstand tussen de Hall-sensor en het koperen kleplichaam is meer dan 100 MΩ. (DC 500V)
- Warmtebestendigheid: in een omgeving van 80 ± 3 ℃ gedurende 48 uur, terug naar normale temperatuur gedurende 1-2 uur zonder afwijkingen, en de onderdelen hebben geen scheuren, ontspanning, uitzetting, vervorming en andere verschijnselen, en de nauwkeurigheid verandert binnen 10%.
- Koudebestendigheid: in -20±3 ℃ omgeving voor 48 uur, terug naar normale temperatuur voor 1-2 uur zonder abnormaliteit, en de onderdelen hebben geen scheuren, ontspanning, uitzetting, vervorming en andere verschijnselen, en de nauwkeurigheid verandert
Eight, flow --- pulse characteristics refer to the table F=11*Q | |||||||||
flow | pulse | error | min | max | flow | pulse | error | min | max |
2 | 22 | ± 1.020 | 22.44 | 21.56 | 6.1 | 67.1 | ±3.2 | 68.44 | 65.76 |
2.1 | 23.1 | ± 1.021 | 23.59 | 22.64 | 6.2 | 68.2 | ±3.3 | 69.56 | 66.90 |
2.2 | 24.2 | ± 1.022 | 24.68 | 23.72 | 6.3 | 69.3 | ±3.4 | 70.69 | 67.91 |
2.3 | 25.3 | ±1.023 | 25.83 | 24.79 | 6.4 | 70.4 | ±3.5 | 71.81 | 69.06 |
2.4 | 26.4 | ±1.024 | 26.93 | 25.87 | 6.5 | 71.5 | ±3.6 | 72.93 | 70.07 |
2.5 | 27.5 | ±1.025 | 28.08 | 26.95 | 6.6 | 72.6 | ±3.7 | 74.05 | 71.22 |
2.6 | 28.6 | ±1.026 | 29.17 | 28.03 | 6.7 | 73.7 | ±3.8 | 75.17 | 72.23 |
2.7 | 29.7 | ±1.027 | 30.32 | 29.11 | 6.8 | 74.8 | ±3.9 | 76.30 | 73.38 |
2.8 | 30.8 | ±1.028 | 31.42 | 30.18 | 6.9 | 75.9 | ±3.10 | 77.42 | 74.38 |
2.9 | 31.9 | ±1.029 | 32.57 | 31.26 | 7 | 77 | ±3.11 | 78.54 | 75.54 |
3 | 33 | ±1.030 | 33.66 | 32.34 | 7.1 | 78.1 | ±3.12 | 79.66 | 76.54 |
3.1 | 34.1 | ±1.031 | 34.82 | 33.42 | 7.2 | 79.2 | ±3.13 | 80.78 | 77.70 |
3.2 | 35.2 | ±1.032 | 35.90 | 34.50 | 7.3 | 80.3 | ±3.14 | 81.91 | 78.69 |
3.3 | 36.3 | ±1.033 | 37.06 | 35.57 | 7.4 | 81.4 | ±3.15 | 83.03 | 79.85 |
3.4 | 37.4 | ±1.034 | 38.15 | 36.65 | 7.5 | 82.5 | ±3.16 | 84.15 | 80.85 |
3.5 | 38.5 | ±1.035 | 39.31 | 37.73 | 7.6 | 83.6 | ±3.17 | 85.27 | 82.01 |
3.6 | 39.6 | ±1.036 | 40.39 | 38.81 | 7.7 | 84.7 | ±3.18 | 86.39 | 83.01 |
3.7 | 40.7 | ±1.037 | 41.55 | 39.89 | 7.8 | 85.8 | ±3.19 | 87.52 | 84.17 |
3.8 | 41.8 | ±1.038 | 42.64 | 40.96 | 7.9 | 86.9 | ±3.20 | 88.64 | 85.16 |
3.9 | 42.9 | ±1.039 | 43.80 | 42.04 | 8 | 88 | ±3.21 | 89.76 | 86.33 |
4 | 44 | ±1.040 | 44.88 | 43.12 | 8.1 | 89.1 | ±3.22 | 90.88 | 87.32 |
4.1 | 45.1 | ±1.041 | 46.05 | 44.20 | 8.2 | 90.2 | ±3.23 | 92.00 | 88.49 |
4.2 | 46.2 | ±1.042 | 47.12 | 45.28 | 8.3 | 91.3 | ±3.24 | 93.13 | 89.47 |
4.3 | 47.3 | ±1.043 | 48.29 | 46.35 | 8.4 | 92.4 | ±3.25 | 94.25 | 90.64 |
4.4 | 48.4 | ±1.044 | 49.37 | 47.43 | 8.5 | 93.5 | ±3.26 | 95.37 | 91.63 |
4.5 | 49.5 | ±1.045 | 50.54 | 48.51 | 8.6 | 94.6 | ±3.27 | 96.49 | 92.80 |
4.6 | 50.6 | ±1.046 | 51.61 | 49.59 | 8.7 | 95.7 | ±3.28 | 97.61 | 93.79 |
4.7 | 51.7 | ±1.047 | 52.79 | 50.67 | 8.8 | 96.8 | ±3.29 | 98.74 | 94.96 |
4.8 | 52.8 | ±1.048 | 53.86 | 51.74 | 8.9 | 97.9 | ±3.30 | 99.86 | 95.94 |
4.9 | 53.9 | ±1.049 | 55.03 | 52.82 | 9 | 99 | ±3.31 | 100.98 | 97.12 |
5 | 55 | ±1.050 | 56.10 | 53.90 | 9.1 | 100.1 | ±3.32 | 102.10 | 98.10 |
5.1 | 56.1 | ±1.051 | 57.28 | 54.98 | 9.2 | 101.2 | ±3.33 | 103.22 | 99.28 |
5.2 | 57.2 | ±1.052 | 58.34 | 56.06 | 9.3 | 102.3 | ±3.34 | 104.35 | 100.25 |
5.3 | 58.3 | ±1.053 | 59.52 | 57.13 | 9.4 | 103.4 | ±3.35 | 105.47 | 101.44 |
5.4 | 59.4 | ±1.054 | 60.59 | 58.21 | 9.5 | 104.5 | ±3.36 | 106.59 | 102.41 |
5.5 | 60.5 | ±1.055 | 61.77 | 59.29 | 9.6 | 105.6 | ±3.37 | 107.71 | 103.59 |
5.6 | 61.6 | ±1.056 | 62.83 | 60.37 | 9.7 | 106.7 | ±3.38 | 108.83 | 104.57 |
5.7 | 62.7 | ±1.057 | 64.02 | 61.45 | 9.8 | 107.8 | ±3.39 | 109.96 | 105.75 |
5.8 | 63.8 | ±1.058 | 65.08 | 62.52 | 9.9 | 108.9 | ±3.40 | 111.08 | 106.72 |
5.9 | 64.9 | ±1.059 | 66.26 | 63.60 | 10 | 110 | ±3.41 | 112.20 | 107.91 |
