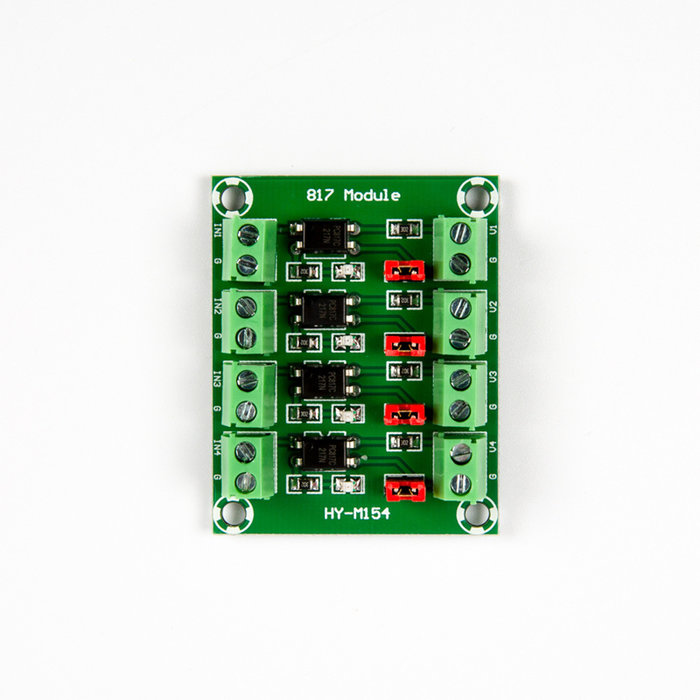

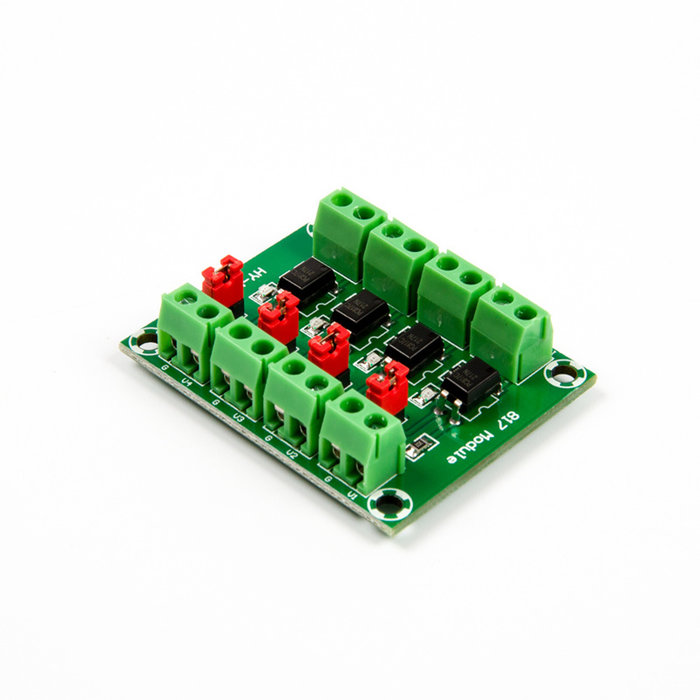

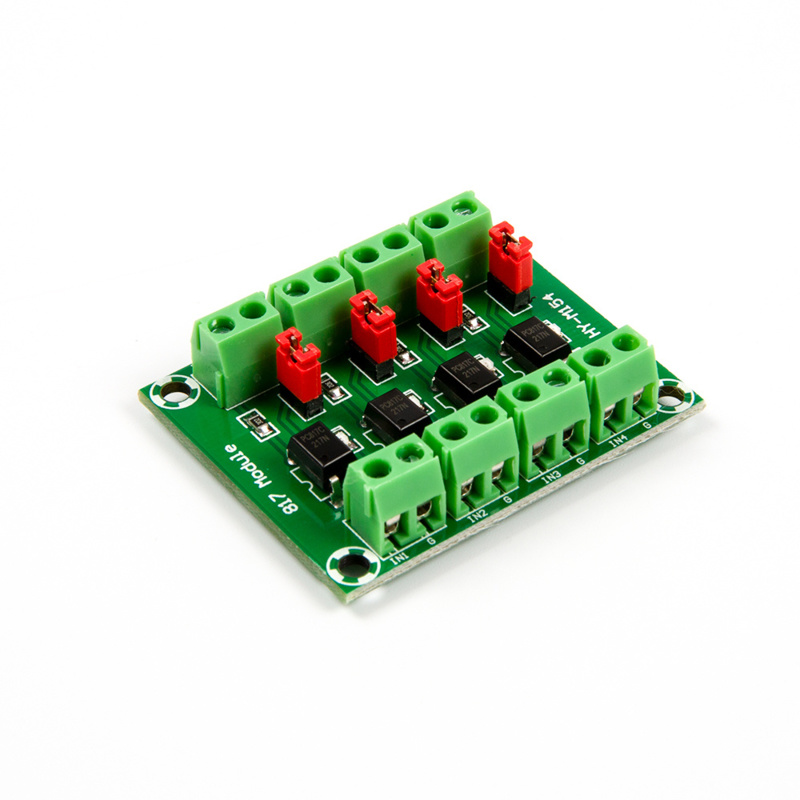

4-kanaals optocoupler isolatiemodule (OT3262)

Dit Optocoupler board is voorzien van 4 PC817X optocouplers. Voor een uitleg hoe optocouplers precies werken raden wij u aan om het filmpje bij dit product te bekijken (Engels).

Met de jumper worden de min/GND vlakken met elkaar verbonden voor een Common Ground. Om een volledige isolatie te krijgen dient de jumper dus verwijderd te worden.

Spanning ingang (IN1-IN4): 3.6-24V
Spanning uitgang (V1-V4): 3.6-30V
Maximaal vermogen per uitgang: 150mW
Maximale schakelfrequentie: 4kHz
Max. output stroom: 10mA

Download hier de datasheet van de PC817X optocoupler

Afmetingen
Lengte: 4,71cm
Breedte: 3,8cm
Hoogte: 1,2cm
