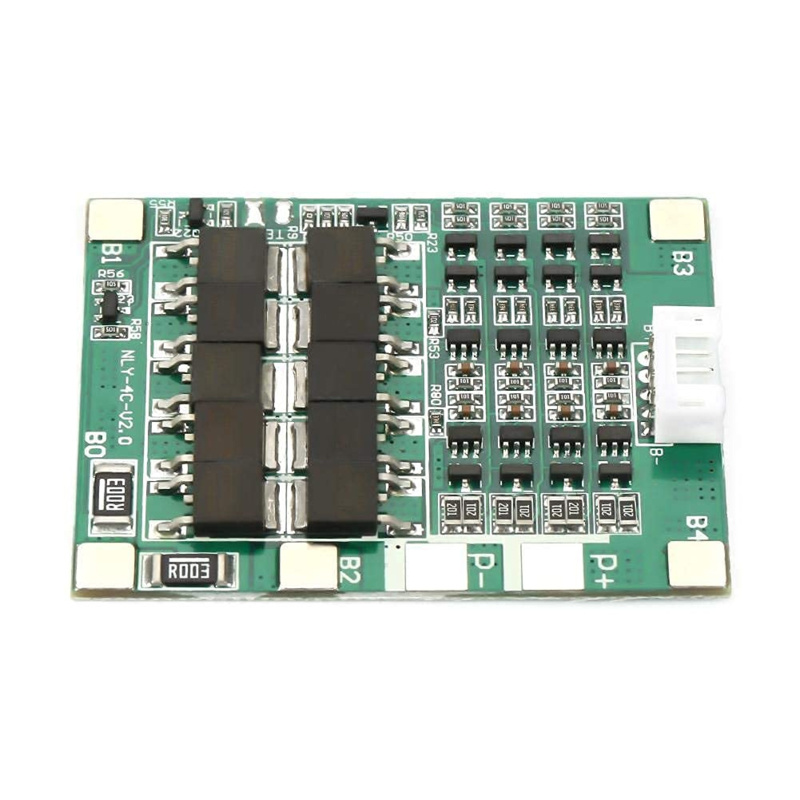

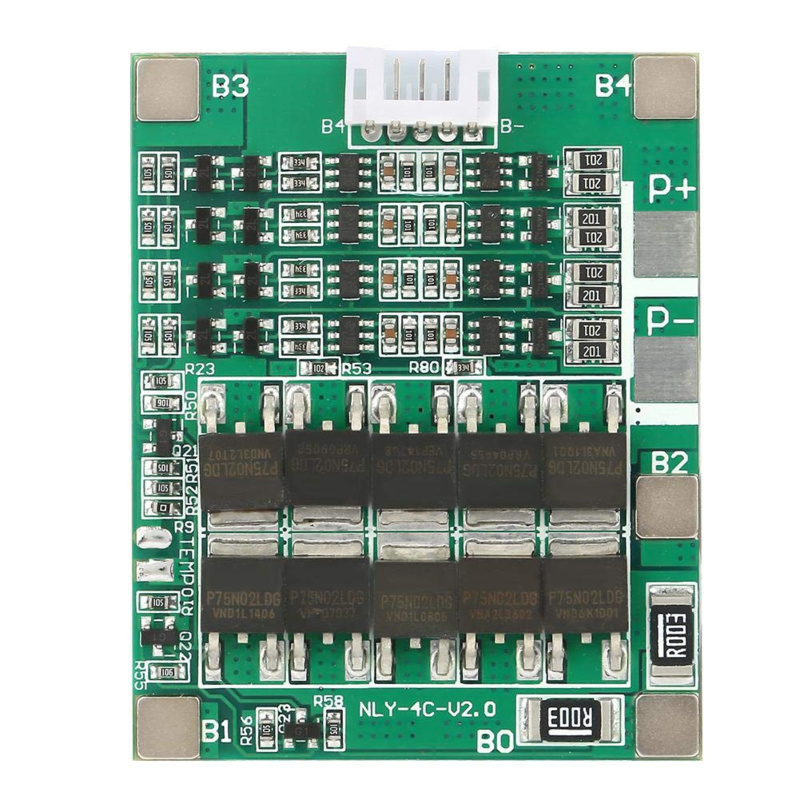

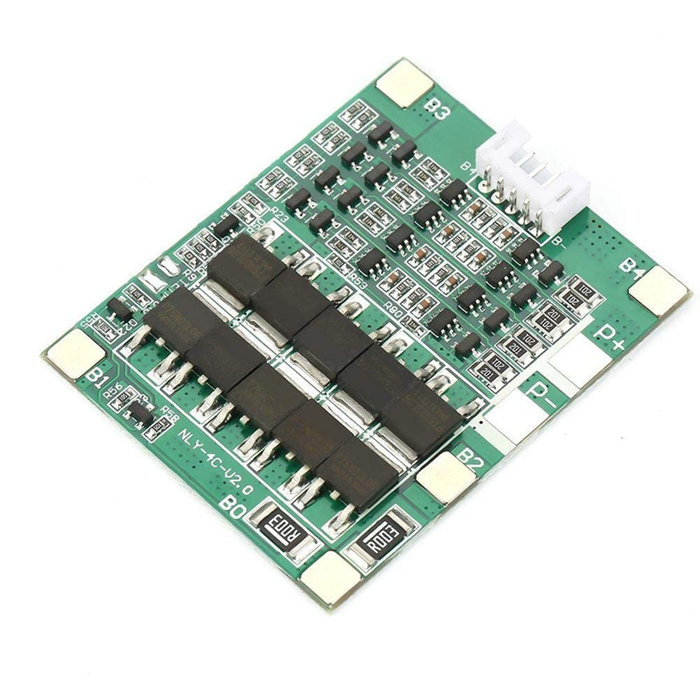

BMS 4S 30A Protectiecircuit met balanseer functie (OT3554)
Deze BMS (Battery Management System) zorgt ervoor dat bij het laden van 4 batterijen (zoals de 18650) van 3.7V alle batterijen even vol worden geladen. Stel dat één van de 4 batterijen wat ouder is of wat minder snel laadt dan heeft deze mogelijk wat meer laadtijd nodig om op hetzelfde niveau te komen. De BMS zorgt hiervoor.
Daarnaast zorg het BMS voor de bescherming van de batterijen tegen kortsluiting, teveel stroom of spanning etc.
Laadspanning: 16.8V
Maximale laadstroom: 30A*
Maximale continue ontlaadstroom: 30A*
Kortsluiting protectie: 75 ± 5A
Overladen protectie spanning (per cell/batterij): 4.25 ± 0.05V
Ontladen protectie spanning (per cell/batterij): 2.55 ± 0.08V
Balans functie: Ja
Afmetingen: 56x45x8mm
*Let op: Dit zijn de maxima van het BMS circuit. Aangesloten batterijen kunnen deze stroom mogelijk niet aan!

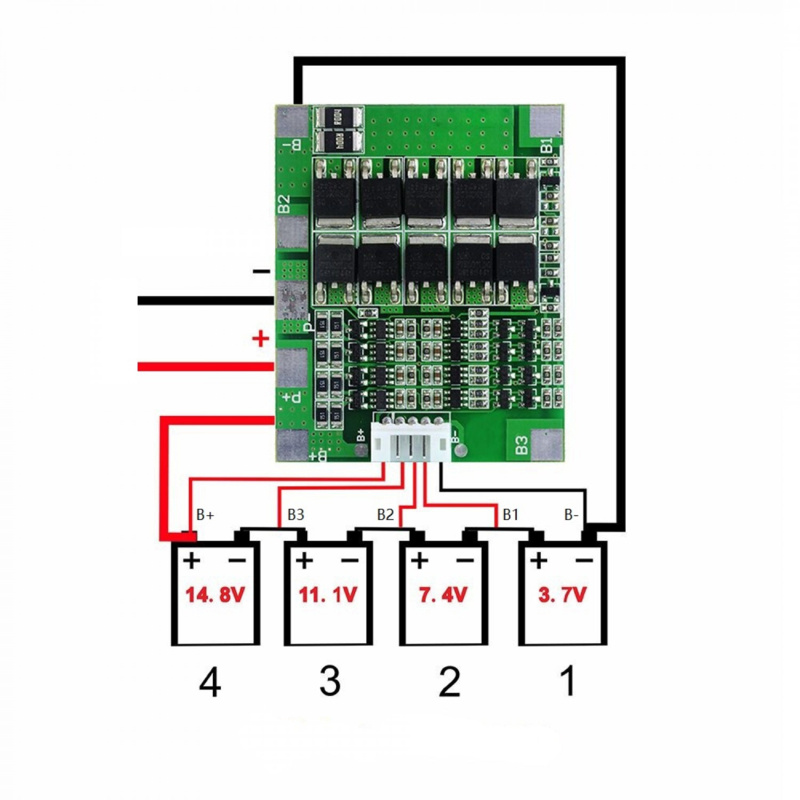

Pin beschrijving (Zie de afbeeldingen voor het aansluitschema):
B-: Min cell/batterij 1
B1: Plus cell/batterij 1, min cell/batterij 2
B2: Plus cell/batterij 2, min cell/batterij 3
B3: Plus cell/batterij 3, min cell/batterij 4
B+: Plus cell/batterij 4
P+: Plus uitgang batterijpakket
P-: Min uitgang batterijpakket
Gebruik de P+ en P- aansluitingen om het batterijpakket op te laden, en te ontladen.
Let op: Zelf een batterijpakket maken vereist kennis en kunde. Bij het verkeerd aansluiten van de batterijen of het BMW kunnen batterijen in brand vliegen of zelfs exploderen.
