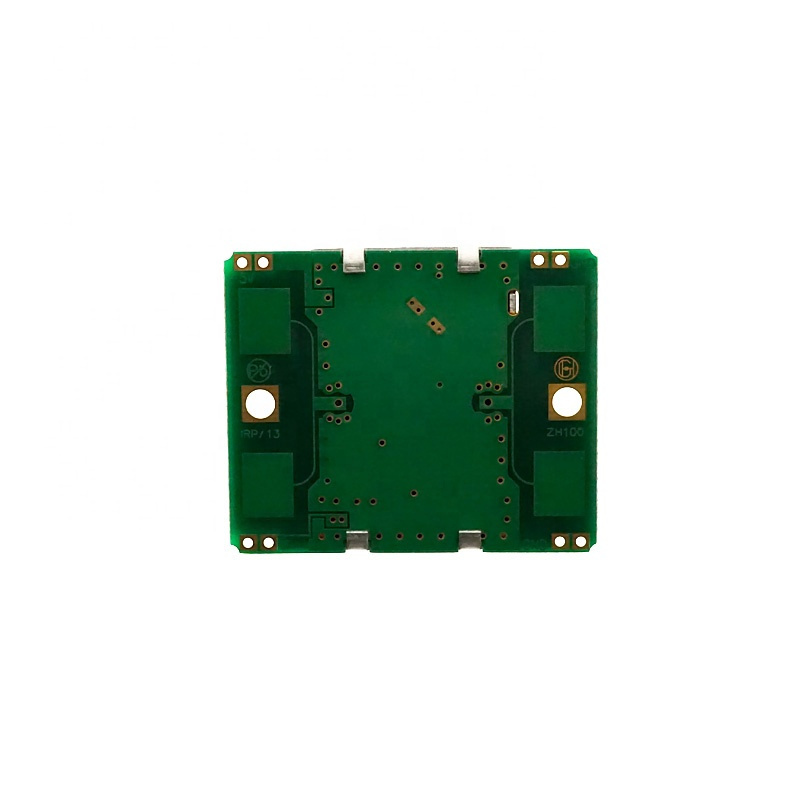

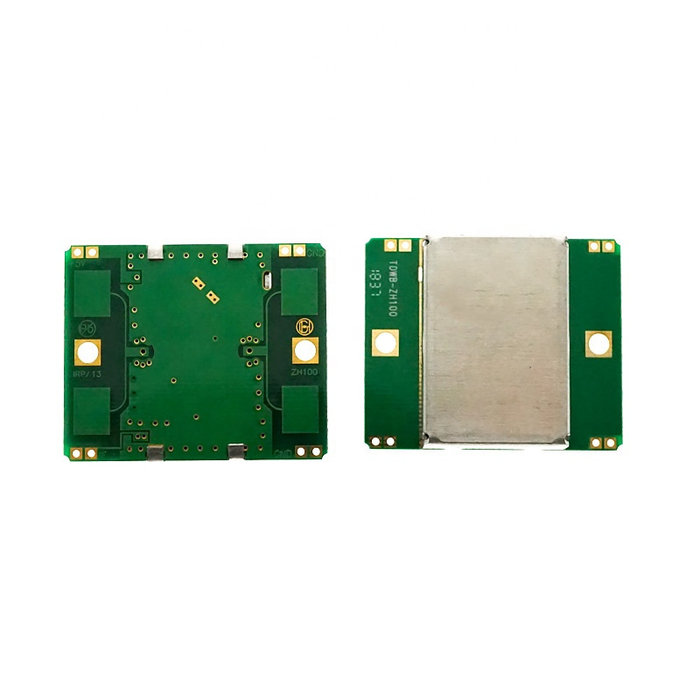

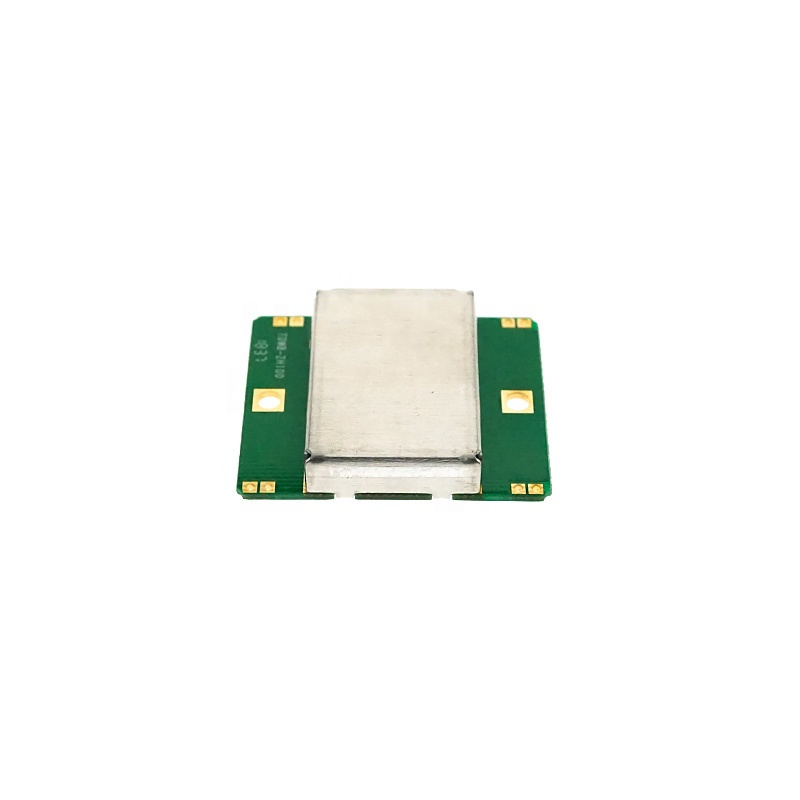

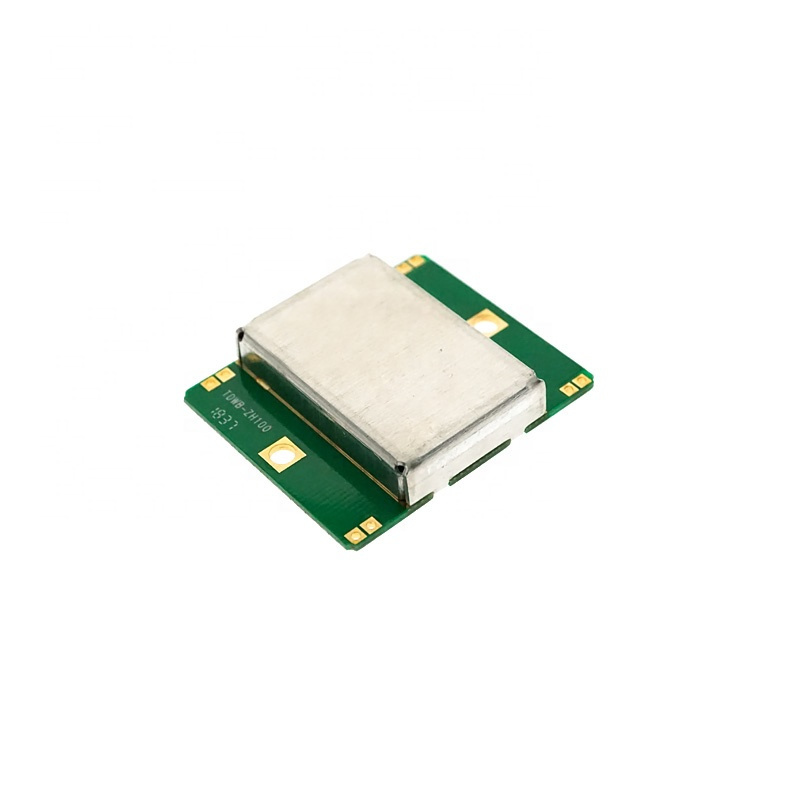

Microgolf doppler radar sensor HB100 (OT5212)

Deze HB100 Miniature Microwave Motion Sensor is een X-Band Bi-Statische Doppler transceiver module. De ingebouwde Dielectric Resonator Oscillator (DRO) en een paar Microstrip patch antenne array maken het ideaal voor OEM-gebruik in bewegingsdetectie apparatuur. Deze module is ideaal geschikt voor valse alarmen vermindering van indringerdetectoren bij samenwerking met passieve infrarood (PIR) sensor. Het kan ook worden gebruikt voor de automatische deuropening en de snelheid van het voertuig.

Kenmerken:

Geweldige vervanging voor defecte of defecte Doppler radar microgolf bewegingsensor module
Zeer bestand tegen radiofrequente interferentie
Detectiebereik: Meer dan 20 meter
Uitgangsvermogen: 5mW
Afmeting (L x B x T): Ongeveer. 1,75 x 1,45 x 0,3 inch / 4,4 x 3,7 x 0,8 cm
Niet-contactdetectie
Onafhankelijk van temperatuur, vochtigheid, geluid, luchtstroom, stof, licht, enz., Geschikt voor zware omgevingen
Sterke weerstand tegen RF interferentie
Lage kosten en laag energieverbruik.
RF de Microwave Sensor.and gebruik Doppler principe.

specificaties:

Zender:
Frequentie: 10.525GHz
Frequentie instelling nauwkeurigheid: 3MHz
Power Output (Min.): 13dBm EIRP
Bedrijfsspanning: + 5V +/- 0,25V
Bedrijfsstroom (CW): 60mA max, 37mA typisch
Harmonische uitstoot: -10dBm

Ontvanger:
Gevoeligheid (10dB S / N-verhouding) in 3Hz tot 80Hz bandbreedte: -86dBm
Geluid in 3Hz tot 80Hz bandbreedte: 10μV
Antenne Gain: 8dBi
E Vliegtuig 3dB Breedte: 36 '.
H Vliegtuig 3dB Breedte: 72 '

Afmetingen
Lengte: 4,62cm
Breedte: 3,6cm
Hoogte: 0,85cm
