MOSFET Module High Power 5-20V 10A - 4 Kanaals (OT3551)

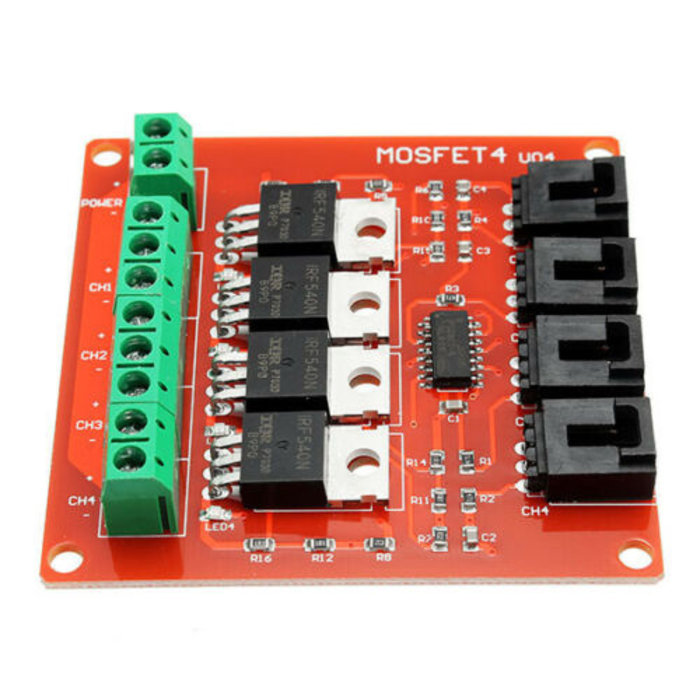

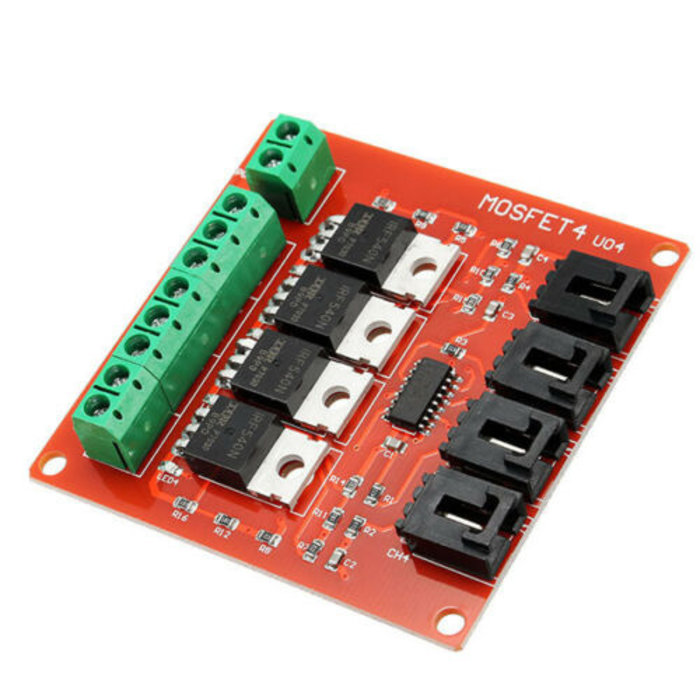

Deze MOSFET module op basis van IRF540 MOSFET maakt het mogelijk om 4 verschillende high-power apparaten aan te sturen.
De LED op de module geeft aan welke MOSFET is ingeschakeld. Dit board is met name handig voor het aansturen van een grote LED strip of een motor (in één richting) m.b.v. PWM.
Specificaties:
Ingangsspanning: 5 - 20V *
Maximaal stroom: ~10A (met koelblok tot 33A piek mogelijk)
Kan worden aangestuurd met 3.3V en 5V signalen (5V aangeraden)

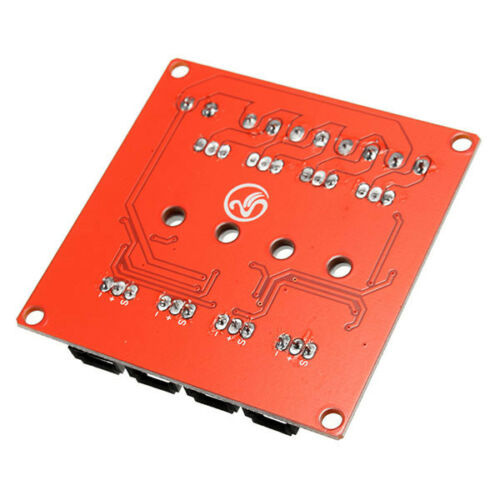

Heeft vier gaten van 3mm voor montage
Afmetingen: 66 x 66mm
* Let op: Op spanningen van 5-10V zal de weerstand in de MOSFET hoger zijn waardoor de maximale stroom lager uitvalt en de warmtedissipatie hoger wordt. Extra koeling is dan mogelijk vereist.

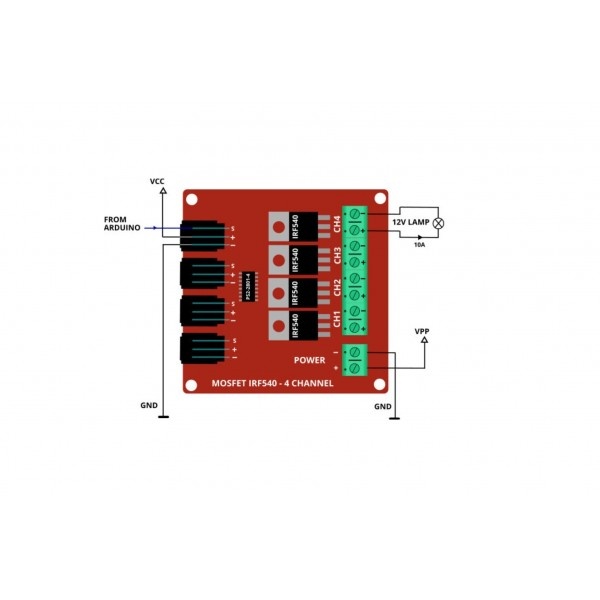

Pin beschrijvingen zwarte connectoren (rechts):
- : GND/ground/min van Arduino
+: VCC van Arduino (hoeft niet aangesloten te worden)
S: Signaal pin vanuit de Arduino
Pin beschrijvingen schroef terminal blocks (links):
Power +: VPP Ingangsspanning MOSFET (5 - 20V)
Power -: GND/ground/min van ingangsspanning
+: Positieve spanning voor te schakelen component
-: Negatieve spanning voor te schakelen component
Afmetingen
Lengte: 6,5cm
Breedte: 6,5cm
Hoogte: 1,4cm
