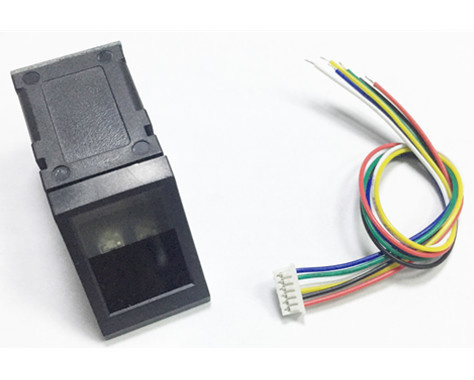

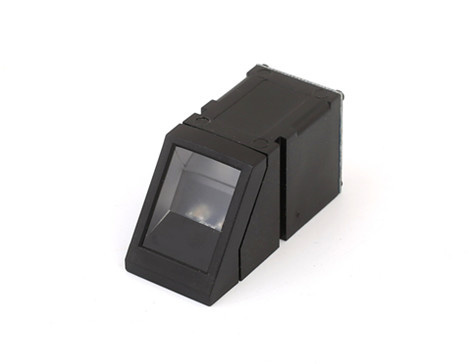

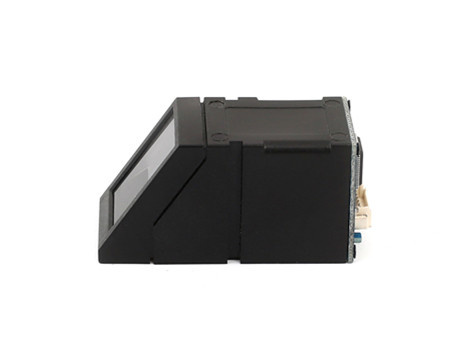

Vingerafdruk / Fingerprint sensor (OT3202)
Een vingerafdruk sensor is ideaal om te gebruiken voor toegangsbeveiliging. Ideaal om bijvoorbeeld te combineren met een Arduino of ESP32 en een deurslot solenoid.
Type: Optisch
Interface: USB1.1/UART (TTL logisch niveau)
Resolutie: 500 DPI
Werkstroom: ≤75 mA
Spanning: DC 4.2-6.0V (of 3.3V)
Vingerafdrukcapaciteit: 1000
Afmeting: 52 *20*22 (mm)
Beeldvastleggingsoppervlak: 15*11 (mm)
Achtergrondverlichting: Blauw
Sensorlevensduur: 100 miljoen keer
Statische indicaties: 15KV
Tekenbestand Grootte: 256 bytes
Sjabloongrootte: 512 bytes
Beveiligingsniveau: 5 (1,2,3,4,5(hoogste))
Scansnelheid: < 0,3 seconde
Verificatiesnelheid: <0,2 seconde
Overeenkomende methode: 1: N
FRR (valse afwijzingsratio): ≤0,1%
FAR (Valse Acceptatie Ratio): ≤0.0001%
Bedrijfsomgeving Temperatuur: -20°C ---50°C
RS232 communicatie baudrate: 9.600BPS~115.200BPS (Standaard op 6 = 57.600)
Aansluiten van de finger print sensor:
Met de bijgeleverde stekker zijn de aansluitingen als volgt.
Rood -> 5v
Zwart -> GND
Geel -> TXD -> pin D2
Groen -> RXD -> pin D3
LET OP: Het kan zijn dat deze kleuren afwijken. Controleer daarom altijd het onderstaande schema voor het aansluiten
Afmetingen
Lengte: 5,2cm
Breedte: 2cm
Hoogte: 2,2cm
