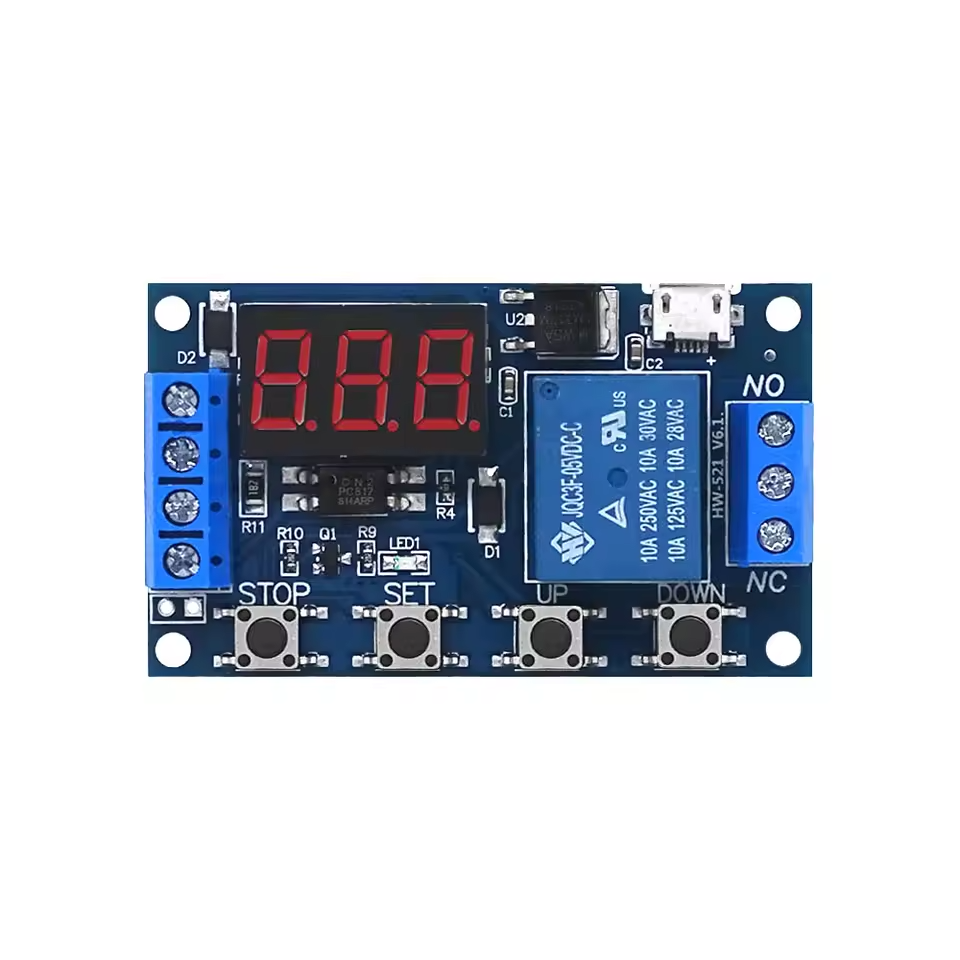

1-Kanaals Relaismodule , Trigger -tijdvertraging, Instelbaar 6-30V (OT3565)

Compact tijdrelais voor nauwkeurige in- en uitschakelvertragingen. Ideaal voor automatisering, domotica en testopstellingen. Optocoupler-isolatie voor hoge storingsbestendigheid. Instellingen blijven bewaard.

Belangrijkste kenmerken

• Voedingsspanning: 6–30 V DC

• Triggersignaal: High-level 3.0–24 V DC

  • Signaal-GND en systeem-GND zijn gescheiden voor betere EMI-bestendigheid

  • Desgewenst te koppelen (gemeenschappelijke massa)

• Schakelvermogen relais:

  • DC ≤30 V, max. 5 A

  • AC 220 V, max. 5 A

• Isolatie: optocoupler

• Tijdinstelbereik: 0,1 s tot 999 min, continu instelbaar

• Geheugen: parameters blijven opgeslagen

• Afmetingen: 63 × 38 × 15 mm

Begrippen

• OP: inschakeltijd (relais aan)

• CL: uitschakeltijd (relais uit)

• LOP: aantal cycli 1–999, “—” = onbeperkt

Werkmodi

P1 – éénmalige vertraging na trigger (OP aan, daarna uit)

• P1.1: hertriggeren tijdens OP negeert het signaal

• P1.2: hertriggeren tijdens OP start OP opnieuw

• P1.3: hertriggeren tijdens OP reset; relais uit, timing stopt

P2 – uit-/aan-vertraging na trigger

• Trigger → eerst CL (uit), daarna OP (aan), daarna uit

P3.1 – cyclisch na trigger

• Trigger → OP (aan) → CL (uit) → herhalen volgens LOP

• Nieuwe trigger stopt de cyclus

P3.2 – cyclisch zonder trigger

• Na inschakelen direct OP → CL → herhalen volgens LOP

P4 – signaalbewaking

• Zolang triggersignaal aanwezig is blijft relais aan

• Bij verdwijnen van het signaal: start OP en schakelt daarna uit

• Komt er opnieuw signaal binnen OP, dan wordt de tijd gewist

Bediening en instelling

1. Modus kiezen: houd SET 2 s ingedrukt → selecteer P1.1–P4 met UP/DOWN.

2. Parameters: kort SET → stel OP, CL, LOP met UP/DOWN.

3. Tijdschaal: in het parameterscherm kort STOP om de decimaal te kiezen:

   • xxx → seconden (1–999 s)

   • xx.x → tienden (0,1–99,9 s)

   • x.x.x → minuten (1–999 min)

4. Opslaan: houd SET ingedrukt om te bevestigen en terug te keren.

Extra functies

• Noodstop/handbediening: in hoofdscherm kort STOP om relais ON/OFF te zetten.

• Slaapstand:

  • C-P: display dooft na 5 min inactiviteit

  • O-d: display blijft aan

  • Wisselen: houd STOP 2 s ingedrukt.

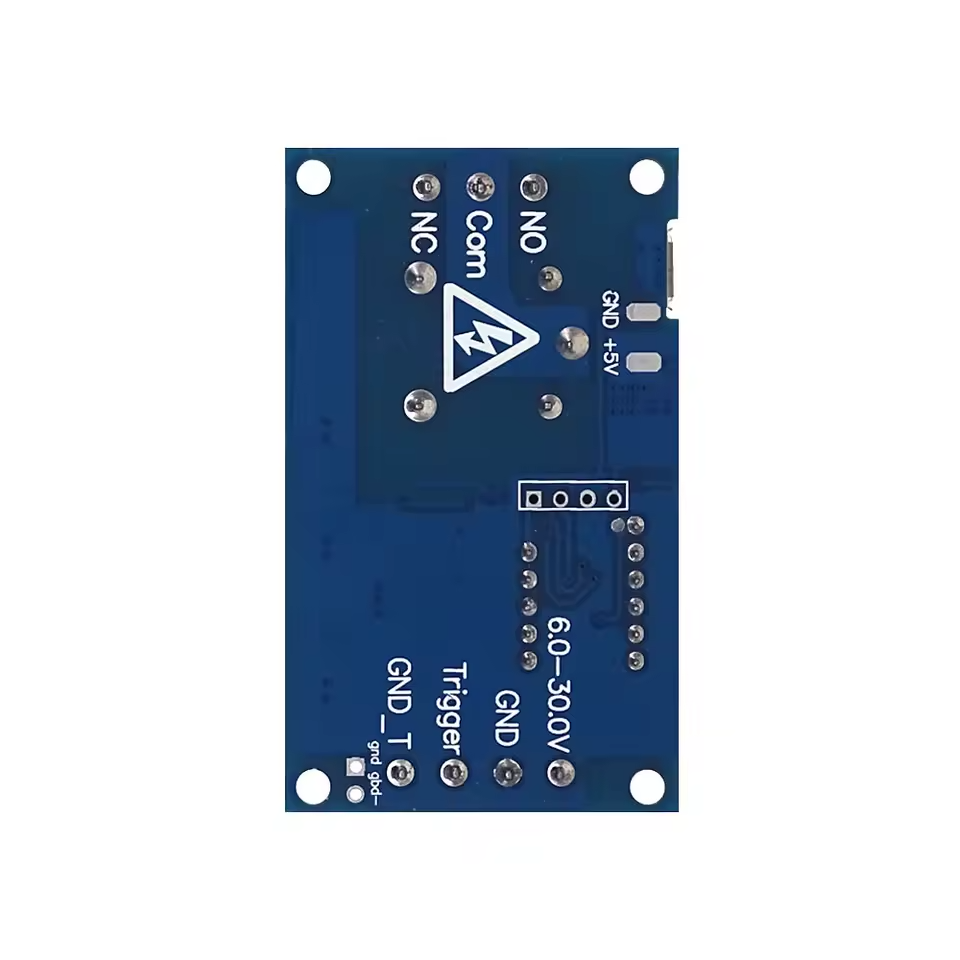

Aansluit- en veiligheidsinfo

• Relaiscontact is passief; eigen voeding vereist.

• 1 kanaal, enkel aan/uit functie.

• Houd belasting binnen de gespecificeerde stroom en spanning.

• Let op correcte polariteit en voldoende koeling bij hoge stromen.
